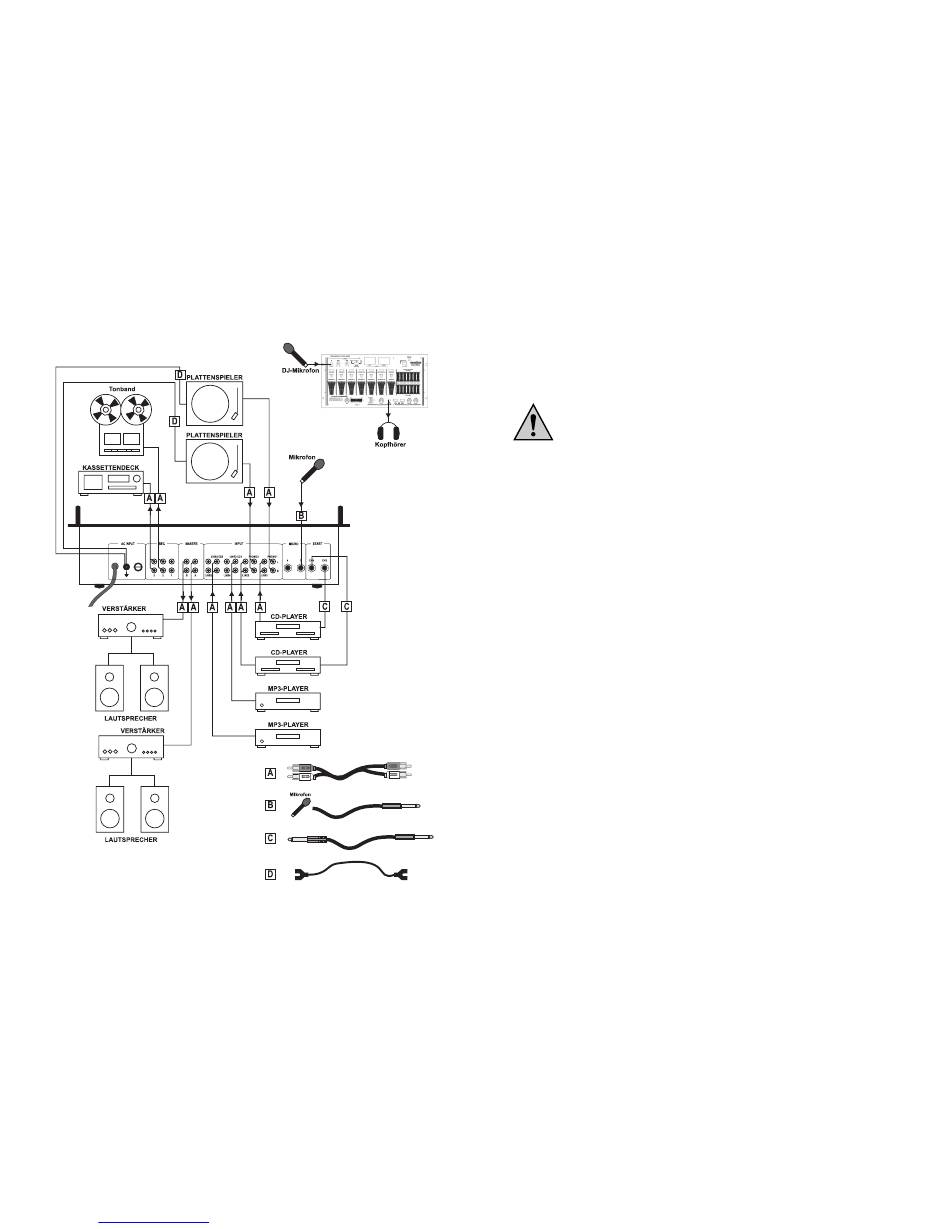

Anschlussbeispiel:
20
Downloaded from
www.Manualslib.com
manuals search engine
Lorsque l´interrupteur du canal CHANNEL3 « PHONO1/LINE1 » est dans la position
PHONO1, cela signifie que le signal de la platine tourne-disque, qui est branchée sur
les prises femelles PHONO 1, se place sur le canal CHANNEL3. Dans cette position,
l´entrée LINE1 n´est pas reproduite. Pour reproduire l´entrée LINIE1, le sélecteur
d´entrée « PHONO1/LINE1 » doit être branché sur LINE1.
Avant de commuter un sélecteur d´entrée, baisser le volume à
l´aide du Fader des canaux correspondant ; baisser le volume et
éventuellement le régulateur GAIN. Le cas échéant, cela peut
entraîner une augmentation subite du volume en raison des diffé-
rents niveaux sonores des sources d´entrée.
(19) Trous de fixation
Lors du montage sous pupitre, la table de mixage peut être fixée aux quatre trous de
fixation.
(20) Entrée DJ MICRO1
Un microphone DJ peut être branché sur cette prise femelle jack 6,3mm. L´entrée
convient aux microphones asymétriques.
(21) Régulateur DJ MIC TONE
Ce régulateur permet de régler le son du microphone DJ.
(22) Régulateur DJ MIC LEVEL
Ce régulateur permet de régler le volume du microphone DJ.
(23) Interrupteur Talk over
Cet interrupteur à trois positions permet de contrôler le microphone raccordé sur
l´entrée DJ MICRO1 (20).
Positions de l´interrupteur :
NORMAL=
Le volume microphone DJ, réglé via le régulateur DJ MIC LEVEL (22),
est transmis à la sortie master.
Le volume des autres canaux n´est pas influencé.
STANDBY= Le microphone DJ est arrêté.
TALK=
Le volume du microphone DJ, réglé via le régulateur DJ MIC LEVEL
(22), est transmis à la sortie master.
Si l´on parle au microphone DJ, lorsque l´interrupteur est dans cette
position, le volume des canaux restants baisse de 12 dB.
65
