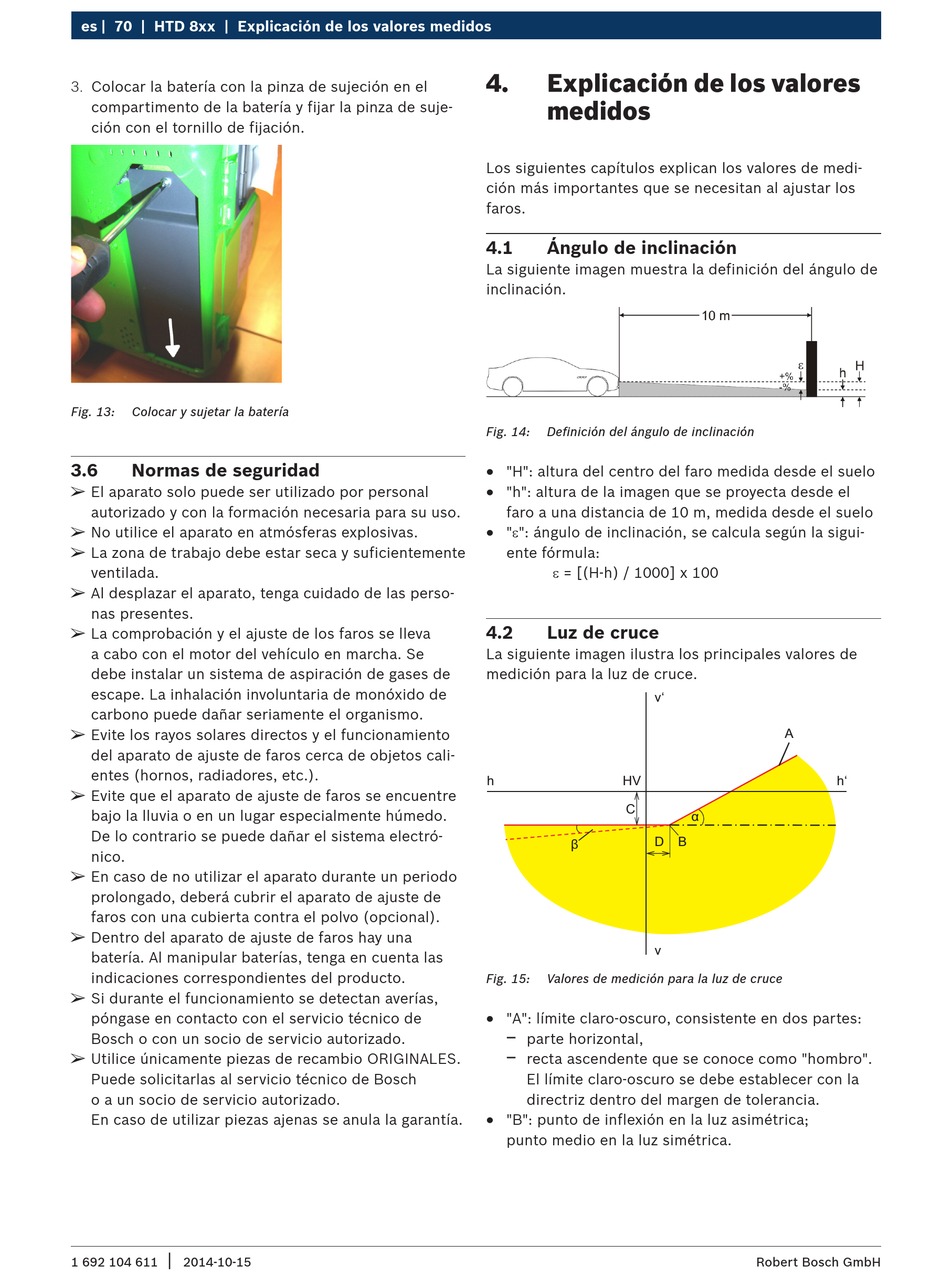

es | 70 | HTD 8xx | Explicación de los valores medidos
3. Colocar la batería con la pinza de sujeción en el
compartimento de la batería y fijar la pinza de suje-
ción con el tornillo de fijación.
Fig. 13: Colocar y sujetar la batería
3.6

Normas de seguridad

¶
El aparato solo puede ser utilizado por personal
autorizado y con la formación necesaria para su uso.
¶
No utilice el aparato en atmósferas explosivas.
¶
La zona de trabajo debe estar seca y suficientemente
ventilada.
¶
Al desplazar el aparato, tenga cuidado de las perso-
nas presentes.
¶
La comprobación y el ajuste de los faros se lleva
a cabo con el motor del vehículo en marcha. Se
debe instalar un sistema de aspiración de gases de
escape. La inhalación involuntaria de monóxido de
carbono puede dañar seriamente el organismo.
¶
Evite los rayos solares directos y el funcionamiento
del aparato de ajuste de faros cerca de objetos cali-
entes (hornos, radiadores, etc.).
¶
Evite que el aparato de ajuste de faros se encuentre
bajo la lluvia o en un lugar especialmente húmedo.
De lo contrario se puede dañar el sistema electró-
nico.
¶
En caso de no utilizar el aparato durante un periodo
prolongado, deberá cubrir el aparato de ajuste de
faros con una cubierta contra el polvo (opcional).
¶
Dentro del aparato de ajuste de faros hay una
batería. Al manipular baterías, tenga en cuenta las
indicaciones correspondientes del producto.
¶
Si durante el funcionamiento se detectan averías,
póngase en contacto con el servicio técnico de
Bosch o con un socio de servicio autorizado.
¶
Utilice únicamente piezas de recambio ORIGINALES.
Puede solicitarlas al servicio técnico de Bosch
o a un socio de servicio autorizado.
En caso de utilizar piezas ajenas se anula la garantía.
|
1 692 104 611 2014-10-15
4. Explicación de los valores
medidos
Los siguientes capítulos explican los valores de medi-
ción más importantes que se necesitan al ajustar los
faros.
4.1 Ángulo de inclinación
La siguiente imagen muestra la definición del ángulo de
inclinación.
Fig. 14: Definición del ángulo de inclinación
R
"H": altura del centro del faro medida desde el suelo
R
"h": altura de la imagen que se proyecta desde el
faro a una distancia de 10 m, medida desde el suelo
R
"e": ángulo de inclinación, se calcula según la sigui-
ente fórmula:
e = [(H-h) / 1000] x 100
4.2 Luz de cruce
La siguiente imagen ilustra los principales valores de
medición para la luz de cruce.
v'
h HV
C
D
β
v
Fig. 15: Valores de medición para la luz de cruce
R
"A": límite claro-oscuro, consistente en dos partes:
$
parte horizontal,
$
recta ascendente que se conoce como "hombro".
El límite claro-oscuro se debe establecer con la
directriz dentro del margen de tolerancia.
R
"B": punto de inflexión en la luz asimétrica;
punto medio en la luz simétrica.
A
h'
α
B
