3. Obracać słupek z projektorem, aż oba punkty
odniesienia znajdą się na linii emitowanej przez laser
pozycjonujący.
4. Wyłączyć laser pozycjonujący.
"
Przyrząd do ustawiania reflektorów jest prawidłowo
wypoziomowany, jeżeli promień lasera biegnie
równolegle do dwóch symetrycznych punktów
odniesienia na przedniej części pojazdu.

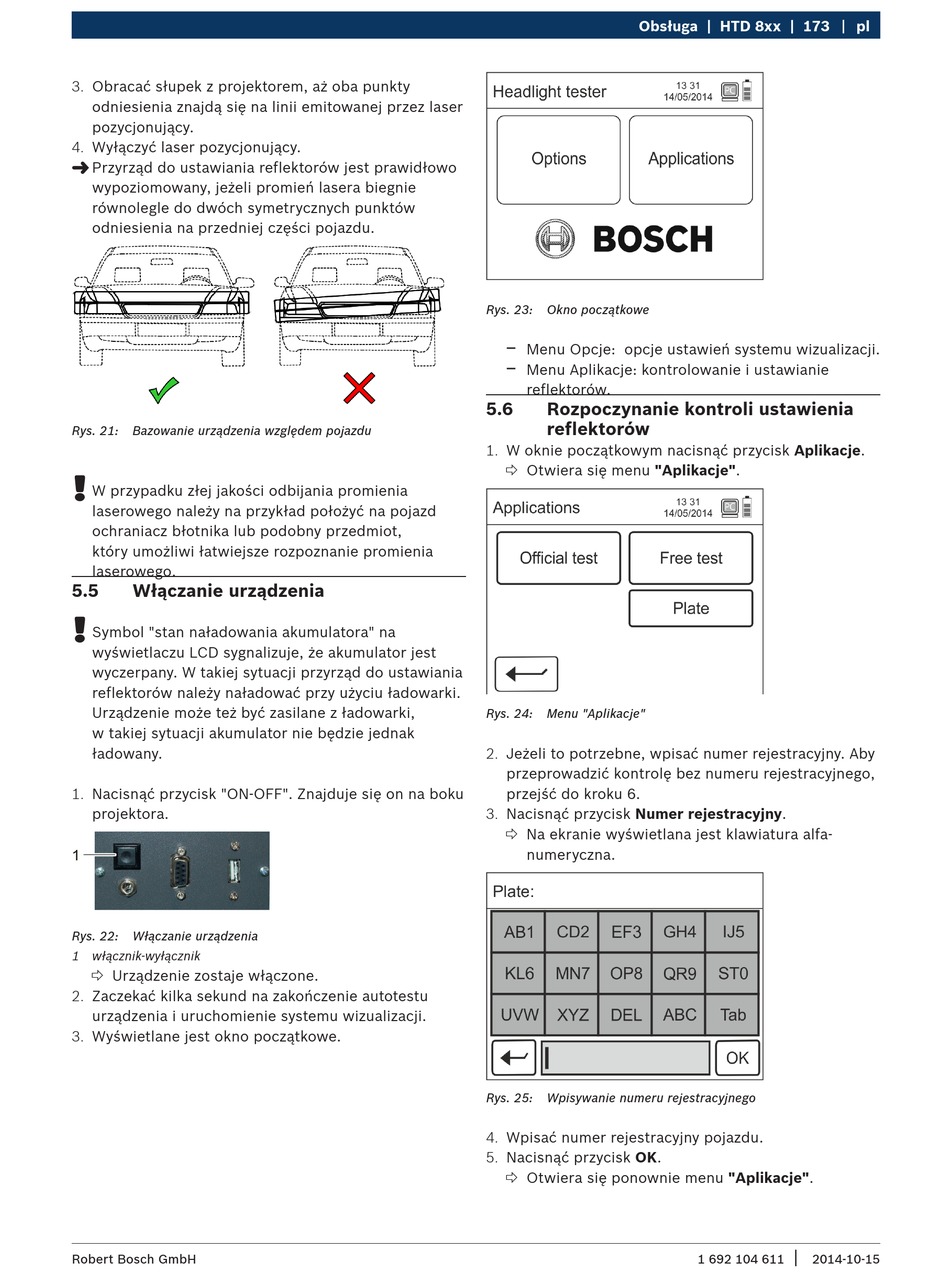

Rys. 21: Bazowanie urządzenia względem pojazdu
!
W przypadku złej jakości odbijania promienia
laserowego należy na przykład położyć na pojazd
ochraniacz błotnika lub podobny przedmiot,
który umożliwi łatwiejsze rozpoznanie promienia
laserowego.
5.5 Włączanie urządzenia
!
Symbol "stan naładowania akumulatora" na
wyświetlaczu LCD sygnalizuje, że akumulator jest
wyczerpany. W takiej sytuacji przyrząd do ustawiania
reflektorów należy naładować przy użyciu ładowarki.
Urządzenie może też być zasilane z ładowarki,
w takiej sytuacji akumulator nie będzie jednak
ładowany.
1. Nacisnąć przycisk "ON-OFF". Znajduje się on na boku
projektora.
Rys. 22: Włączanie urządzenia
1 włącznik-wyłącznik
 Urządzenie zostaje włączone.
2. Zaczekać kilka sekund na zakończenie autotestu
urządzenia i uruchomienie systemu wizualizacji.
3. Wyświetlane jest okno początkowe.
Robert Bosch GmbH
Obsługa | HTD 8xx | 173
Rys. 23: Okno początkowe
$
Menu Opcje: opcje ustawień systemu wizualizacji.
$
Menu Aplikacje: kontrolowanie i ustawianie
reflektorów.
5.6 Rozpoczynanie kontroli ustawienia
reflektorów
1. W oknie początkowym nacisnąć przycisk Aplikacje.
 Otwiera się menu "Aplikacje".
Rys. 24: Menu "Aplikacje"
2. Jeżeli to potrzebne, wpisać numer rejestracyjny. Aby
przeprowadzić kontrolę bez numeru rejestracyjnego,
przejść do kroku 6.
3. Nacisnąć przycisk Numer rejestracyjny.
 Na ekranie wyświetlana jest klawiatura alfa-
numeryczna.
Rys. 25: Wpisywanie numeru rejestracyjnego
4. Wpisać numer rejestracyjny pojazdu.
5. Nacisnąć przycisk OK.
 Otwiera się ponownie menu "Aplikacje".
pl
|
