Bosch Active Line Bedienungsanleitung/Einbauanleitung Seite 4

4 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0
Die Motorabdeckung kann ja nach Fahrradmodell auch mit Torx- oder
Kreuzschlitzschrauben befestigt sein.
Bei vielen Abdeckungen ist auch eine Demontage der Tretkurbel
erforderlich. Hierzu wird ein geeigneter Kurbelabzieher benötigt.

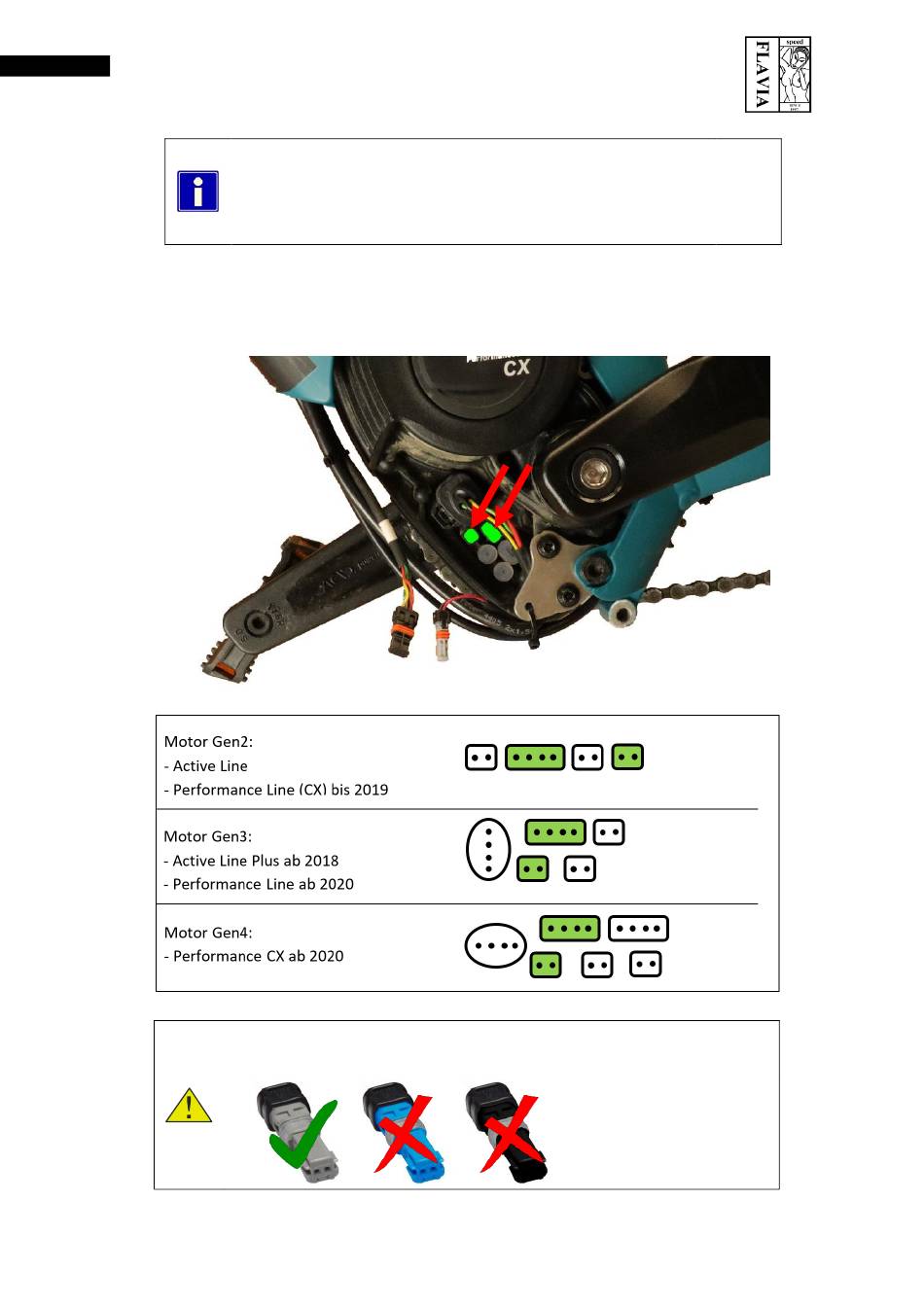

Die Kabel an den gekennzeichneten zwei Buchen abstecken. Orientieren Sie sich dazu
3.
auch an der nachfolgenden Skizze für andere Motoren. Es sind jeweils die grün
markierten Steckverbinder abzuziehen.
Vorsicht!
Achten Sie beim kleinen Stecker zusätzlich auch auf die Farbe.
