MONTAGEANLEITUNG
KLIMAANLAGE
• Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss gemäß den
nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren
Gebrauch an einem sicheren Ort auf.
TYPE : Einfache Zentralsteuerung
Model : PQCSB101S0
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG PQCSB101S0
Inhaltszusammenfassung für LG PQCSB101S0
- Seite 1 • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf. TYPE : Einfache Zentralsteuerung Model : PQCSB101S0 www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Zentralsteuerungseinheit - Betriebs- und Pflegeanleitung INHALTSVERZEICHNIS ■ Sicherheitshinweise..............3 ■ Bauteilbezeichnungen ............6 Zentralsteuerung...................6 Zubehörteile....................6 ■ Maßbild..................7 ■ Anschlussschaltplan ..............8 ■ Montage..................11 ■ Anschlussmöglichkeiten............13 ■ Anschluss an Netzwerkschnittstelle ........14 ■ Schalterstellungen ..............15 Gruppeneinstellungen.................15 Einstellung Master/Slave ................15 Master-/Slave-Einstellung mit LGAP ............16 Anschluss der Funktionssteuerung.............17 ■... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um die Gefahr von Verletzungen für den Benutzer oder andere Menschen sowie Sachschäden zu vermeiden, müssen folgende Anleitungen befolgt werden. ■ Bei unsachgemäßer Bedienung und Missachtung der Anleitungen besteht die Gefahr von Verletzungen oder Sachschäden. Der Schweregrad wird durch folgende Symbole gekennzeichnet. Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen. -
Seite 4: Betrieb
Sicherheitshinweise Elektrische Anschlüsse sollten nur vom Das Gerät darf niemals selbst (vom Kunden) Händler, Verkäufer, einem qualifizierten montiert, demontiert oder neu montiert Elektriker oder einem zugelassenen werden. Servicebetrieb vorgenommen werden. • Das Gerät nicht selbst auseinandernehmen oder • Ansonsten besteht Brand-, Stromschlag-,Explosions- reparieren. - Seite 5 Sicherheitshinweise Nicht am Netzkabel ziehen. Keine schweren Gegenstände auf das Netzkabel stellen. • Ansonsten besteht die Gefahr von Bränden, • Ansonsten besteht Brand- oder Stromschlaggefahr. Stromschlägen oder Schäden am Gerät. Montageanleitung 5...
-
Seite 6: Bauteilbezeichnungen

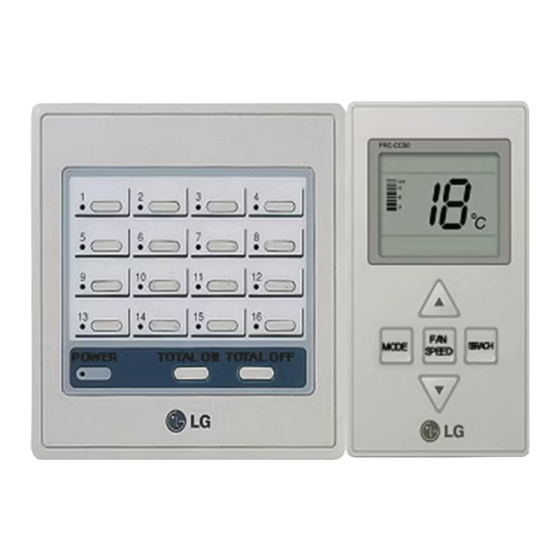

Bauteilbezeichnungen Bauteilbezeichnungen Einfache Zentralsteuerung 1. Betriebsanzeige-LED (insgesamt 16) Anzeige des Status eines Innengerätes, falls der Ein-/Aus-Schalter des einzelnen Gerätes gedrückt wurde. • Kühlungs-/Entfeuchtungs-/Lüfter-betrieb: Grün • Heizbetrieb: Orange • Gerätestörung: Rot • Stop: Aus 2. Netzanzeige-LED • Eingeschaltet: Grün • Ausgeschaltet: Aus •... -
Seite 7: Maßbild
Maßbild Maßbild Montageanleitung 7... -
Seite 8: Anschlussschaltplan
Anschlussschaltplan Anschlussschaltplan 1. Montage der einfachen Zentralsteuerung - Beispiel 1. Innengerät . . . MAIN PCB <Gruppennummer 1 > CN_REMO PI 485 Funktions- Zentral- steuerung steuerung1 Anschluss Innen- Außengerät Master DIP-Schalter gerät Anschluss zwischen Master und Slave . . . MAIN PCB <Gruppennummer 2 >... - Seite 9 Anschlussschaltplan 2. Montage der einfachen Zentralsteuerung - Beispiel 2. Die Verbindungsleitung kann auf bis zu 16 einfache Zentralsteuerungen erweitert werden, wobei eine Steuerung als Master- und die übrigen als Slave-Gerät agieren. Slave Master Montage 1. Schließen Sie die vier Leitungen an nur eine Fernbedienung eines beliebigen Außengerätes an (schwarze Leitungen: Vcc &...
- Seite 10 Anschlussschaltplan 3. Montage der einfachen Zentralsteuerung - Beispiel 3. Slave Slave Slave Master Montage 1. Es sind immer drei einfache Zentralsteuerungen nacheinander an eine gemeinsame Netzleitung desselben Außengerätes angeschlossen. 2. Die Verbindungsleitung wird von allen Steuerungen gemeinsam genutzt (Punktlinien). 3. Pro Kaskadensystem können maximal 16 Steuerungen nacheinander angeschlossen werden, d. h. es können insgesamt 256 Innengeräte gesteuert werden.
-
Seite 11: Montage
Montage Montage 1. Halten Sie die Zentralsteuerung vorn und hinten in der Mitte mit beiden Händen fest und nehmen Sie das Gehäuse mit leichtem Druck auf den vorderen Teil nach oben oder nach hinten ab. 2. Lösen Sie die vier Schrauben der Leiterplatine und nehmen Sie die Rückseite und die Leiterplatine ab. - Seite 12 Montage 4. Schließen Sie die Anschlusskabel nach den Anleitungen auf Seite 12 an. • Führen Sie die Anschlusskabel durch die Kabelöffnung Kabelführung auf der Rückseite des Gehäuses. Rückseite des Gehäuses Kabelöffnung • Um die Anschlusskabel durch die Vorderseite des Gehäuses zu führen, brechen Sie die vorgestanzten Öffnungen wie in der Abbildung gezeigt heraus und führen Sie die Kabel hindurch.
-
Seite 13: Mögliche Verkabelungen
Mögliche Verkabelungen Mögliche Verkabelungen 1. Verbinden Sie die PI 485 des Außengerätes mit der Zentralsteuerung. Zentral-steuerung 2. Die Stromversorgung der Zentralsteuerung erfolgt über die Anschlüsse Vcc und GND der PI 485 oder über ein separates 10V Gleichstrom-Funktionssteuerung ca. drei Sekunden lang gedrückt. Zentral- •... -
Seite 14: Anschluss An Netzwerkschnittstelle
Erweiterte Steuerung auswählen Klimagerätetyp KSDO4H L1 2 3 * LGAP: LG Klimageräte-Protokoll Konfigurationsarten für Multi V und Multi-Geräte (mit LGAP) ➔ 1 EIN, Alle übrigen AUS: Multi V-Geräte (außer CRUN-Geräte) oder Multi-Gerät (Nicht-Inverter) mit gemeinsamer Leiterplatine (siehe HINWEIS) oder Multi-Gerät (Inverter) + Zentralsteuerung (AIIe Typen) - Ohne LGAP ➔... -
Seite 15: Schalterstellungen
Mögliche Schalterstellungen Mögliche Schalterstellungen Gruppeneinstellungen Wählen Sie dem Drehschalter an der Vorderseite der Leiterplatine eine Gruppe von Zentralsteuerungen aus. Gruppen-� 11 12 15 16 nummer Stellung� des � Drehschalters Einstellung Master/Slave Wählen Sie mit dem DIP-Schalter Nr. 1 auf der Vorderseite der Leiterplatine die entsprechende Zentralsteuerung je nach Bedarf die Einstellung Master oder Slave. -
Seite 16: Master-/Slave-Einstellung Mit Lgap
Mögliche Schalterstellungen Master-/Slave-Einstellung mit LGAP Stellen Sie DIP-Schalter Nr. 2 auf der Vorderseite der Leiterplatine auf ein oder aus, um LGAP zu aktivieren bzw. zu deaktivieren. Master- Master- Slave- - Bei eingeschaltetem DIP-Schalter Nr. 2 wird das LGAP- Slave- Steuerung Steuerung Protokoll aktiviert. -
Seite 17: Anschluss Der Funktionssteuerung
Mögliche Schalterstellungen Anschluss der Funktionssteuerung Während des Anschlusses der Funktionssteuerung an die Zentralsteuerung muss der Netzstrom getrennt sein. Schließen Sie die Funktionssteuerung wie in der unteren Abbildung an. Beachten Sie dabei, dass die Angaben unterhalb der CN_REMO-Anschlussleiste der Zentralsteuerung mit den Farben der Kabel der Funktionssteuerung übereinstimmen. -
Seite 18: Multi V Plus Und Mps-Gerät
Adressierung des Innengerätes Adressierung des Innengerätes Multi V Plus und MPS-Gerät ■ Bedienung der Kabel-Fernbedienung Diese Funktion dient zur Verbindung mit der Zentralsteuerung. Weitere Hinweise finden Sie in der Bedienungsanleitung der Zentralsteuerung. Beim Gedrückt halten der Taste für drei Sekunden wird der Einstellungsmodus für die Fernbedienung aufgerufen. - Seite 19 Adressierung des Innengerätes ■ Bedienung der Kabel-Fernbedienung 1. Adresseneinstellung Halten Sie die Taste MODE gedrückt und betätigen Sie die RESET-Taste. Stellen Sie über die Taste zur TEMPERATUREINSTELLUNG die Innengeräte-Adresse ein. - Einstellbereich: 00-FF Gruppennr. Innengerätenr. Drücken Sie nach der Einstellung der Adresse einmal die Taste ON/OFF in Richtung Innengerät.
-
Seite 20: Störungsbehebung
Störungsbehebung Störungsbehebung 1. Überprüfen Sie nochmals, ob sämtliche Einstellungen nach den Anweisungen in der Montageanleitung vorgenommen wurden. 2. Falls Mehrfachgeräte (z. B. Multi-V, MPS, Multi) an der Steuerung (d. h. an einem Netzwerk) angeschlossen werden, nehmen Sie zunächst die Einstellungen aller Geräte vor und starten Sie dann das System.
