IDM-Z1-160-D-1D-J1-SU-N-N0, IDM-Z1-160-D-1D-J1-SU-P-N0, IDM-Z1-260-D-2D-
J1-S1-N-N0
4
Inbetriebnahme
4.1

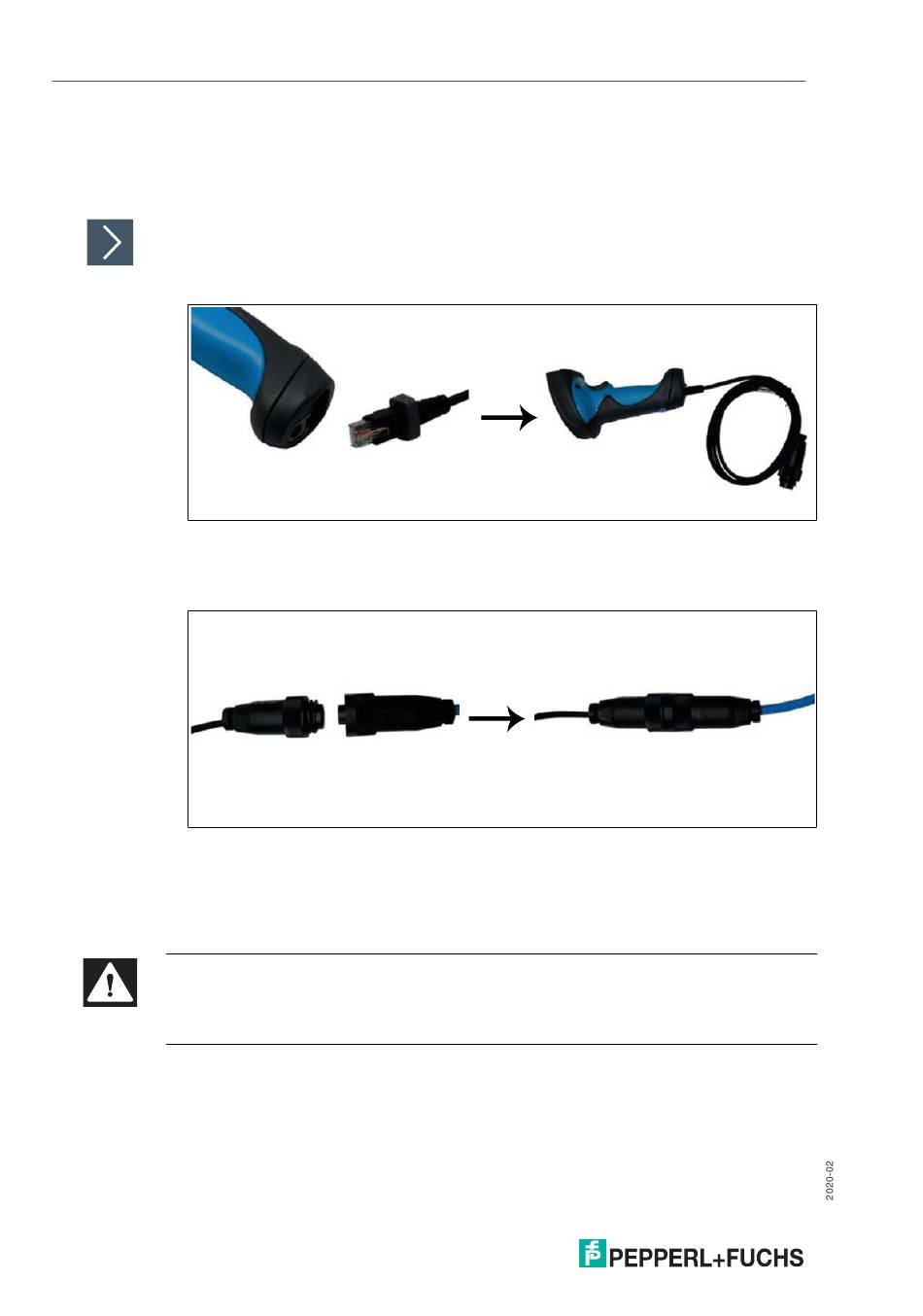

Anschluss der kabelgebundenen Handheld-Scanner
Anschluss von kabelgebundenen Handheld-Scannern
Schließen Sie den RJ50-Steckverbinder am Anschlusskabel CBL-IDMx60* an, um den Hand-
held-Scanner an das Power-Modul an der Unterseite des Scanners anzuschließen. Stellen Sie
sicher, dass alles ordnungsgemäß angeschlossen ist.
Abbildung 4.1
Schließen Sie den M12-Steckverbinder des Anschlusskabels CBL-IDMx60* an. Stellen Sie
nach dem Zusammenstecken sicher, dass der Anschluss vollständig mit der Schraubkappe
befestigt ist.
Abbildung 4.2
4.2
Anschluss Versorgungsmodul
Die Klemmenbelegung befindet sich unter der abschraubbaren Öffnung an der Vorderseite
des Power-Moduls.
Gefahr!
Gehäuse nicht im Ex-Bereich öffnen!
Bevor das Gerät in explosionsgefährdeten Bereichen in Betrieb genommen wird, muss das
Gehäuse wieder vollständig geschlossen und ordnungsgemäß angeschraubt werden.
Die Kabel dürfen nur von Fachpersonal angeschlossen werden.
