Montage
4.3

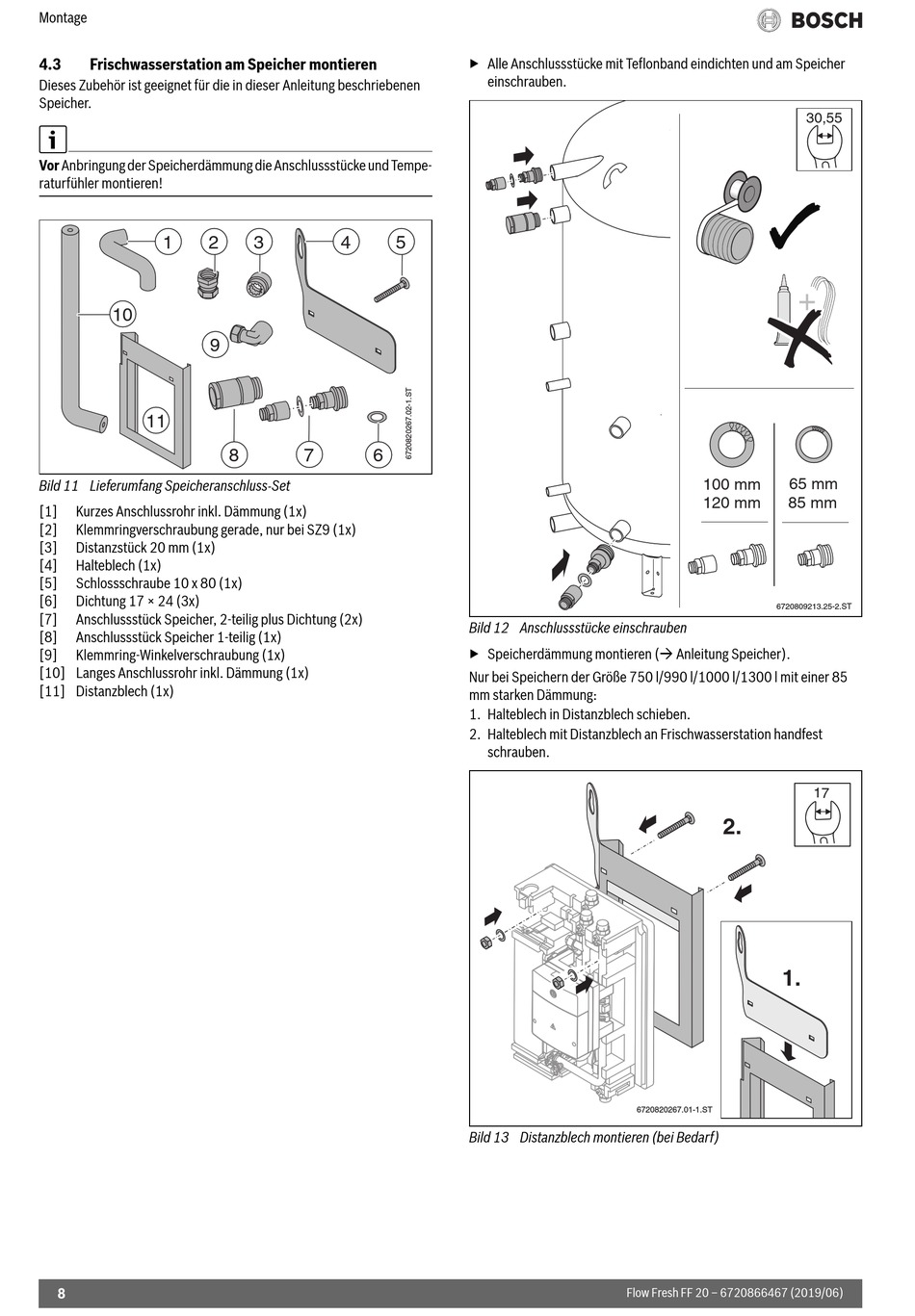

Frischwasserstation am Speicher montieren
Dieses Zubehör ist geeignet für die in dieser Anleitung beschriebenen
Speicher.
Vor Anbringung der Speicherdämmung die Anschlussstücke und Tempe-
raturfühler montieren!
1
2
10
9
11
Bild 11 Lieferumfang Speicheranschluss-Set
[1]
Kurzes Anschlussrohr inkl. Dämmung (1x)
[2]
Klemmringverschraubung gerade, nur bei SZ9 (1x)
[3]
Distanzstück 20 mm (1x)
[4]
Halteblech (1x)
[5]
Schlossschraube 10 x 80 (1x)
[6]
Dichtung 17 × 24 (3x)
[7]
Anschlussstück Speicher, 2-teilig plus Dichtung (2x)
[8]
Anschlussstück Speicher 1-teilig (1x)
[9]
Klemmring-Winkelverschraubung (1x)
[10] Langes Anschlussrohr inkl. Dämmung (1x)
[11] Distanzblech (1x)
8
3
4
5
8
7
6
▶ Alle Anschlussstücke mit Teflonband eindichten und am Speicher
einschrauben.
Bild 12 Anschlussstücke einschrauben
▶ Speicherdämmung montieren ( Anleitung Speicher).
Nur bei Speichern der Größe 750 l/990 l/1000 l/1300 l mit einer 85
mm starken Dämmung:
1. Halteblech in Distanzblech schieben.
2. Halteblech mit Distanzblech an Frischwasserstation handfest
schrauben.
6720820267.01-1.ST
Bild 13 Distanzblech montieren (bei Bedarf)
Flow Fresh FF 20 – 6720866467 (2019/06)
100 mm
65 mm
120 mm
85 mm
6720809213.25-2.ST
2.
1.
