SCHNITTSTELLE
Installation
1
8
2
3
5
7
6
7
8
6
9

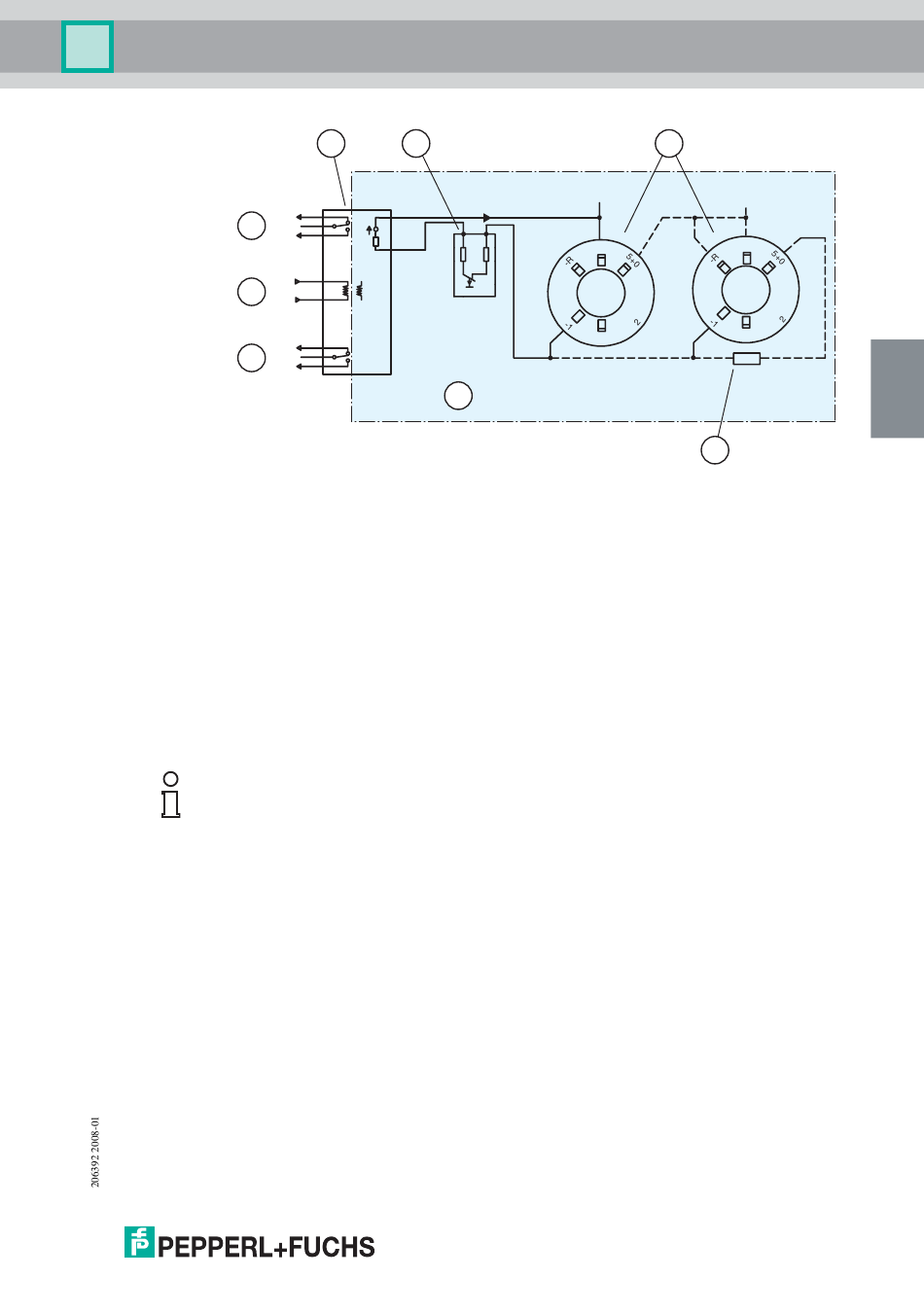

1 Warnanlage NVO5-11
2 Schnittstelle NVOR-200
3 Rauchmelderanwendung mit Rauchmelder ST-I-IS
4 Abschlusswiderstand 2,2 kΩ
5 Ex-Bereich
6 Signalrelais
7 Versorgung 230 V AC
8 Alarmrelais
Hinweis!
Vermeiden Sie, Sensorkabel zusammen oder parallel zu anderen Kabeln oder Kabelbündeln
zu verlegen.
Für eine einwandfreie Funktion der Warnanlage die maximale Sensorkabellänge 250 m nicht
überschreiten.
1 2
I 90 mA
max
13
+
6
7
15
R
–
i
2 x 120 Ω
5
3
2+E
2+E
3
3
R
b
4
