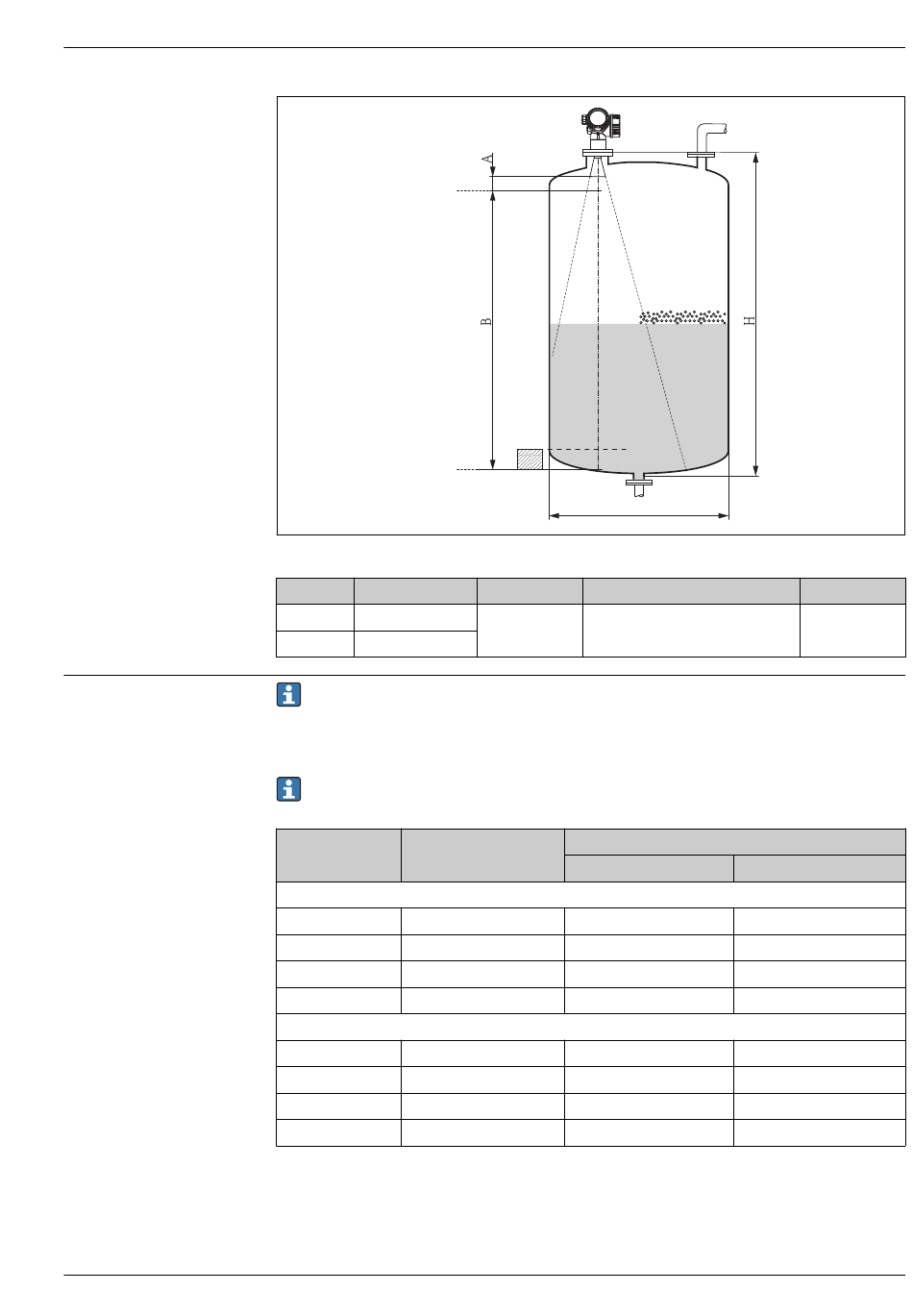

Micropilot FMR51, FMR52
Montage von plattierten
Flanschen
Endress+Hauser
100%
0%
Gerät A [mm (in)]
FMR51 50(1,97)
FMR52 200(7,87)
• Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden.
• Schrauben mit dem erforderlichen Anzugsmoment anziehen (siehe Tabelle).
• Nachziehen nach 24 Stunden bzw. nach dem ersten Temperaturzyklus.
• Schrauben je nach Prozessdruck und -temperatur gegebenenfalls in regelmäßigen Abständen
kontrollieren und nachziehen.
Die PTFE-Flanschplattierung dient üblicherweise gleichzeitig als Dichtung zwischen dem Stut-
zen und dem Geräteflansch.
Flanschgröße Anzahl Schrauben
EN
DN50/PN16
DN80/PN16
DN100/PN16
DN150/PN16
ASME
2"/150lbs
3"/150lbs
4"/150lbs
6"/150lbs
C
øD
B [m (ft)]
> 0,2 (0,7) 50 ... 250 (1,97 ... 9,84)
empfohlenes Anzugsdrehmoment [Nm]
minimal
4 45
8 40
8 40
8 75
4 40
4 65
8 45
8 85
C [mm (in)] H [m (ft)]
> 0,3 (1,0)
maximal
65
55
60
115
55
95
70
125
A0018872
43
