Micropilot FMR51, FMR52
Endress+Hauser

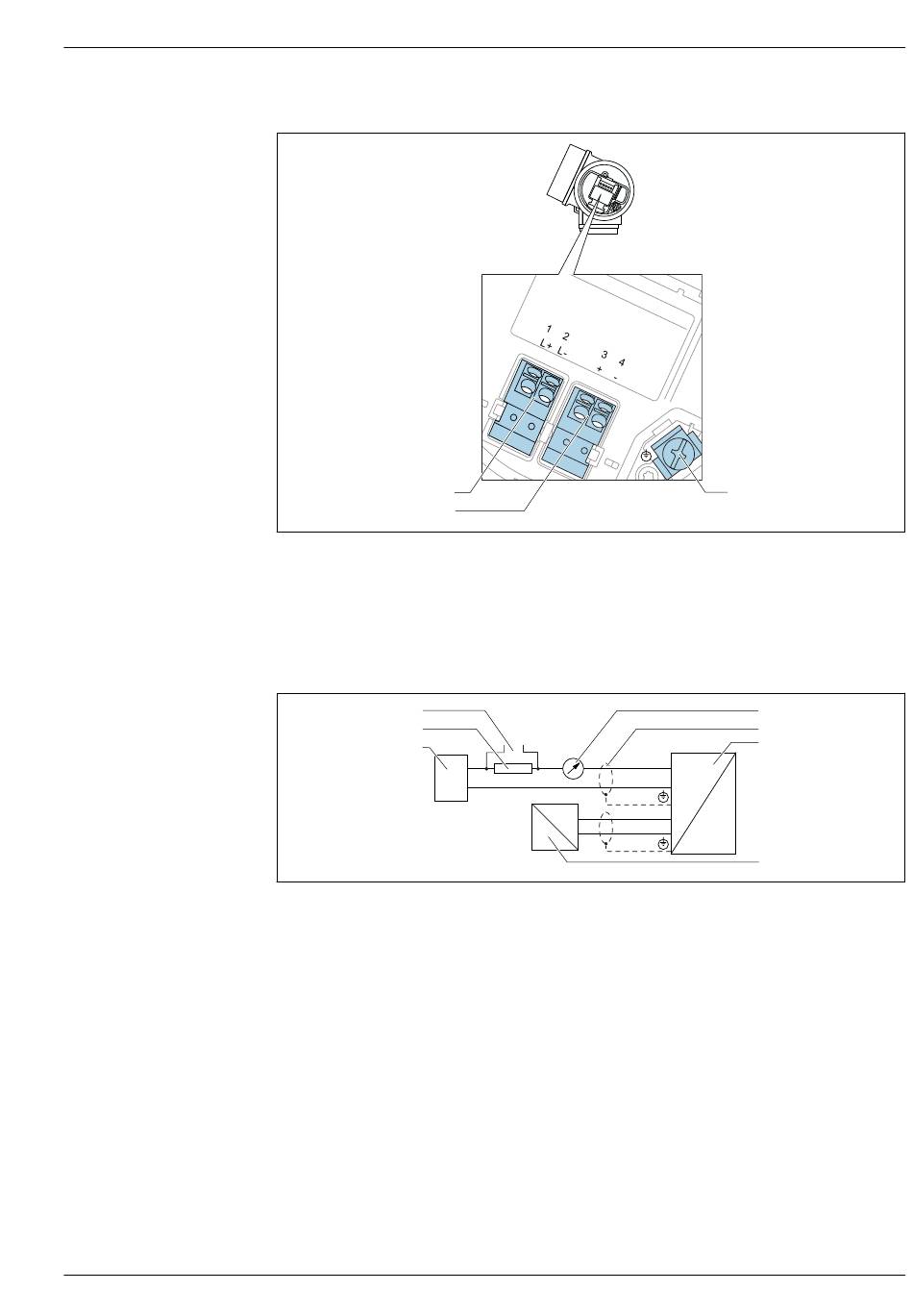

Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 ... 48 V
2
1
 8 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 ... 48 V
1 Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4
2 Anschluss Hilfsenergie: Klemmen 1 und 2
3 Anschlussklemme für Kabelschirm
Blockdiagramm 4-Draht: 4-20 mA HART (10,4 ... 48 V
3
2
1
 9 Blockdiagramm 4-Draht: 4-20 mA HART (10,4 ... 48 V
1 Auswerteeinheit, z.B. SPS
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten
)
DC
3
)
DC
)
DC
4
5
6
+
3
I
-
4
L+
1
Y
L-
2
7
)
DC
A0036516
A0036526
