Pepperl+Fuchs Vibracon LVL-M1 Handbuch Seite 45

1 2
EEx ia
H
I
L
– +
z. B./e. g./p. e./por ej./p. e./bijv.
KFD2-SR2-EX1.W
Multiplexer: Taktzeit min. 2 s
Mulitplexer: duty pulse cycle min. 2 s
Multiplexeur: cycle d'impulsion min 2 s
Multiplexer: ciclo de impulso mín. 2 s
Multiplexer: tempo di ciclo min. 2 s
Multiplexer: pulstijd min. 2 s
N2 (FEL 58)
EX
H
EX
L
Trennverstärker nach
NAMUR (IEC 60947-5-6)
Isolation amplifier to
NAMUR (IEC 60947-5-6)
Convertisseur/séparateur
selon NAMUR (IEC 60947-5-6)
Amplificador aislado según
NAMUR (IEC 60947-5-6)
Barriera di separazione secondo
NAMUR (IEC 60947-5-6)
Scheidingsversterker conform
NAMUR (IEC 60947-5-6)
2.2 ... 3.5 mA
0.6 ... 1.0 mA

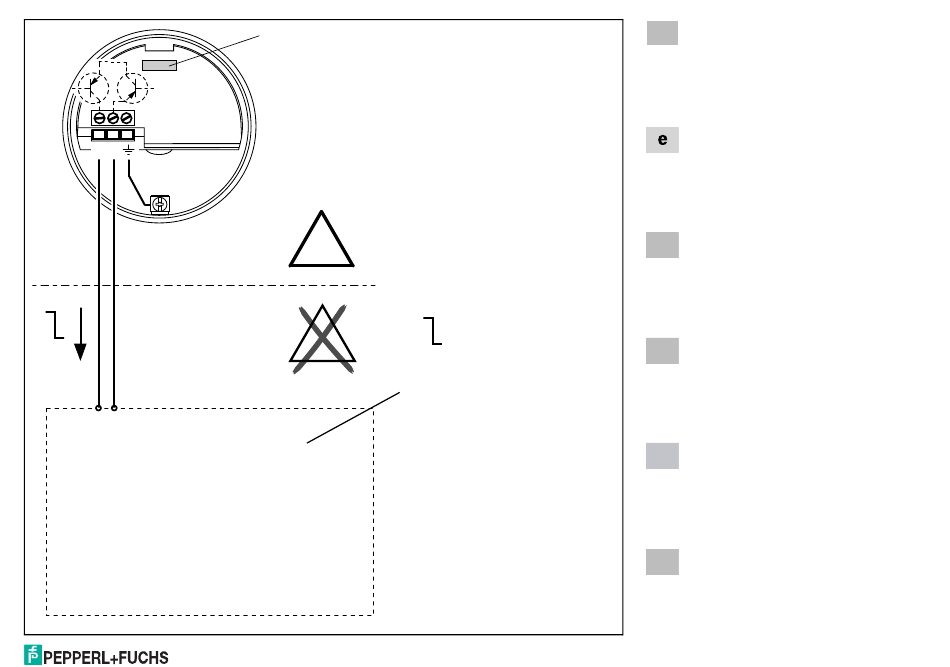

Anschluss N2 (FEL 58)
d
NAMUR- Ausgang H-L
> 2,2 mA/< 1,0 mA
Connections N2 (FEL 58)
NAMUR output H-L
> 2.2 mA/< 1.0 mA
Raccordement N2 (FEL 58)
f
Sortie NAMUR H-L
> 2,2 mA/< 1,0 mA
Conexiones N2 (FEL 58)
es
Salida NAMUR H-L
> 2,2 mA/< 1,0 mA
Collegamenti elettrici N2
i
(FEL 58) NAMUR uscita H-L
> 2,2 mA/< 1,0 mA
Aansluiting N2 (FEL 58)
nl
NAMUR uitgang H-L
> 2,2 mA/< 1,0 mA
