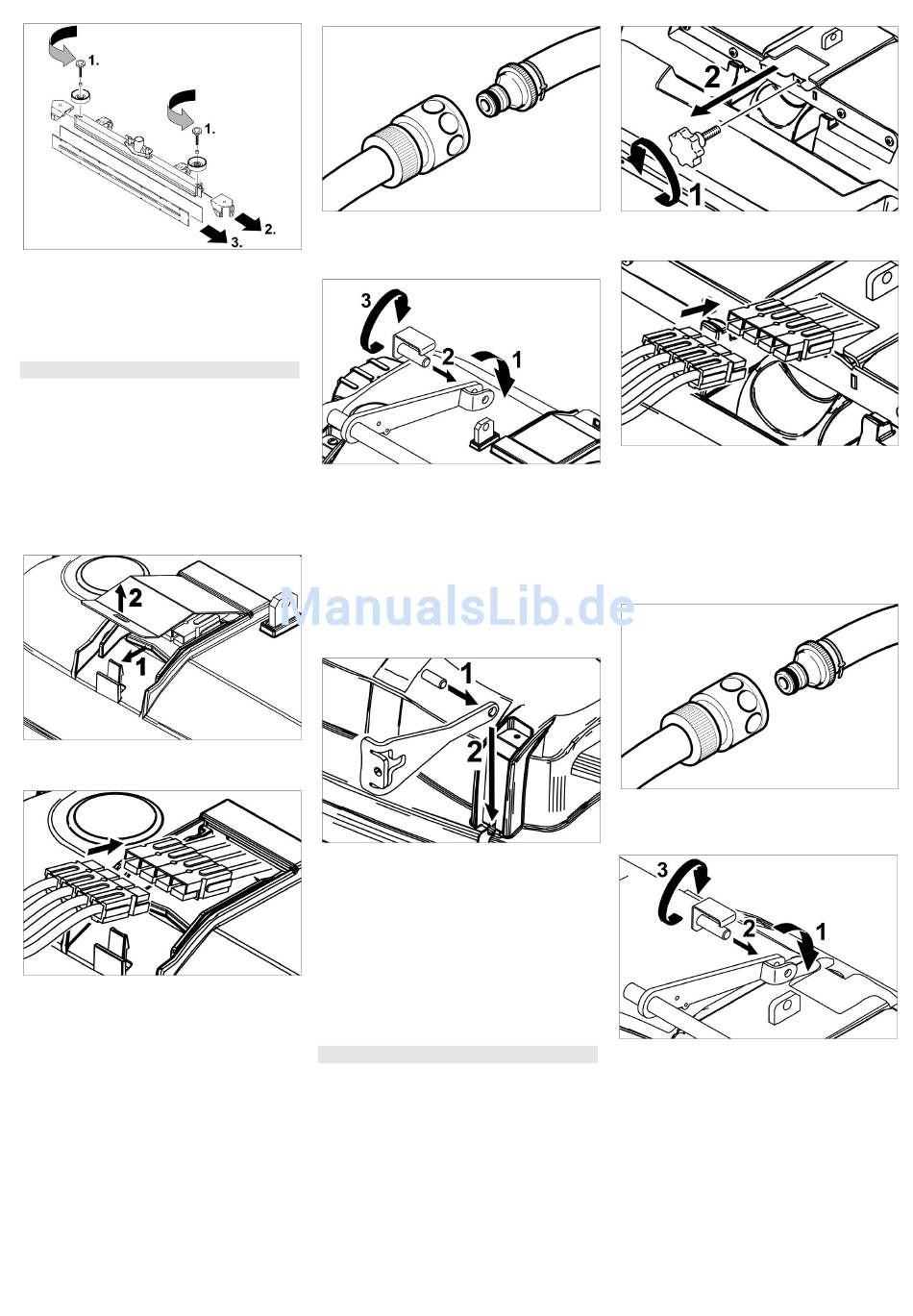

 Retirer les pièces plastiques.
 Retirer les lèvres d'aspiration.
 Mettre de nouvelles lèvres d'aspiration
en place.
 Mettre en place des pièces plastiques.
 Visser et serrer les boutons cannelés.
Monter la tête de nettoyage D
 Soulever le support de la tête de net-
toyage (cf. Chapitre « Intelligent Key
grise/.../Sélectionner le type de
brosse »).
 Pousser la tête de nettoyage sous l'ap-
pareil de telle manière que le tuyau soit
orienté vers le bas.
Pousser la tête de nettoyage unique-
ment de la moitié sous l'appareil.
 Enlever le couvercle sur la tête de net-
toyage.
 Connecter le câble d'alimentation élec-
trique de la tête de nettoyage avec l'ap-
pareil (les mêmes couleurs doivent être
connectées les unes aux autres).
 Poser et enclencher le couvercle.
 Pousser la tête de nettoyage au centre
sous l'appareil.
 Connecter l'accouplement de tuyau sur
la tête de nettoyage avec le flexible sur
l'appareil.
 Mettre la languette en place au centre
de la tête de nettoyage entre les four-
chettes dans le levier.
 Oriente le support de la tête de net-
toyage de telle manière que les alé-
sages dans le levier et la tête de net-
toyage correspondent.
 Enficher la goupille de maintien à tra-
vers les alésages et basculer la tôle de
fixation vers le bas.
 Enfoncer la goupille cylindrique dans
l'alésage de la barre de traction.
 Pousser la barre de traction avec la
goupille dans la voie de guidage sur la
tête de nettoyage tout en bas.
 Mettre la tôle de fixation en place dans
la voie de guidage et l'enclencher.
 Renouveler le processus avec la barre
de traction du côté opposé.
 Mettre en place l'Intelligent Key grise.
 Régler le type de brosse « Disk ».
Monter la tête de nettoyage R
 Soulever le support de la tête de net-
toyage (cf. Chapitre « Intelligent Key
grise/.../Sélectionner le type de
brosse »).
 Pousser la tête de nettoyage sous l'ap-
pareil de telle manière que le tuyau soit
orienté vers le bas.
Pousser la tête de nettoyage unique-
ment de la moitié sous l'appareil.
9
-
FR
 Dévisser la poignée-étoile et retirer le
couvercle.
 Connecter le câble d'alimentation élec-
trique de la tête de nettoyage avec l'ap-
pareil (les mêmes couleurs doivent être
connectées les unes aux autres).
 Insérer le couvercle et le visser ferme-
ment.
 Pousser la tête de nettoyage au centre
sous l'appareil.
 Connecter l'accouplement de tuyau sur
la tête de nettoyage avec le flexible sur
l'appareil.
 Mettre la languette en place au centre
de la tête de nettoyage entre les four-
chettes dans le levier.
 Oriente le support de la tête de net-
toyage de telle manière que les alé-
sages dans le levier et la tête de net-
toyage correspondent.
 Enficher la goupille de maintien à tra-
vers les alésages et basculer la tôle de
fixation vers le bas.
