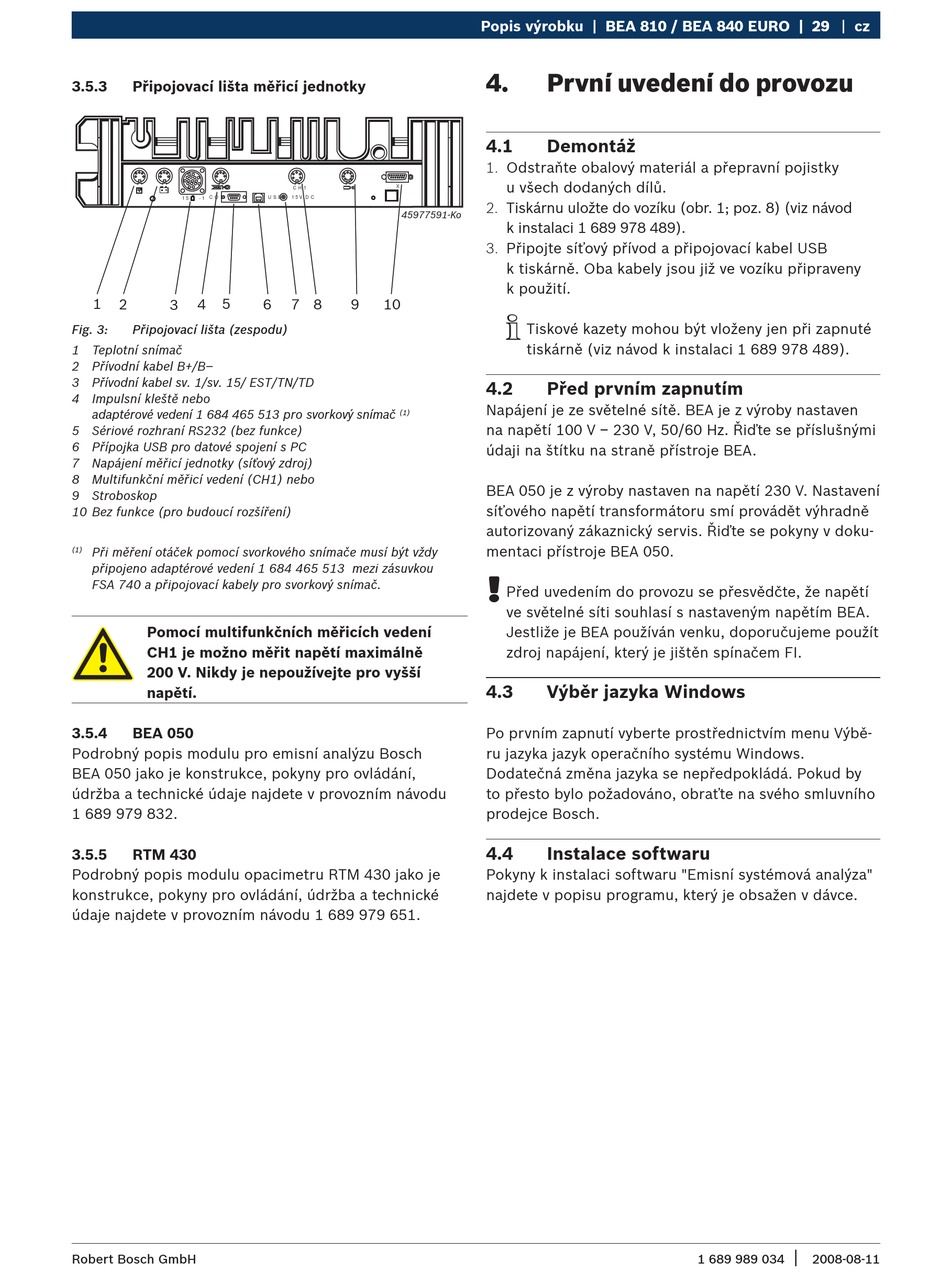

�.5.� Připojovací lišta měřicí jednotky
- 1 C O M
1 5 +
5
1 2 3 4
Fig. 3: Připojovací lišta (zespodu)
1 Teplotní snímač
2 Přívodní kabel B+/B–
3 Přívodní kabel sv. 1/sv. 15/ EST/TN/TD
4 Impulsní kleště nebo
adaptérové vedení 1 684 465 513 pro svorkový snímač
5 Sériové rozhraní RS232 (bez funkce)
6 Přípojka USB pro datové spojení s PC
7 Napájení měřicí jednotky (síťový zdroj)
8 Multifunkční měřicí vedení (CH1) nebo
9 Stroboskop
10 Bez funkce (pro budoucí rozšíření)
Při měření otáček pomocí svorkového snímače musí být vždy
(1)
připojeno adaptérové vedení 1 684 465 513 mezi zásuvkou
FSA 740 a připojovací kabely pro svorkový snímač.
Pomocí multifunkčních měřicích vedení
CH� je možno měřit napětí maximálně
2�� V. Nikdy je nepoužívejte pro vyšší
napětí.
�.5.� BEA �5�
Podrobný popis modulu pro emisní analýzu Bosch
BEA 050 jako je konstrukce, pokyny pro ovládání,
údržba a technické údaje najdete v provozním návodu
1 689 979 832.
�.5.5 �TM ���
Podrobný popis modulu opacimetru RTM 430 jako je
konstrukce, pokyny pro ovládání, údržba a technické
údaje najdete v provozním návodu 1 689 979 651.
Robert Bosch GmbH
X
C H 1
U S B 1 5 V D C
45977591-Ko
6 7 8 9 10
(1)
Popis výrobku | BEA ��� � BEA ��� E��� | 29 BEA ��� � BEA ��� E��� | 29
4. První uvedení do provozu
�.� Demontáž
1. Odstraňte obalový materiál a přepravní pojistky
u všech dodaných dílů.
2. Tiskárnu uložte do vozíku (obr. 1; poz. 8) (viz návod
k instalaci 1 689 978 489).
3. Připojte síťový přívod a připojovací kabel USB
k tiskárně. Oba kabely jsou již ve vozíku připraveny
k použití.
i
Tiskové kazety mohou být vloženy jen při zapnuté
tiskárně (viz návod k instalaci 1 689 978 489).
�.2 Před prvním zapnutím
Napájení je ze světelné sítě. BEA je z výroby nastaven
na napětí 100 V $ 230 V, 50/60 Hz. Řiďte se příslušnými
údaji na štítku na straně přístroje BEA.
BEA 050 je z výroby nastaven na napětí 230 V. Nastavení
síťového napětí transformátoru smí provádět výhradně
autorizovaný zákaznický servis. Řiďte se pokyny v doku-
mentaci přístroje BEA 050.
!
Před uvedením do provozu se přesvědčte, že napětí
ve světelné síti souhlasí s nastaveným napětím BEA.
Jestliže je BEA používán venku, doporučujeme použít
zdroj napájení, který je jištěn spínačem FI.
�.� Výběr jazyka Windows
Po prvním zapnutí vyberte prostřednictvím menu Výbě-
ru jazyka jazyk operačního systému Windows.
Dodatečná změna jazyka se nepředpokládá. Pokud by
to přesto bylo požadováno, obraťte na svého smluvního
prodejce Bosch.
�.�

Instalace softwaru

Pokyny k instalaci softwaru "Emisní systémová analýza"
najdete v popisu programu, který je obsažen v dávce.
