�.5.� �egleta de conexión unidad de medición
1 5 + - 1 C O M
1 2 4 5
3

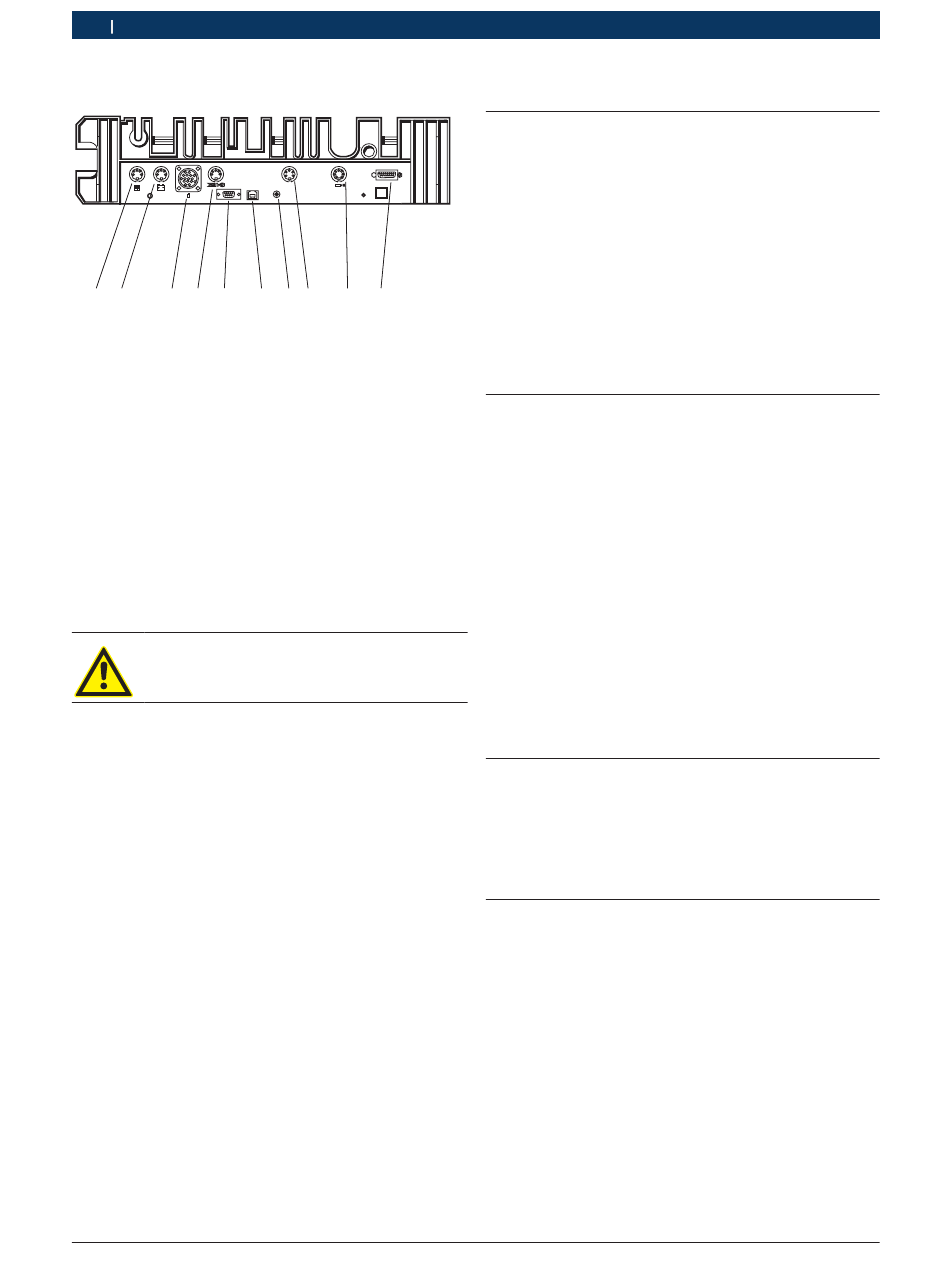

Fig. 3: Regleta de conexión (desde abajo)
1 Sonda térmica
2 Cable de conexión B+/B-
3. Cable de conexión Kl. 1 / Kl. 15 / EST / TN/TD
4 Pinzas de excitación o
cable de adaptador 1 684 465 513 para transmisor de apriete
5 Interfaz serial RS 232 (sin función)
6 Conexión USB para conexión de datos PC
7 Alimentación de tensión unidad de medición
(fuente de alimentación)
8 Cable de medición Multi CH1 o
9 Estroboscopio
10 Sin función (para ampliación posterior)
En la medición del número de revoluciones con transmisor de
1)
apriete siempre debe conectarse el cable de adaptador 1 684
465 513 entre el casquillo de conexión FSA 740 y los cables de
conexión para el transmisor de apriete.
En los cables de conexión Multi CH� sólo se
pueden medir tensiones de, como máximo,
2�� V. No aplique nunca tensiones mayores.
�.5.� BEA �5�
La descripción básica del módulo opacímetro RTM 430,
como la estructura, las instrucciones de manejo, el
mantenimiento y los datos técnicos pueden consultarse
en el manual de servicio 1 689 979 832.
�.5.5 �TM ���
La descripción básica del módulo de análisis de emisiones
de Bosch BEA 050, como la estructura, las instrucciones
de manejo, el mantenimiento y los datos técnicos pueden
consultarse en el manual de servicio 1 689 979 651.
|
1 689 989 034 2008-08-11
X
C H 1
1 5 V D C
U S B
45977591-Ko
6 7 8 9 10
4.

Primera puesta en servicio

�.� Montaje
1. Retire todos los embalajes y dispositivos de seguri-
dad para el transporte de todas las piezas suminist-
radas.
2. Coloque las impresoras en los carros (fig. 1; pos. 8)
(véanse instrucciones de montaje 1 689 978 489).
3. Introduzca el cable de conexión a red y el cable de
conexión USB en la impresora. Ambos cables se en-
cuentran en el carro, listos para ser conectados.
i
Los cartuchos de la impresora sólo se pueden
colocar cuando ésta está conectada
(ver Instrucciones de montaje 1 689 978 489).
�.2 Antes de la primera conexión
1)
La alimentación de tensión se realizar a través de la
red de alumbrado. BEA está ajustada de fábrica a
100 V ‒ 230 V, 50/60 Hz. Tenga en cuenta las indicacio-
nes correspondientes en cuanto a la placa de caracterí-
sticas en la parte posterior del BEA.
El BEA 050 está ajustado de fábrica a 230 V. El ajuste
de la tensión de la red del transformador sólo puede
ser realizado por el servicio postventa autorizado. Ten-
ga en cuenta a tal fin las indicaciones en la documenta-
ción del BEA 050.
!
Antes de la puesta en marcha debe cerciorarse de
que la tensión de la red de alumbrado coincida con la
tensión ajustada del BEA. Cuando el BEA se opera al
aire libre, recomendamos utilizar una fuente de tensión
protegida mediante un interruptor de protección FI.
�.� Selección de idioma de windows
Después de la primera conexión, seleccione a través de
un menú el idioma del sistema operativo Windows.
No está prevista la posibilidad de modificar el idioma
posteriormente. Si esto resultara necesario, póngase en
contacto con su distribuidor autorizado de Bosch.
�.� Instalación del software
El manual del programa del „análisis del sistema de
emisiones" se encuentra en la descripción del progra-
ma incluida en el juego de reequipamiento.
Robert Bosch GmbH
