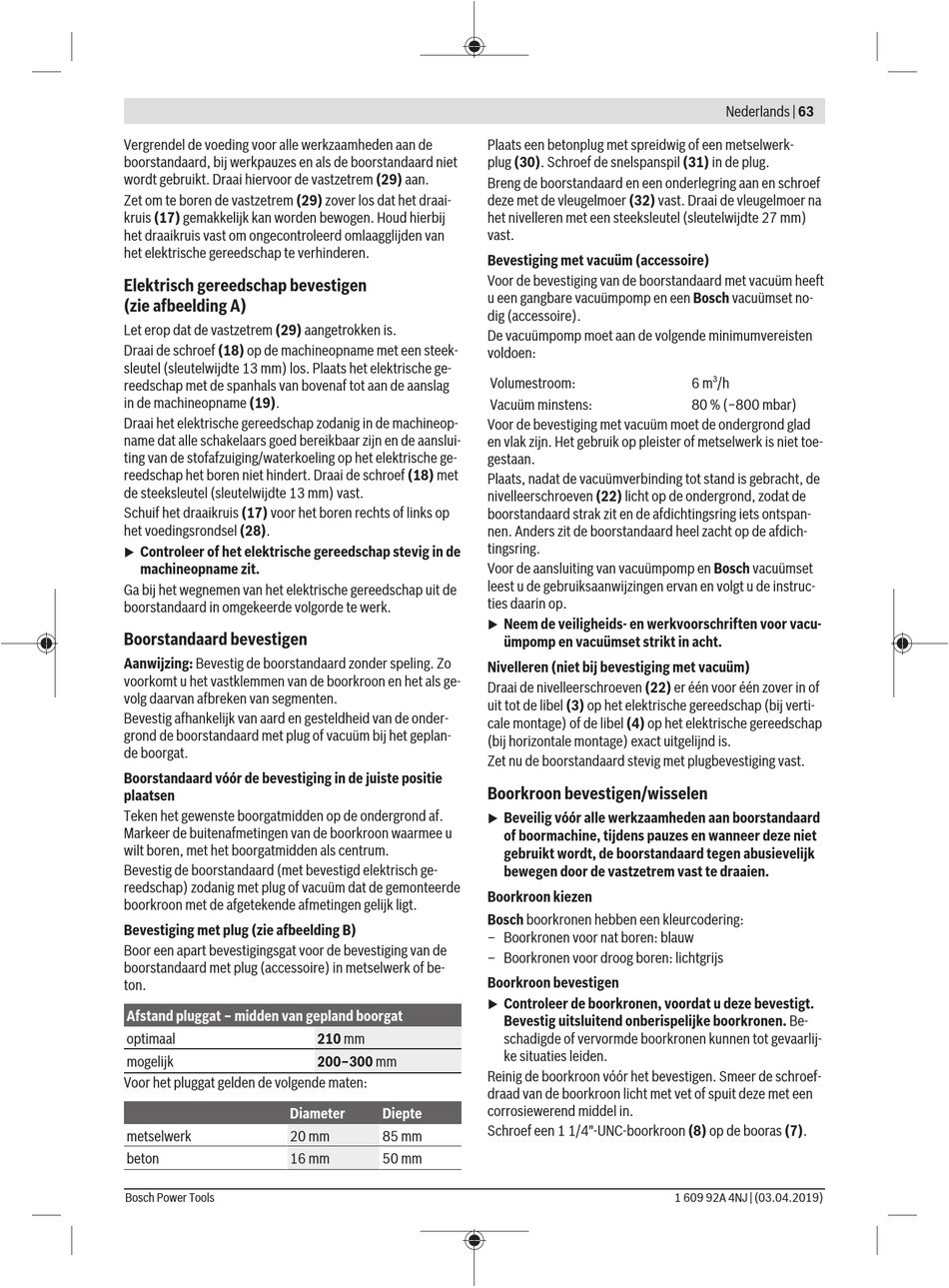

Vergrendel de voeding voor alle werkzaamheden aan de
boorstandaard, bij werkpauzes en als de boorstandaard niet
wordt gebruikt. Draai hiervoor de vastzetrem (29) aan.
Zet om te boren de vastzetrem (29) zover los dat het draai-
kruis (17) gemakkelijk kan worden bewogen. Houd hierbij
het draaikruis vast om ongecontroleerd omlaagglijden van
het elektrische gereedschap te verhinderen.
Elektrisch gereedschap bevestigen
(zie afbeelding A)
Let erop dat de vastzetrem (29) aangetrokken is.
Draai de schroef (18) op de machineopname met een steek-
sleutel (sleutelwijdte 13 mm) los. Plaats het elektrische ge-
reedschap met de spanhals van bovenaf tot aan de aanslag
in de machineopname (19).
Draai het elektrische gereedschap zodanig in de machineop-
name dat alle schakelaars goed bereikbaar zijn en de aanslui-
ting van de stofafzuiging/waterkoeling op het elektrische ge-
reedschap het boren niet hindert. Draai de schroef (18) met
de steeksleutel (sleutelwijdte 13 mm) vast.
Schuif het draaikruis (17) voor het boren rechts of links op
het voedingsrondsel (28).
Controleer of het elektrische gereedschap stevig in de
u
machineopname zit.
Ga bij het wegnemen van het elektrische gereedschap uit de
boorstandaard in omgekeerde volgorde te werk.
Boorstandaard bevestigen
Aanwijzing: Bevestig de boorstandaard zonder speling. Zo
voorkomt u het vastklemmen van de boorkroon en het als ge-
volg daarvan afbreken van segmenten.
Bevestig afhankelijk van aard en gesteldheid van de onder-
grond de boorstandaard met plug of vacuüm bij het geplan-
de boorgat.
Boorstandaard vóór de bevestiging in de juiste positie
plaatsen
Teken het gewenste boorgatmidden op de ondergrond af.
Markeer de buitenafmetingen van de boorkroon waarmee u
wilt boren, met het boorgatmidden als centrum.
Bevestig de boorstandaard (met bevestigd elektrisch ge-
reedschap) zodanig met plug of vacuüm dat de gemonteerde
boorkroon met de afgetekende afmetingen gelijk ligt.
Bevestiging met plug (zie afbeelding B)
Boor een apart bevestigingsgat voor de bevestiging van de
boorstandaard met plug (accessoire) in metselwerk of be-
ton.
Afstand pluggat – midden van gepland boorgat
optimaal
mogelijk
Voor het pluggat gelden de volgende maten:
Diameter
metselwerk 20 mm
beton 16 mm
Bosch Power Tools
Plaats een betonplug met spreidwig of een metselwerk-
plug (30). Schroef de snelspanspil (31) in de plug.
Breng de boorstandaard en een onderlegring aan en schroef
deze met de vleugelmoer (32) vast. Draai de vleugelmoer na
het nivelleren met een steeksleutel (sleutelwijdte 27 mm)
vast.
Bevestiging met vacuüm (accessoire)
Voor de bevestiging van de boorstandaard met vacuüm heeft
u een gangbare vacuümpomp en een Bosch vacuümset no-
dig (accessoire).
De vacuümpomp moet aan de volgende minimumvereisten
voldoen:
Volumestroom:
Vacuüm minstens:
Voor de bevestiging met vacuüm moet de ondergrond glad
en vlak zijn. Het gebruik op pleister of metselwerk is niet toe-
gestaan.
Plaats, nadat de vacuümverbinding tot stand is gebracht, de
nivelleerschroeven (22) licht op de ondergrond, zodat de
boorstandaard strak zit en de afdichtingsring iets ontspan-
nen. Anders zit de boorstandaard heel zacht op de afdich-
tingsring.
Voor de aansluiting van vacuümpomp en Bosch vacuümset
leest u de gebruiksaanwijzingen ervan en volgt u de instruc-
ties daarin op.
u
Nivelleren (niet bij bevestiging met vacuüm)
Draai de nivelleerschroeven (22) er één voor één zover in of
uit tot de libel (3) op het elektrische gereedschap (bij verti-
cale montage) of de libel (4) op het elektrische gereedschap
(bij horizontale montage) exact uitgelijnd is.
Zet nu de boorstandaard stevig met plugbevestiging vast.
Boorkroon bevestigen/wisselen
u
Boorkroon kiezen
Bosch boorkronen hebben een kleurcodering:
– Boorkronen voor nat boren: blauw
– Boorkronen voor droog boren: lichtgrijs
Boorkroon bevestigen
u
210 mm
200–300 mm
Reinig de boorkroon vóór het bevestigen. Smeer de schroef-
draad van de boorkroon licht met vet of spuit deze met een
corrosiewerend middel in.
Diepte
Schroef een 1 1/4"-UNC-boorkroon (8) op de booras (7).
85 mm
50 mm
Neem de veiligheids- en werkvoorschriften voor vacu-
ümpomp en vacuümset strikt in acht.
Beveilig vóór alle werkzaamheden aan boorstandaard
of boormachine, tijdens pauzes en wanneer deze niet
gebruikt wordt, de boorstandaard tegen abusievelijk
bewegen door de vastzetrem vast te draaien.
Controleer de boorkronen, voordat u deze bevestigt.
Bevestig uitsluitend onberispelijke boorkronen. Be-
schadigde of vervormde boorkronen kunnen tot gevaarlij-
ke situaties leiden.
1 609 92A 4NJ | (03.04.2019)
Nederlands | 63
3
6 m /h
80 % (−800 mbar)
