Induktives Wegmess-System F110
Einbau und Betrieb
4.2
Betriebshinweise
Wenn das Bedämpfungselement den Messbereich verlässt (Abbildungen unten):
• wird am Spannungsausgang der letzte gültige Wert beibehalten bis das Bedämp-
fungselement wieder in den gültigen Bereich eintritt.
• wird am Stromausgang der letzte gültige Wert für 0,5 Sekunden lang beibehalten. Da-
nach wechselt der Ausgang auf einen Fehlerstrom in Höhe von 3,6 mA bis das Be-
dämpfungselement wieder in den gültigen Bereich eintritt.
• behalten die Schaltendstufen für 0,5 Sekunden den aktuellen Status. Danach wech-
selt ein aktiver Schaltausgang in den Ruhezustand ("Auf"-Stellung).
4.3
Definition des Messbereichs/der Positio n
Die vom Wegmesssystem F110 bestimme Position des Bedämpfungselements bezieht
sich auf die halbe Betätigerbreite (Mitte des Betätigers). Der Messbereich beginnt und
endet mit der halben Überdeckung durch den Betätiger bei Bewegung in Längsrichtung.

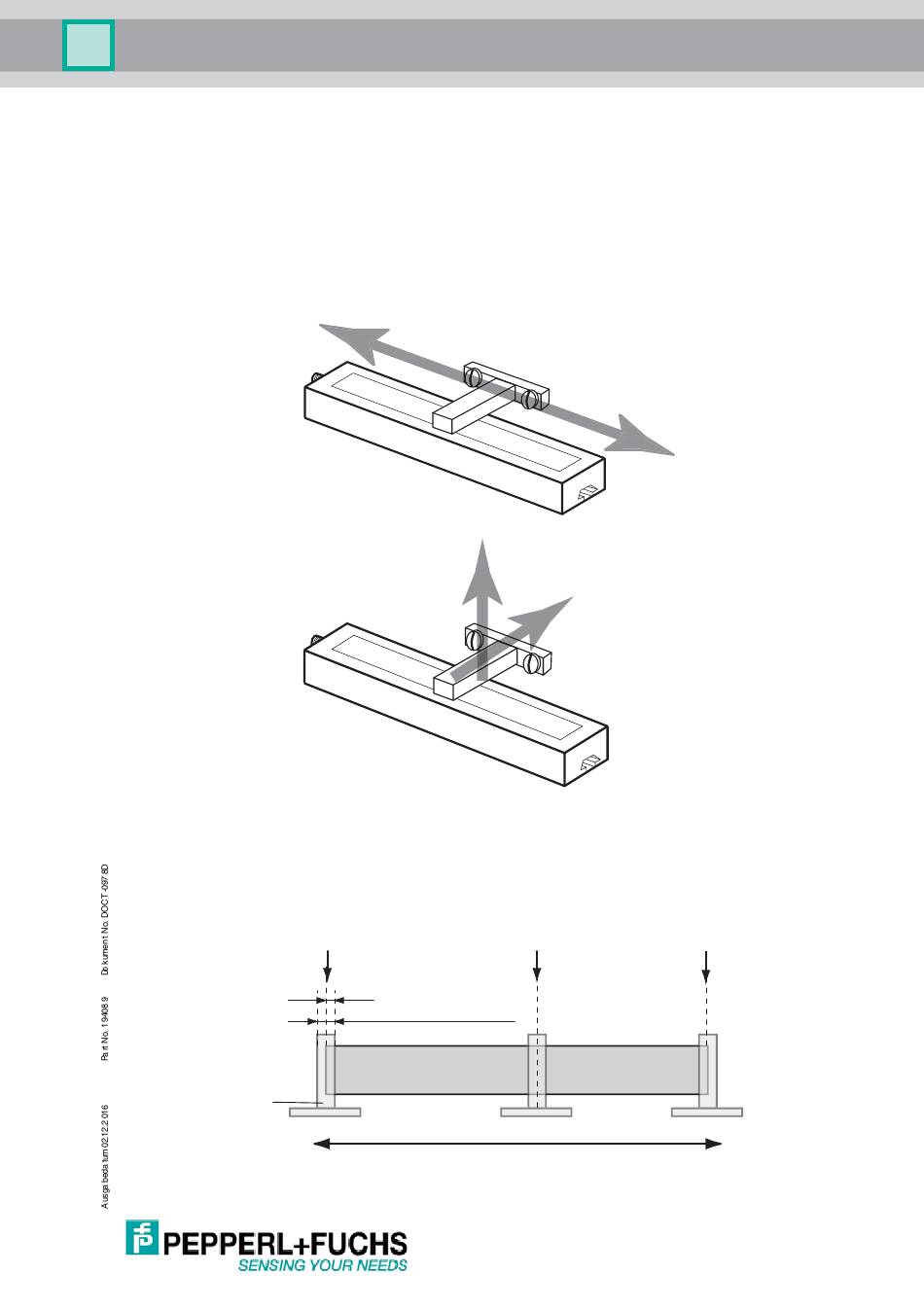

Beginn Messbereich
Bedämpfungs-
element
gemessene Position
b/2
Breite b des Bedämpfungselements
aufgedruckter Messbereich
Bewegungsrichtung des Bedämpfungselements
Ende Messbereich
