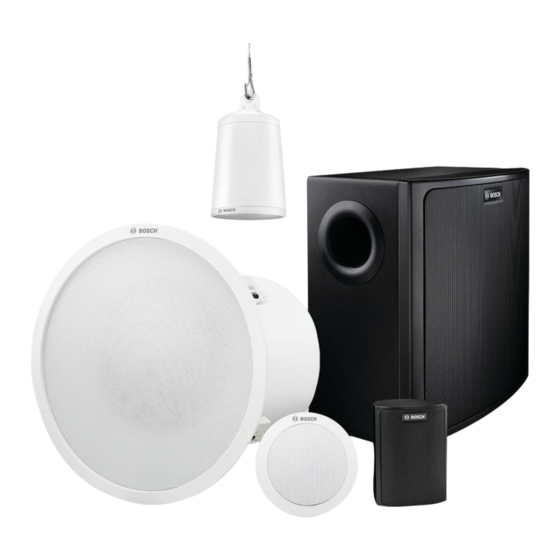

Compact sound speaker system

Werbung

Compact Sound Speaker System
LB6-100S-D, LB6-100S-L, LB6-S-D, LB6-S-L, LB6-SW100-D, LB6-SW100-L, LC6-100S-
L, LC6-S-L, and LC6-SW100-L
de
Installation Manual

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch LB6-100S-D

  • Seite 1 Compact Sound Speaker System LB6-100S-D, LB6-100S-L, LB6-S-D, LB6-S-L, LB6-SW100-D, LB6-SW100-L, LC6-100S- L, LC6-S-L, and LC6-SW100-L Installation Manual...
  • Seite 3: Inhaltsverzeichnis

    5.1.2 100 V/70 V/4 Ohm Mono Aufbau-Lautsprecher 5.2.1 Leistungsanpassung 5.2.2 100 V/70 V/4 Ohm Mono 5.2.3 Nur für Stereo-Aufbau-Subwoofer (8 Ohm) Fehlerbehebung Technische Daten Deckenlautsprecher 7.1.1 Frequenzgang Aufbau-Lautsprecher 7.2.1 Frequenzgang Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 4: Sicherheit

    Der Benutzer ist dafür verantwortlich sicherzustellen, dass alle aufgehängten Objekte von der Wand, Decke oder Struktur getragen werden. Jegliche Hardware, die zum Aufhängen von Lautsprechern verwendet wird und nicht von Bosch gestellt wird, obliegt der Verantwortung anderer. Aufbau-Lautsprecher Konformität mit Sicherheitsvorschriften...
  • Seite 5 Recycling zugeführt werden (gemäß der europäischen Richtlinie zur Entsorgung von Elektro- und Elektronikgeräten). Bitte verwenden Sie zur Entsorgung von Elektro- und Elektronikaltgeräten die in Ihrem Land angebotenen Rückgabe- und Sammelsysteme. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 6: Einführung

    Ansprechendes Subwoofer-Design mit großem Frontgitter – fügt sich dezent in jede Umgebung ein. – Unterstützt Stereobetrieb mit 8-Ohm-Audioanschlüssen. – Inklusive Schiebe-Wandhalterung zur schnellen Befestigung. – Erhältlich in Schwarz oder Weiß. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 7: Systemübersicht

    Technische Daten Farbschutz Tabelle 3.1: Deckeneinbau-Satellitenlautsprecher (1 Karton) Der Karton für den LC6-SW100-L Deckeneinbau-Subwoofer enthält die folgenden Komponenten: Teil Menge Beschreibung LC6-SW100-L Deckeneinbau-Subwoofer Montageschienen für abgehängte Decken C-Ring Frontgitter Installationshandbuch Schrauben Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 8 Farbschutz Tabelle 3.2: Deckeneinbau-Subwoofer Aufbau-Lautsprecher Das LB6-100S-D Lautsprechersystem enthält vier (4) Satellitenlautsprecher und einen (1) Subwoofer. Im Paket des Komplettsystems befinden sich drei (3) große Kartons: zwei (2) für die Satellitenlautsprecher und einer (1) für den Subwoofer. Ein (1) Karton für die LB6-S-D Aufbau-Satellitenlautsprecher enthält die folgenden...
  • Seite 9 Compact Sound Speaker System Systemübersicht | de Der Karton für den LB6-SW100-D Aufbau-Subwoofer enthält die folgenden Komponenten: Teil Menge Beschreibung LB6-SW100-D Aufbau-Subwoofer Wandhalterung, vormontiert Installationshandbuch M6-Innensechskantschraube Gummifüße Inbusschlüssel Tabelle 3.4: Aufbau-Subwoofer Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 10 | Systemübersicht Compact Sound Speaker System 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 11: Produktinformationen

    Compact Sound Speaker System Systemübersicht | de Produktinformationen Deckeneinbaulautsprecher Bild 3.1: LC6-S-L Produktinformationen Bild 3.2: LC6-SW100-L Produktinformationen Aufbaulautsprecher Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 12 | Systemübersicht Compact Sound Speaker System Bild 3.3: LB6-S-D Produktinformationen Bild 3.4: LB6-SW100-D Produktinformationen 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 13: Abmessungen

    Compact Sound Speaker System Systemübersicht | de Abmessungen Deckeneinbaulautsprecher Bild 3.5: Abmessungen LC6-S-L Bild 3.6: Abmessungen LC6-SW100-L Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 14 | Systemübersicht Compact Sound Speaker System Aufbaulautsprecher Bild 3.7: Abmessungen LB6-S-D und Montagehalterung Bild 3.8: Abmessungen LB6-SW100-D und Montagehalterung Hinweis! Die Montagehalterung-Maßzeichnungen sind nicht maßstabsgetreu. Zeichnungen sind zur besseren Lesbarkeit vergrößert. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 15: Montage

    Montieren des Deckeneinbau-Satellitenlautsprechers Gehen Sie wie folgt vor, um einen Deckeneinbau-Satellitenlautsprecher zu montieren: Zeichnen Sie mithilfe der Ausschneidevorlage den Deckenausschnitt an. Schneiden Sie den Deckenausschnitt aus. Montieren Sie den C-Ring. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 16 Schließen Sie die Kabel am Phoenix-Steckverbinder an. Ziehen Sie die zwei (2) Schrauben an, um die Schelle zu befestigen. Bringen Sie das Sicherheitsseil an. Das Sicherheitsseil sollte mindestens 75 mm Spiel haben. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 17 Drücken Sie den Lautsprecher nach oben in die Decke. Ziehen Sie die Befestigungslaschen fest. 10. Befestigen Sie das Lautsprecherfrontgitter. 11. Die Montage ist abgeschlossen. Weitere Informationen finden Sie unter Sicherheit, Seite 4. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 18: Montage Des Deckeneinbau-Subwoofers

    Montieren des Deckeneinbau-Subwoofers Gehen Sie wie folgt vor, um einen Deckeneinbau-Subwoofer zu montieren: Zeichnen Sie mithilfe der Ausschneidevorlage den Deckenausschnitt an. Schneiden Sie den Deckenausschnitt aus. Befestigen Sie die Tragschienen am C-Ring. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 19 Compact Sound Speaker System Montage | de Bringen Sie das Sicherheitsseil an der Halteöse an. Führen Sie die Kabel durch die Decke zur Schelle. Verbinden Sie die Kabel mit den Phoenix-Steckverbindern. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 20 Compact Sound Speaker System Stecken Sie den Phoenix-Steckverbinder in die Buchse. Ziehen Sie die zwei (2) Schrauben an, um die Schelle zu befestigen. Drücken Sie den Lautsprecher nach oben in die Decke. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 21 11. Befestigen Sie das Lautsprecherfrontgitter. 12. Befestigen Sie das zusätzliche Sicherheitsseilam Gehäuse. Das Sicherheitsseil sollte mindestens 75 mm Spiel haben. 13. Die Montage ist abgeschlossen. Weitere Informationen finden Sie unter Sicherheit, Seite 4. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 22: Aufbaulautsprecher

    Lieferumfang enthalten) und einem Kreuzschraubendreher (nicht im Lieferumfang enthalten) an einer sicheren Montagefläche. Befestigen Sie die Lautsprecherhalterung mit zwei (2) M5-Flachkopfschrauben (im Lieferumfang enthalten) und einem Kreuzschraubendreher an der Gehäuserückseite. Setzen Sie die Lautsprecherhalterung auf die Wandhalterung. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 23: Bewegungsradius Der Wandhalterung

    Schrauben und Montagemethoden. Bitten Sie im Zweifelsfall einen Experten um Hilfe. Vorsicht! Montieren Sie die Wandhalterung nur in V-Position. Montieren Sie die Halterung nicht um 90° oder 180° gedreht. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 24 Gehen Sie wie folgt vor, um einen Aufbau-Subwoofer zu montieren: Montieren Sie die Wandhalterung mit sechs (6) M5-Flachkopfschrauben (nicht im Lieferumfang enthalten) und einem Kreuzschraubendreher (nicht im Lieferumfang enthalten) an einer sicheren Montagefläche. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 25: Abnehmen Eines Subwoofers Von Der Wand

    Die Arretierung rastet ein. Weitere Informationen finden Sie unter Sicherheit, Seite 4. 4.2.4 Abnehmen eines Subwoofers von der Wand Gehen Sie wie folgt vor, um einen Subwoofer von der Wand abzunehmen: Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 26 | Montage Compact Sound Speaker System Ziehen Sie den Subwoofer von der Wand etwas zu sich. Heben Sie den Subwoofer an. Die Arretierung wird gelöst. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 27: Verkabelung

    Die möglichen Leistungsabgriffe sind 100 W, 50 W, 25 W und 12,5 W bei 70 V oder 100 W, 50 W und 25 W bei 100 V. Der Drehschalter befindet sich hinter dem Frontgitter auf der Schallwand. Bild 5.1: Leistungsanpassung LC6-SW100-L Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 28: 100 V/70 V/4 Ohm Mono

    Eine beliebige Kombination aus vier Satellitenlautsprechern (Aufbau‑, Deckeneinbau‑ oder Pendellautsprechern) ist zulässig. Das System ist nur für den Betrieb mit vier (4) Satellitenlautsprechern vorgesehen. Der Betrieb mit weniger als vier (4) Satellitenlautsprechern wird nicht empfohlen. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 29: Aufbau-Lautsprecher

    100 V. Zusätzlich gibt es auch eine Einstellung für 4 Ohm, mit der der Transformator überbrückt wird. Eine Anleitung auf der Einheit zeigt, welche Schalterpositionen für die Leistungsanpassungen bei 70 V und 100 V verwendet werden sollen. Bild 5.2: Leistungsanpassung LB6-SW100-D Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 30: 100 V/70 V/4 Ohm Mono

    Eine beliebige Kombination aus vier Satellitenlautsprechern (Aufbau‑, Deckeneinbau‑ oder Pendellautsprechern) ist zulässig. Das System ist nur für den Betrieb mit vier (4) Satellitenlautsprechern vorgesehen. Der Betrieb mit weniger als vier (4) Satellitenlautsprechern wird nicht empfohlen. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 31: Nur Für Stereo-Aufbau-Subwoofer (8 Ohm)

    (4) Satellitenlautsprechern wird nicht empfohlen. Hinweis! Wenn das Gerät im STEREO-Modus betrieben wird, ist eine niederohmige (4/8 Ohm) Standard-Verstärkerquelle erforderlich. Im STEREO-Modus wird der Betrieb mit 100 V/70 V nicht unterstützt. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 32: De | Fehlerbehebung

    Überprüfen Sie alle Verbindungen am Verstärker und an den unterbrochen, Verbindung Lautsprechern. Wenn das Problem weiterhin besteht, kann es am verzerrt, oder es Verstärker oder der Verkabelung liegen. Siehe obere rauscht Lösungsmöglichkeiten. 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 33 Schlechte Erdung Überprüfen und korrigieren Sie die Systemerdung nach Bedarf. Lässt sich ein Problem nicht mit diesen Lösungsvorschlägen beheben, wenden Sie sich an einen Händler oder Distributor in Ihrer Nähe. Bosch Security Systems B.V. Installation Manual 2015.12 | 07 |...
  • Seite 34: Technische Daten

    1 Subwoofer und 4 Satellitenlautsprecher: 19,05 kg (Paar) Mitgeliefertes Zubehör: C-Ring C-Ring Halbraum Dauerbelastbarkeit mit Programmaterial, 3 dB höher als Dauerbelastung mit rosa Rauschen Durchschnittlich 1 kHz – 4 kHz Durchschnittlich 1 kHz – 8 kHz 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 35: Frequenzgang

    Compact Sound Speaker System Technische Daten | de 7.1.1 Frequenzgang Bosch LC6-S-L Half Space Bosch LC6-SW100-L Half Space 1000 10000 20000 Frequency (Hz) Aufbau-Lautsprecher LB6-S-D und LB6-SW100-D LB6-S-D LB6-SW100-D Frequenzgang (-10 dB): 180 Hz – 20 kHz 42 Hz – 300 Hz...
  • Seite 36: Frequenzgang

    | Technische Daten Compact Sound Speaker System 7.2.1 Frequenzgang 2015.12 | 07 | Installation Manual Bosch Security Systems B.V.
  • Seite 40 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2016...
