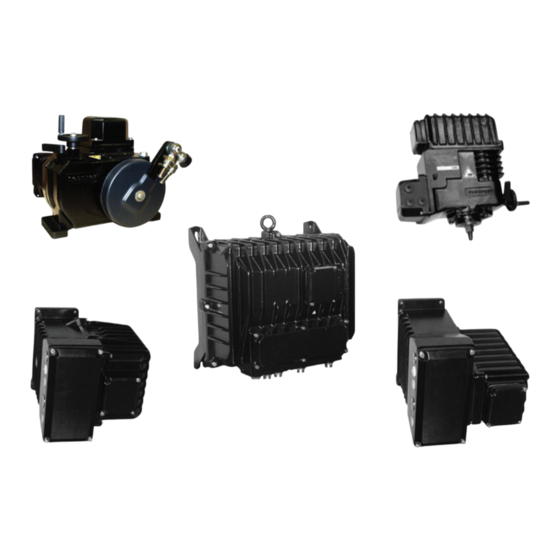

— Einführung Weitere Informationen Integriert LME620-AI PME120-AI Die Elektronikeinheit bildet die Schnittstelle Zusätzliche Dokumentation zur LME620-AI / PME120- Feldmontage EAN823 zwischen Regelsystem und Antrieb. AI / EAN823 / EBN853 / EBN861 steht kostenlos unter EBN853 EBN861 Bei der kontinuierlichen Positionierung verändert die www.abb.de/aktorik zum Download zur Verfügung.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Inhaltsverzeichnis Change from one to two columns Sicherheit ..............3 Elektrische Daten der Ein- und Ausgänge ......25 Anschluss am Gerät ............... 28 Allgemeine Informationen und Hinweise ......3 Anschluss des Leistungs- und Signalkabels am Antrieb 29 Warnhinweise ................
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 1 Sicherheit Warnhinweise Allgemeine Informationen und Hinweise Die Anleitung ist ein wichtiger Bestandteil des Produktes und Die Warnhinweise in dieser Anleitung sind gemäß nachfolgendem Schema aufgebaut: muss zum späteren Gebrauch aufbewahrt werden.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 1 Sicherheit Bestimmungsgemäße Verwendung Gewährleistungsbestimmungen Die Elektronikeinheiten des Typs LME620-AI, PME120-AI, EAN823, Eine bestimmungswidrige Verwendung, ein Nichtbeachten EBN853, EBN861 mit der in dieser Betriebsanleitung dieser Anleitung, der Einsatz von ungenügend qualifiziertem dargestellten Zusammenschaltung dienen ausschließlich zur...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 2 Aufbau und Funktion Aufbau Die Antriebe mit integrierter Elektronikeinheit (PME120-AI und EAN823 / EBN853 LME620-AI) bestehen aus zwei Komponenten. Die eine Komponente bildet das Getriebe, welches die Anschlusskomponenten und den Trafo enthält. Die andere Komponente bilden die Elektronikeinheit (EAI823) und das Inbetriebnahme- und Servicefeld zur „Vor Ort Bedienung“...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 2 Aufbau und Funktion Funktionsprinzip … Aufbau EBN861 Die Elektronikeinheit bildet die Schnittstelle zwischen Regelsystem und Antrieb. Bei der kontinuierlichen Positionierung verändert die Elektronikeinheit das Motormoment stufenlos, bis ein Kräfteausgleich zwischen Antrieb und Armatur besteht.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Übersicht 115 V AC 230 V AC Prozessleitsystem / Regler Signalkabel zum Leitsystem / Regler (abgeschirmt) Contrac-Elektronikeinheit Motor-/ Bremskabel Sensorkabel (abgeschirmt) (abgeschirmt) Bremse Kombistecker Motor mit Temperaturfühler Sensorelektronik Stellungssensor Getriebe...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 2 Aufbau und Funktion Geräteausführungen EAN823 IP-Schutzart IP 66 gemäß IEC 60529 / EN 60529 NEMA 4X gemäß CAN / CSA22.2 No. 94 Feuchte 95 % im Jahresmittel; Betauung nicht zulässig Umgebungstemperatur 25 bis 55 °C ( 13 bis 131 °F)
Seite 9
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E EBN861 IP-Schutzart IP 66 Feuchte 95 % im Jahresmittel; Betauung nicht zulässig Umgebungstemperatur 25 bis 55 °C ( 13 bis 131 °F) Transport- und Lagertemperatur 25 bis 70 °C ( 13 bis 158 °F) Langzeitlagertemperatur 25 bis 40 °C ( 13 bis 104 °F)
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 3 Produktidentifikation Typenschilder Hinweis Bei den für die Montage trennbaren Elektronikeinheiten befindet Elektronik / Electronics Type: ... sich das Typenschild für Hardware (Abbildung 1) auf dem B-Nr./No..Elektronikunterteil. Auf der Elektronikhaube befinden sich das U = 23 0 V ..
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Auslieferungszustand Die individuelle Antriebskonfiguration kann vom Standard PROFIBUS DP®-Kommunikation abweichen. Sie kann über die grafische Bedienoberfläche Parameter Einstellung aufgerufen werden. Falls durch Anwenderanforderung nicht anders spezifiziert, Funktionsauswahl Positionierer, Parameter: Sollwert...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 4 Transport und Lagerung 5 Installation Prüfung Sicherheitshinweise Geräte unmittelbar nach dem Auspacken auf mögliche GEFAHR Beschädigungen überprüfen, die durch unsachgemäßen Lebensgefahr durch fallende oder kippende Lasten. Transport entstanden sind.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E LME620-AI / PME120-AI (mit integrierter Montage Elektronikeinheit EAI823) 1. Elektronikeinheit bzw. Elektronikunterteil an der senkrechten Montageschiene des Trägergestells mit Schrauben der Für ausführliche Informationen zur Montage der Antriebe mit Festigkeitsklasse 8.8 befestigen. Zugfestigkeit 800 N/mm...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 6 Elektrische Anschlüsse Sicherheitshinweise Hinweise zum Einsatz von Fehlerstrom- schutzschaltern (RCDs) WARNUNG Wenn durch örtliche Bestimmungen ein zusätzlicher Verletzungsgefahr durch spannungsführende Bauteile! Berührungsschutz durch den Einsatz eines RCDs notwendig ist, Bei geöffnetem Gehäuse ist der Berührungsschutz...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E hange from two to one column … 6 Elektrische Anschlüsse … Leiterquerschnitte am Kombistecker PME / LME Crimpkontakte Schraubklemmen (optional) Separate Elektronik Kabelquerschnitt Motor / Bremse / Heizung: max. 1,5 mm...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Integrierte Elektronikeinheit für PME120-AI / LME620-AI Analog / Binär Hinweis Der elektrische Anschluss erfolgt über einen Kombistecker am Antrieb. 115 V Unterverteilung 230 V AC Schirm beidseitig geerdet; Einseitige Schirmauflegung im weiteren Verlauf zulässig...
Seite 20
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 6 Elektrische Anschlüsse … Integrierte Elektronikeinheit für PME120-AI / LME620-AI PROFIBUS DP® Hinweis Der elektrische Anschluss erfolgt über einen Kombistecker am Antrieb. 115 V Unterverteilung 230 V AC Schirm beidseitig geerdet;...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Elektronikeinheit EAN823 (Contrac) / EBN853 (Contrac) / EBN861 (Contrac) Analog / Binär Hinweis • Der elektrische Anschluss erfolgt über Schraubklemmen am Regelantrieb und an der Elektronikeinheit. • Bei der separaten Heizungseinspeisung muss die Heizung bauseitig mit einer Sicherung 2 bis 6 A mittelträge abgesichert werden (z.
Seite 22
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 6 Elektrische Anschlüsse … Elektronikeinheit EAN823 (Contrac) / EBN853 (Contrac) / EBN861 (Contrac) PROFIBUS DP® Hinweis Der elektrische Anschluss erfolgt über einen Kombistecker am Antrieb und über Schraubklemmen an der Elektronikeinheit.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Anschlussbeispiele Betrieb nach kontinuierlichem Sollwert (Standardkonfiguration) In der Standardkonfiguration sind die Binäreingänge als „HANDEINGRIFF“ konfiguriert. Um den Antrieb in Automatikbetrieb (AUT) zu schalten, müssen folgende Bedingungen erfüllt sein: • Der Binäreingang 1 muss mit +24 V DC verbunden sein (Automatikbetrieb).
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 6 Elektrische Anschlüsse … Anschlussbeispiele Betrieb hinter Schrittregler Contrac-Antriebe erlauben die Ansteuerung mit Schrittreglerimpulsen anstelle eines analogen Sollwertes. Für die Umsetzung der Schrittreglerimpulse müssen folgende Bedingungen erfüllt sein: •...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Elektrische Daten der Ein- und Ausgänge Energieversorgung PME120-AI / LME620-AI Versorgungsspannung 115 V AC (94 bis 130 V) oder 230 V AC (190 bis 260 V); 47,5 bis 63 Hz; einphasig...
Seite 26
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 6 Elektrische Anschlüsse … Elektrische Daten der Ein- und Ausgänge EBN861 Versorgungsspannung (Standardantriebe) 230 V AC (190 bis 260 V); 47,5 bis 63 Hz; einphasig Versorgungsspannung (Ex-Antriebe) 230 V AC (190 bis 253 V); 47,5 bis 63 Hz; einphasig...
Seite 27
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E PROFIBUS DP®-Kommunikation PNO ID Nr. 0x9655 Antriebe mit DP/V0-Kommunikation (Zyklischer Datenverkehr) 0x09EC Antriebe mit DP/V1-Kommunikation (Zyklischer und azyklischer Datenverkehr) Kommunikationsprotokoll PROFIBUS PA® Profil V3.0 Class B gemäß IEC 50170 / EN 50170 (DIN 19245) Buskabel Verdrillte, geschirmte Kupferleitung gemäß...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 6 Elektrische Anschlüsse Anschluss am Gerät Energieversorgung Anschluss der Kabelabschirmung Folgende Punkte beim Anschluss der Energieversorgung beachten: • Die Energieversorgung der Elektronikeinheit muss bauseits freigeschaltet werden können. • In die Energieversorgung müssen bei bestimmten Elektronikeinheiten die mitgelieferten Sicherungen eingebaut werden (siehe Externe Sicherungen für...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Anschluss des Leistungs- und Signalkabels am Antrieb Hinweis Beide Kabelbereiche im Kombistecker sind durch einen 1. Steckergehäuse abnehmen. Metallsteg voneinander getrennt. 2. Kabelummantelung auf erforderliche Länge kürzen. Um die gegenseitige Beeinflussung durch elektromagnetische 3.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 7 Inbetriebnahme und Betrieb Hinweis Engineering Software ECOM688 und ECOM700 Für die Inbetriebnahme der Elektronikeinheit unbedingt die Mit der Engineering Software ECOM688 / ECOM700 kann der Betriebsanleitung der zugehörigen Antriebe beachten!
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Inbetriebnahme- und Servicefeld Bedienelement Beschreibung Schreibschutz-schalter Aktiviert den Hardware-Schreibschutz. Power Werkeinstellung: OFF – Schreibschutz deaktiviert. Siehe Hardware-Schreibschutz auf Seite 33. 100% Potenzialumschalter Auswahl des Bezugspotenzials. Werkeinstellung: SYS – Bezugspotential auf System.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 7 Inbetriebnahme und Betrieb … Inbetriebnahme- und Servicefeld Bedeutung der LED-Anzeigen Die LEDs 100 % / 0 % auf dem Inbetriebnahme- und Servicefeld (Abbildung 20 auf Seite 31, Pos.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Hardware-Einstellungen Definition der ersten Position (0 % oder 100 %) Hardware-Schreibschutz Bei aktiviertem Schreibschutz kann die Parametrierung des 2. Mit einem der Fahrtaster in die gewünschte Position fahren. Gerätes nicht mehr verändert werden.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E … 7 Inbetriebnahme und Betrieb Manuell (MAN)- und Automatikbetrieb (AUT) Ab Softwareversion 2.00 Signalisierung am Inbetriebnahme- und Servicefeld In der Betriebsart Manuell (MAN) reagiert der Antrieb nur noch Funktion Anzeige auf die Betätigung einer der beiden Fahrtaster auf dem...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 8 Diagnose / Fehlermeldungen Definition – Alarme und Fehler Alarme Der Antrieb / die Elektronikeinheit befindet sich in einem kritischen Zustand (z. B. hohe Temperatur), welcher momentan den Antrieb, die Elektronikeinheit, den Prozess oder Personen nicht beeinträchtigt.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Hardware-Fehler Dieses Kapitel behandelt ausschließlich Hardware-Fehler. Eine weitere Fehlersuche kann über die Online-Hilfe der Bedienoberfläche erfolgen. Fehlfunktion Mögliche Ursache Fehlerbehebung Stellglied kann durch den Antrieb nicht bewegt Fehlfunktion entweder am Antrieb oder am Stellglied Antrieb vom Stellglied trennen.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 9 Wartung 10 Reparatur Elektronikeinheit Alle Reparatur- oder Wartungsarbeiten dürfen nur von qualifiziertem Kundendienstpersonal vorgenommen werden. Die Elektronikeinheit ist bei bestimmungsgemäßer Verwendung Bei Austausch oder Reparatur einzelner Komponenten Original- im Normalbetrieb wartungsfrei.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Sicherungen Sicherung Einbauort Ausführung Nennstrom der Sicherung bei 115 V AC bei 230 V AC EBS852 Externe Sicherung extern – 16 A, träge 16 A, träge Netzsicherung Anschlussraum G-Sicherungseinsatz 12,5 A, träge 10 A, träge...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 11 Recycling und Entsorgung 12 Zulassungen und Zertifizierungen Hinweis CE-Zeichen Das Gerät stimmt in der von uns in Verkehr gebrachten Produkte die mit dem nebenstehenden Symbol Ausführung mit den Vorschriften folgender EU-Richtlinien gekennzeichnet sind, dürfen nicht als unsortierter...
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E 14 Anhang Rücksendeformular Erklärung über die Kontamination von Geräten und Komponenten Die Reparatur und / oder Wartung von Geräten und Komponenten wird nur durchgeführt, wenn eine vollständig ausgefüllte Erklärung vorliegt.
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Trademarks HART ist ein eingetragenes Warenzeichen der FieldComm Group, Austin, Texas, USA PROFIBUS und PROFIBUS DP sind eingetragene Warenzeichen der PROFIBUS & PROFINET International (PI)
Seite 43
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E Notizen...
Seite 44
