Verbindungen
Der SCSI-Bus erlaubt den Anschluß von bis zu fünfzehn SCSI-
Peripheriegeräten mit breitem SCSI. Benutzen Sie zum Anschluß ein
normales breites SCSI-Kabel. Das Laufwerk benutzt einen 68-poligen Half-
Pitch-Stecker (halber Stiftraster).
Vorsichtsmaßnahmen
• Schalten Sie den Hostcomputer und die Peripheriegeräte aus, bevor Sie das
breite SCSI-Kabel anschließen.
• Stellen Sie sicher, daß die breiten SCSI-Anschlüsse fest sitzen.
• Ist dieses Gerät das letzte (oder einzige) am breiten SCSI-Bus, müssen Sie
unbedingt einen SCSI-Bus-Terminator am offenen SCSI-Anschluß
anbringen.
• Die Gesamtlänge des/der SCSI-Kabel(s) zwischen dem Hostcomputer und
dem letzten Gerät sollte weniger als 6 Meter betragen.
• Die Kabel und Anschlüsse müssen dem SCSI-2-Standard entsprechen.
Anschlüsse an den Bus unterliegen bei diesem Standard folgenden
Einschränkungen.
Die Anschlüsse müssen single-ended sein und eine Impedanz von 90 bis
132 Ohm aufweisen.
Der Abstand zwischen benachbarten Geräten (deren Abzweigungen)
sollte mindestens 30 cm betragen.
Busverzweigungen sind nicht möglich.

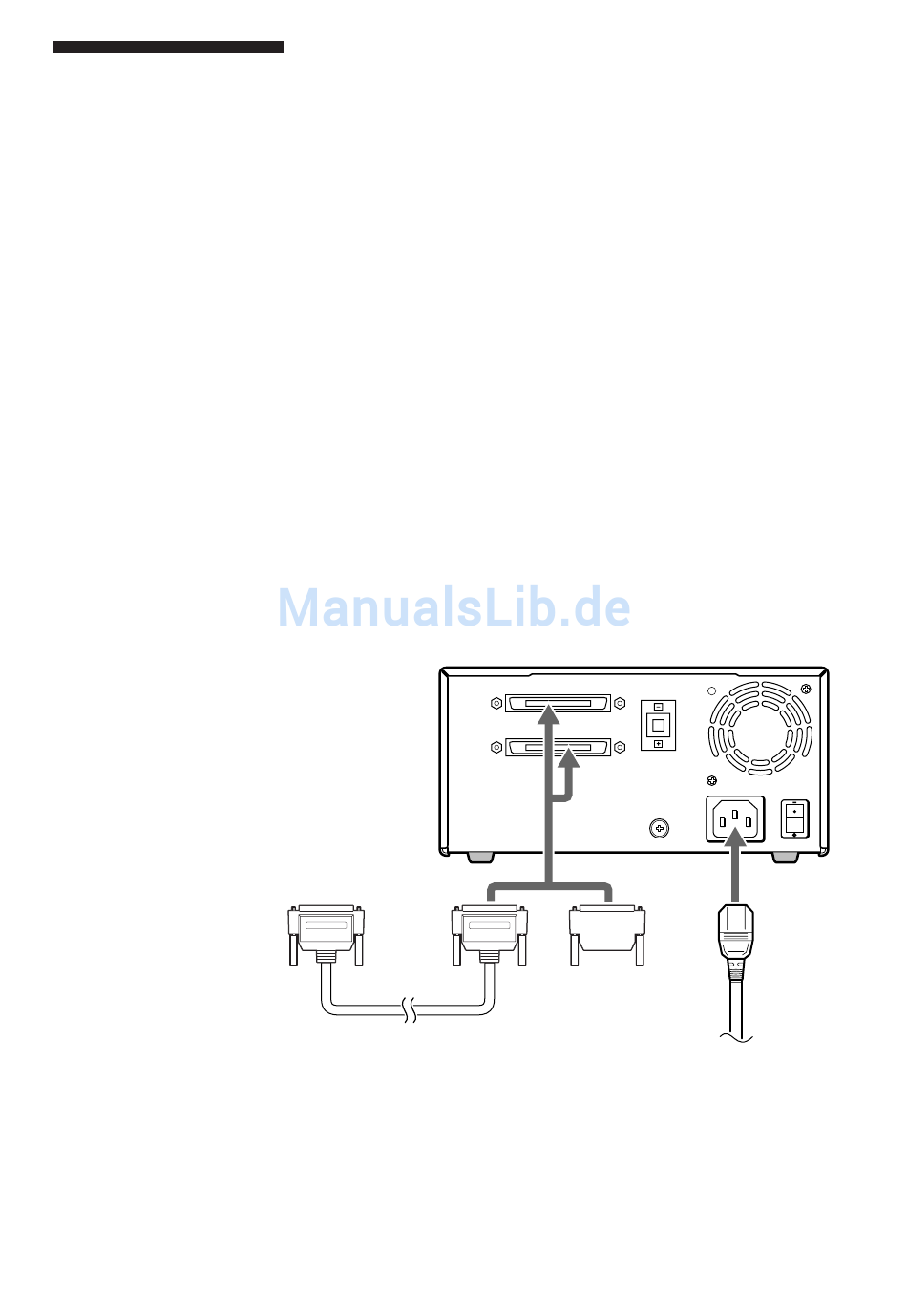

SCSI Kabel
SCSI CONNECTOR
SCSI ID
0
GND
Terminator
(Abschlußwiderstand)
Verbindungen
Kapitel 2 Vorbereitung
AC IN
POWER
Netzstrom
