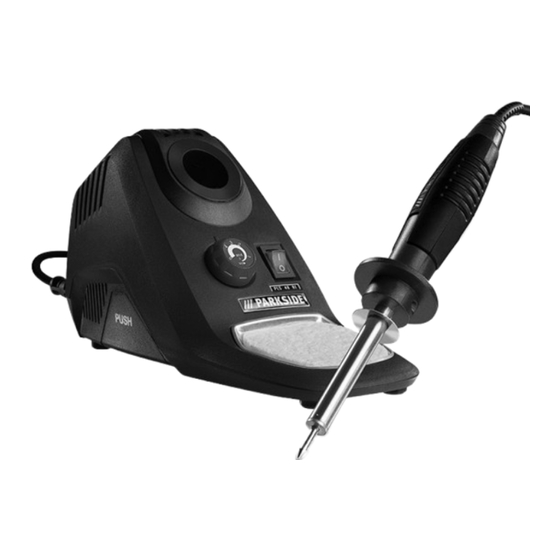

REGELBARE LÖTSTATION PLBS 30 A1 REGELBARE LÖTSTATION REGELBAAR SOLDEERSTATION Bedienungs- und sicherheitshinweise Bedienings- en veiligheidsinstructies SOLDERING STATION operation and safety Notes IaN 90575...
Seite 2
Klappen sie vor dem Lesen die seite mit den abbildungen aus und machen sie sich anschließend mit allen Funktionen des gerätes vertraut. Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.
Einleitung Regelbare Lötstation PLS 48 B1 E inleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanlei- tung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut.
Sicherheitshinweise S icherheitshinweise V ORSICHT! Fehler bei der Einhaltung der nachstehend auf- geführten Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. 1. Arbeitsplatz a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Sicherheitshinweise Halten Sie das Gerät von Regen, Nässe oder Flüssig- keiten fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. c) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Seite 10
Sicherheitshinweise mit dem Gerät spielen. Reinigung und Benutzerwartung dür- fen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. b) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Sicherheitshinweise S orgen Sie bei längeren Arbeiten, bei denen gesundheitsgefährden- de Dämpfe entstehen können, immer für eine ausreichende Belüftung der Arbeitsstätte. Ferner werden Schutzhandschuhe, Mundschutz sowie eine Arbeitsschürze empfohlen. V ermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu rauchen.
Sicherheitshinweise / Vor der Inbetriebnahme O riginalzubehör / -zusatzgeräte B enutzen Sie nur Zubehör, das in der Bedienungsanleitung angegeben ist. Der Gebrauch anderer als hier empfohlenen Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. V or der Inbetriebnahme L ötspitzen einsetzen / wechseln VORSICHT! VERBRENNUNGSGEFAHR! Heizen Sie den Feinlöt- kolben nie ohne Spitze auf.
Inbetriebnahme I nbetriebnahme E in- / ausschalten und Temperatur einstellen Einschalten und Temperatur einstellen: S tecken Sie den Netzstecker in eine Steckdose und drücken Sie den EIN- / AUS-Schalter in die Position „I“. D rehen Sie den Temperaturregler und stellen Sie so die ge- wünschte Temperatur ein.
Inbetriebnahme Ausschalten: Hinweis: Stellen Sie den Feinlötkolben nach Gebrauch immer wieder zurück in die Haltevorrichtung. D rücken Sie den EIN- / AUS-Schalter in die Position „0“. Ziehen Sie bei Nichtgebrauch den Netzstecker aus der Steckdose. L ötschwamm VORSICHT! Die heiße Lötspitze darf niemals mit einem trockenen Lötschwamm in Berührung kommen.
Inbetriebnahme / Wartung und Reinigung F ühren Sie weiteren Lötzinn hinzu, bis die gesamte Lötstelle benetzt ist. E ntfernen Sie anschließend sofort die Lötspitze, um das geschmol- zene Lot nicht zu überhitzen. L assen Sie das Lot erstarren und vermeiden Sie Erschütterungen. H inweis: Das Flussmittel ist entweder im Lot enthalten oder es wird separat angewendet.
Service / Garantie S ervice Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen.
Seite 17
Garantie Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor- handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Entsorgung E ntsorgung Die Verpackung besteht ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Behältern entsorgt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden.
Seite 19
Inhoudsopgave Inleiding Doelmatig gebruik..............Pagina 20 Uitvoering ................Pagina 21 Leveringsomvang ..............Pagina 21 Technische gegevens ............Pagina 21 Veiligheidsinstructies 1. Veiligheid op de werkplek ..........Pagina 22 2. Elektrische veiligheid ............Pagina 22 3. Veiligheid van personen ..........Pagina 23 4. Zorgvuldige omgang met en gebruik van elektrische apparaten ............Pagina 25 Origineel toebehoren / originele extra apparaten ....Pagina 26 Vóór de ingebruikname...
Inleiding Regelbaar soldeerstation PLS 48 B1 Inleiding Q Gefeliciteerd met de koop van uw nieuwe apparaat. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd.
Veiligheidsinstructies Veiligheidsinstructies V OORZICHTIG! Fouten bij de naleving van de onder- staand beschreven aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben. Veiligheid op de werkplek a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan. b) Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof.
Veiligheidsinstructies c) Wanneer u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een fout- stroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken. d) Gebruik de kabel nooit ondoelmatig, bijv. om het ap- paraat te dragen, op te hangen of om de steker uit de contactdoos te trekken.
Seite 24
Veiligheidsinstructies het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. b) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of on- der de invloed van drugs, alcohol of medicijnen staat.
Veiligheidsinstructies latie op de werkplek. Bovendien adviseren wij het dragen van vei- ligheidshandschoenen, een mondbescherming en een werkschort. H et is niet raadzaam om te eten, drinken of roken in ruimten waar gesoldeerd wordt. Aan de handen hechtende loodsporen zouden zo via levensmiddelen of sigaretten in het menselijke organisme te- recht kunnen komen.
Veiligheidsinstructies / Vóór de ingebruikname Origineel toebehoren / originele Q extra apparaten G ebruik alléén toebehoren dat in de gebruiksaanwijzingen vermeld staat. Het gebruik van andere dan hier aanbevolen onderdelen of ander toebehoren kan gevaar voor letsel vormen. Vóór de ingebruikname Q Soldeerpunten plaatsen / verwijderen Q...
Ingebruikname Ingebruikname Q In- / uitschakelen en temperatuur instellen Q Inschakelen en temperatuur instellen: S teek de netsteker in een contactdoos en druk de AAN- / UIT- Schakelaar op “I”. D raai aan de temperatuurregelaar en stel de gewenste temperatuur in. Voorwaarde voor een optimale soldering is het gebruik van geschikte soldeerdraden.
Ingebruikname Stand 4 = 400 °C - hoge soldeertemperatuur, bijv. om kleine soldeer- punten te ruimen Stand 5 = 500 °C - maximale soldeertemperatuur, bijv. om grotere soldeerpunten te ruimen Uitschakelen: Opmerking: plaats de fijne soldeerbout na gebruik altijd weer terug in de houder.
Ingebruikname / Onderhoud en reiniging R einig de soldeerpunt aan de vochtige soldeerspons N a het reinigen moet de soldeerpunt vertind worden. Vertin de hete soldeerpunt hiervoor door het afsmelten van soldeertin. V oer de soldeerpunt naar het te solderen punt en verhit het. B reng het soldeertin (met vloeimiddel) tussen de te solderen plek en de soldeerpunt tot smelten.
Onderhoud en reiniging / Service / Garantie G ebruik een vochtige doek met eventueel een mild reinigingsmid- del voor de reiniging van de behuizing. G ebruik nooit scherpe voorwerpen, benzine, oplosmiddelen of reinigingsmiddelen die de kunststof aantasten. V oorkom dat vloeistoffen in het artikel dringen. Service Q Laat uw apparaten alléén door...
Seite 31
Garantie zijn, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van ge- weld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.
Afvoer Afvoer Q De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Deponeer elektrische apparaten niet bij het huisafval! Conform de Europese richtlijn 2002 / 96 / EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische apparaten gescheiden inge- zameld en op milieuvriendelijke wijze gerecycled worden.
Seite 33
Table of contents Introduction Proper use ................Page 34 Features and equipment ............Page 35 Included items ................. Page 35 Technical information .............. Page 35 Safety advice 1. Workplace safety ............... Page 36 2. Electrical safety ..............Page 36 3. Personal safety ..............Page 37 4.
Introduction Soldering station PLS 48 B1 Introduction Q We congratulate you on the purchase of your new device. You have chosen a high quality product. The instructions for use are part of the product. They contain important information concerning safety, use and disposal.
Introduction Features and equipment Q Soldering pencil ON / OFF switch Accessory compartment Tin solder Solder sponge Temperature regulator Soldering tip Included items Q 1 Soldering station with PLS 48 B1 soldering pencil includes 2 standard soldering tips (1 x mounted) 1 Tin solder, ø...
Safety advice Safety advice C AUTION! Failure to observe the instructions and ad- vice given below may result in electric shock, fire and/or serious injury. Workplace safety a) Keep your working area clean and well lit. Untidy or poorly lit working areas can lead to accidents. b) Do not work with the device in potentially explosive environments in which there are inflammable liquids, gases or dusts.
Safety advice c) Use a residual current device (RCD) for protection if operating the electrical power tool in a moist environ- ment is unavoidable. The use of an RCD reduces the risk of electric shock. d) Do not use the mains lead for any purpose for which it was not intended, e.g.
Seite 38
Safety advice alcohol or medication. One moment of carelessness when using the device can lead to serious injury. D ANGER OF BURNS! Never touch the hot soldering tip or the molten solder. You could suffer burn injuries. Always let the device cool before you replace components on the device, clean it or check its condition.
Safety advice A lways wash your hands immediately after soldering. D o not dispose of soldering waste with the household rubbish. Soldering waste must disposed of as special waste. 4. Careful handling and use of electrical power tools a) W hen not in use always ensure that electrical power tools are kept out of reach of children.
Before first use / Using the product Before first use Q Inserting / replacing soldering tips Q CAUTION! DANGER OF BURNS! Allow the soldering pencil to heat up without a soldering tip. R emove a soldering tip only when the device has been switched off and the soldering tip has cooled.
Using the product T urn the temperature control to set the temperature you wish to have. Problems will occur during soldering if an unsuitable solder wire used. The right soldering temperature must be achieved to produce perfect soldering. If the temperature is too low the solder does not flow enough and causes contamination of the solder at the joint, a so-called “cold joint”.
Using the product Solder sponge Q CAUTION! The hot soldering tip must never be placed in contact with a dry solder sponge , otherwise the solder sponge may be damaged. T he solder sponge is used to clean soldering tips. M oisten the solder sponge before you use it.
… / Maintenance and cleaning / Service centre Ask the advice of the retailer when buying solder in order to choose the most suitable solder for your intended purpose. Attachments and applications: ATTENTION! Do not carry out any special changes or repairs to the electrics or other parts.
Seite 44
Service centre / Warranty by the manufacturer or his service centre. This will ensure that your device remains safe to use. Warranty Q The warranty for this appliance is for 3 years from the date of purchase. The appliance has been manufactured with care and meticulously examined before delivery.
Warranty / Disposal Service Great Britain Tel.: 0871 5000 720 (0,10 GBP/Min.) e-mail: kompernass@lidl.co.uk IAN 90575 Disposal Q The packaging is wholly composed of environmentally- friendly materials that can be disposed of at a local recycling centre. Do not dispose of electrical devices with the household rubbish! In accordance with European Directive 2002 / 96 / EC (covering waste electrical and electronic equipment) and its transposition into national...
Seite 46
KOMPERNASS HANDELS GMBH Burgstrasse 21 44867 Bochum DeutschLaND stand der Informationen · stand van de informatie · Last Information update: 07 / 2013 Ident.-No.: PLs48B1072013-De / at / NL IaN 90575...
