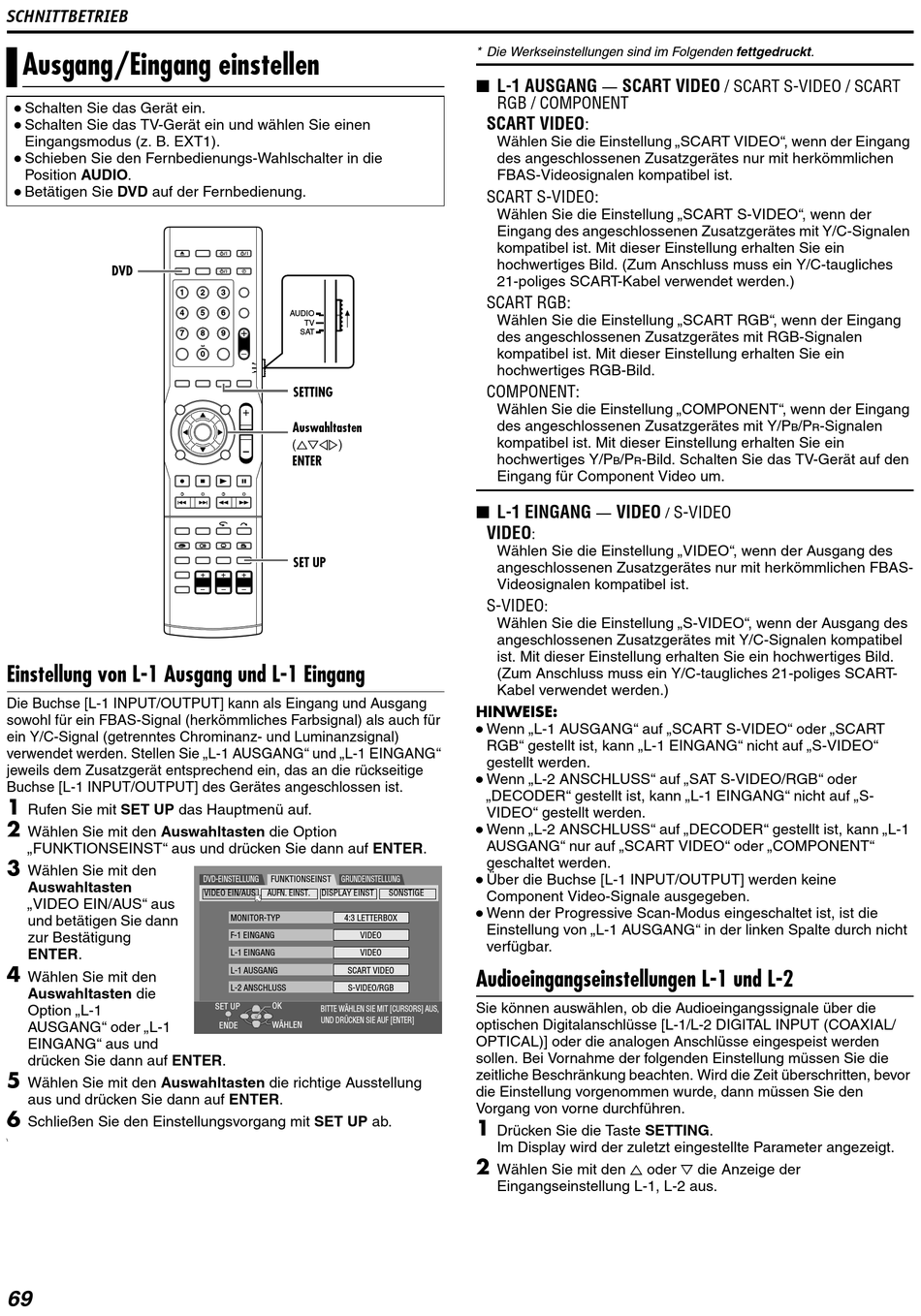

SCHNITTBETRIEB
Ausgang/Eingang einstellen
●
Schalten Sie das Gerät ein.
●
Schalten Sie das TV-Gerät ein und wählen Sie einen
Eingangsmodus (z. B. EXT1).
●
Schieben Sie den Fernbedienungs-Wahlschalter in die
Position AUDIO.
●
Betätigen Sie DVD auf der Fernbedienung.
DVD
1
4
7
Einstellung von L-1 Ausgang und L-1 Eingang
Die Buchse [L-1 INPUT/OUTPUT] kann als Eingang und Ausgang
sowohl für ein FBAS-Signal (herkömmliches Farbsignal) als auch für
ein Y/C-Signal (getrenntes Chrominanz- und Luminanzsignal)
verwendet werden. Stellen Sie CL-1 AUSGANGD und CL-1 EINGANGD
jeweils dem Zusatzgerät entsprechend ein, das an die rückseitige
Buchse [L-1 INPUT/OUTPUT] des Gerätes angeschlossen ist.
1
Rufen Sie mit SET UP das Hauptmenü auf.
2
Wählen Sie mit den Auswahltasten die Option
CFUNKTIONSEINSTD aus und drücken Sie dann auf ENTER.
3
Wählen Sie mit den
Auswahltasten
CVIDEO EIN/AUSD aus
und betätigen Sie dann
zur Bestätigung
ENTER.
4
Wählen Sie mit den
Auswahltasten die
Option CL-1
AUSGANGD oder CL-1
EINGANGD aus und
drücken Sie dann auf ENTER.
5
Wählen Sie mit den Auswahltasten die richtige Ausstellung
aus und drücken Sie dann auf ENTER.
6
Schließen Sie den Einstellungsvorgang mit SET UP ab.
\
69
2
3
5
6
AUDIO
TV
SAT
8
9
0
SETTING
Auswahltasten
VOL
(FGDE)
ENTER
SET UP
DVD-EINSTELLUNG
FUNKTIONSEINST
GRUNDEINSTELLUNG
VIDEO EIN/AUS
AUFN. EINST.
DISPLAY EINST
MONITOR-TYP
4:3 LETTERBOX
F-1 EINGANG
VIDEO
L-1 EINGANG
VIDEO
L-1 AUSGANG
SCART VIDEO
L-2 ANSCHLUSS
S-VIDEO/RGB
SET UP
OK
BITTE WÄHLEN SIE MIT [CURSORS] AUS,
UND DRÜCKEN SIE AUF [ENTER]
WÄHLEN
ENDE
* Die Werkseinstellungen sind im Folgenden fettgedruckt.
L-1 AUSGANG
8
RGB / COMPONENT
SCART VIDEO
Wählen Sie die Einstellung CSCART VIDEOD, wenn der Eingang
des angeschlossenen Zusatzgerätes nur mit herkömmlichen
FBAS-Videosignalen kompatibel ist.
SCART S-VIDEO:
Wählen Sie die Einstellung CSCART S-VIDEOD, wenn der
Eingang des angeschlossenen Zusatzgerätes mit Y/C-Signalen
kompatibel ist. Mit dieser Einstellung erhalten Sie ein
hochwertiges Bild. (Zum Anschluss muss ein Y/C-taugliches
21-poliges SCART-Kabel verwendet werden.)
SCART RGB:
Wählen Sie die Einstellung CSCART RGBD, wenn der Eingang
des angeschlossenen Zusatzgerätes mit RGB-Signalen
kompatibel ist. Mit dieser Einstellung erhalten Sie ein
hochwertiges RGB-Bild.
COMPONENT:
Wählen Sie die Einstellung CCOMPONENTD, wenn der Eingang
des angeschlossenen Zusatzgerätes mit Y/P
kompatibel ist. Mit dieser Einstellung erhalten Sie ein
hochwertiges Y/P
Eingang für Component Video um.
L-1 EINGANG
8
VIDEO
:
Wählen Sie die Einstellung CVIDEOD, wenn der Ausgang des
angeschlossenen Zusatzgerätes nur mit herkömmlichen FBAS-
Videosignalen kompatibel ist.
S-VIDEO
:
Wählen Sie die Einstellung CS-VIDEOD, wenn der Ausgang des
angeschlossenen Zusatzgerätes mit Y/C-Signalen kompatibel
ist. Mit dieser Einstellung erhalten Sie ein hochwertiges Bild.
(Zum Anschluss muss ein Y/C-taugliches 21-poliges SCART-
Kabel verwendet werden.)
HINWEISE:
●
Wenn CL-1 AUSGANGD auf CSCART S-VIDEOD oder CSCART
RGBD gestellt ist, kann CL-1 EINGANGD nicht auf CS-VIDEOD
gestellt werden.
●
Wenn CL-2 ANSCHLUSSD auf CSAT S-VIDEO/RGBD oder
CDECODERD gestellt ist, kann CL-1 EINGANGD nicht auf CS-
VIDEOD gestellt werden.
●
Wenn CL-2 ANSCHLUSSD auf CDECODERD gestellt ist, kann CL-1
AUSGANGD nur auf CSCART VIDEOD oder CCOMPONENTD
geschaltet werden.
●
Über die Buchse [L-1 INPUT/OUTPUT] werden keine
SONSTIGE
Component Video-Signale ausgegeben.
●
Wenn der Progressive Scan-Modus eingeschaltet ist, ist die
Einstellung von CL-1 AUSGANGD in der linken Spalte durch nicht
verfügbar.
Audioeingangseinstellungen L-1 und L-2
Sie können auswählen, ob die Audioeingangssignale über die
optischen Digitalanschlüsse [L-1/L-2 DIGITAL INPUT (COAXIAL/
OPTICAL)] oder die analogen Anschlüsse eingespeist werden
sollen. Bei Vornahme der folgenden Einstellung müssen Sie die
zeitliche Beschränkung beachten. Wird die Zeit überschritten, bevor
die Einstellung vorgenommen wurde, dann müssen Sie den
Vorgang von vorne durchführen.
1
Drücken Sie die Taste SETTING.
Im Display wird der zuletzt eingestellte Parameter angezeigt.
2
Wählen Sie mit den F oder G die Anzeige der
Eingangseinstellung L-1, L-2 aus.
SCART VIDEO
^
/ SCART S-VIDEO / SCART
:
/P
-Bild. Schalten Sie das TV-Gerät auf den
B
R
VIDEO
S-VIDEO
^
/
/P
-Signalen
B
R
