ARD-AYCF64
3
Installation
3.1
Montage des ARD-AYCF64
Legen Sie zunächst den Standort für die Montage des ARD-
AYCF64 fest. Das Gerät sollte sich auf Schulterhöhe befinden.
Bohren Sie auf der Rückseite des Geräts Löcher für die
Montage des ARD-AYCF64. Für die US-Einbaudosen-Installation
befinden sich auf der Rückseite der Abdeckung zwei
Bohrungsmarkierungen, die speziell für die US-Einbaudose
vorgesehen sind (A, im Diagramm unten).

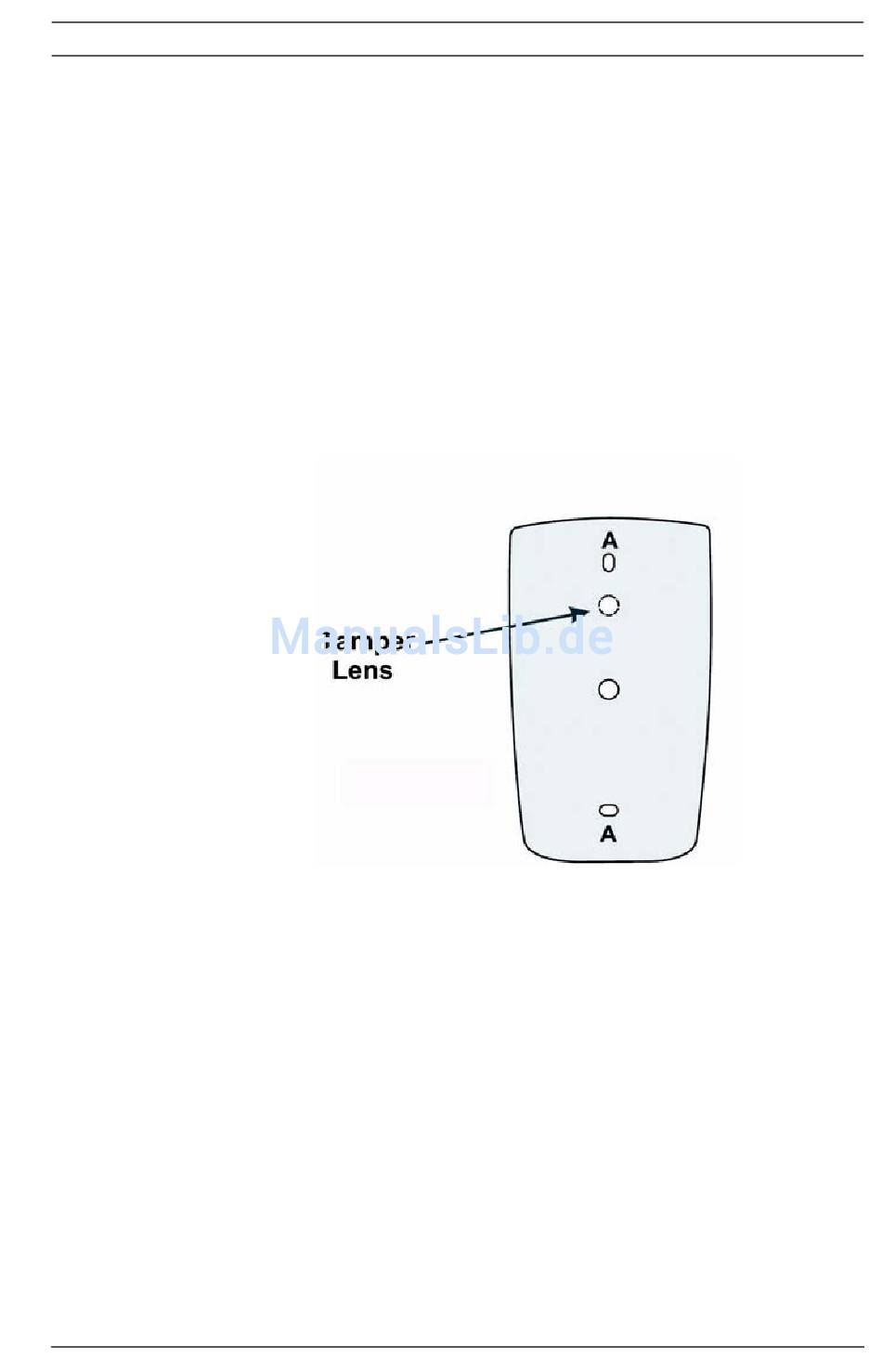

Bild 3.1 Bohren von Montagelöchern
Führen Sie das Schnittstellenkabel vom ARD-AYCF64 zum
Kontroller.
Schrauben Sie die hintere Abdeckung des ARD-AYCF64 am
gewünschten Montageort an.
Legen Sie die vordere Abdeckung des ARD-AYCF64 an die
angebrachte hintere Abdeckung an.
Befestigen Sie die vordere Abdeckung mit der im Montagesatz
mitgelieferten Sicherheitsschraube. Für das Festziehen der
Sicherheitsschraube wird ein L-förmiges Werkzeug mitgeliefert.
Bosch Access Systems GmbH
Installationshandbuch
Installation | de
| V 1.2 | 2010.09
9
