ARD-AYCF64
HINWEIS!
–
–
–

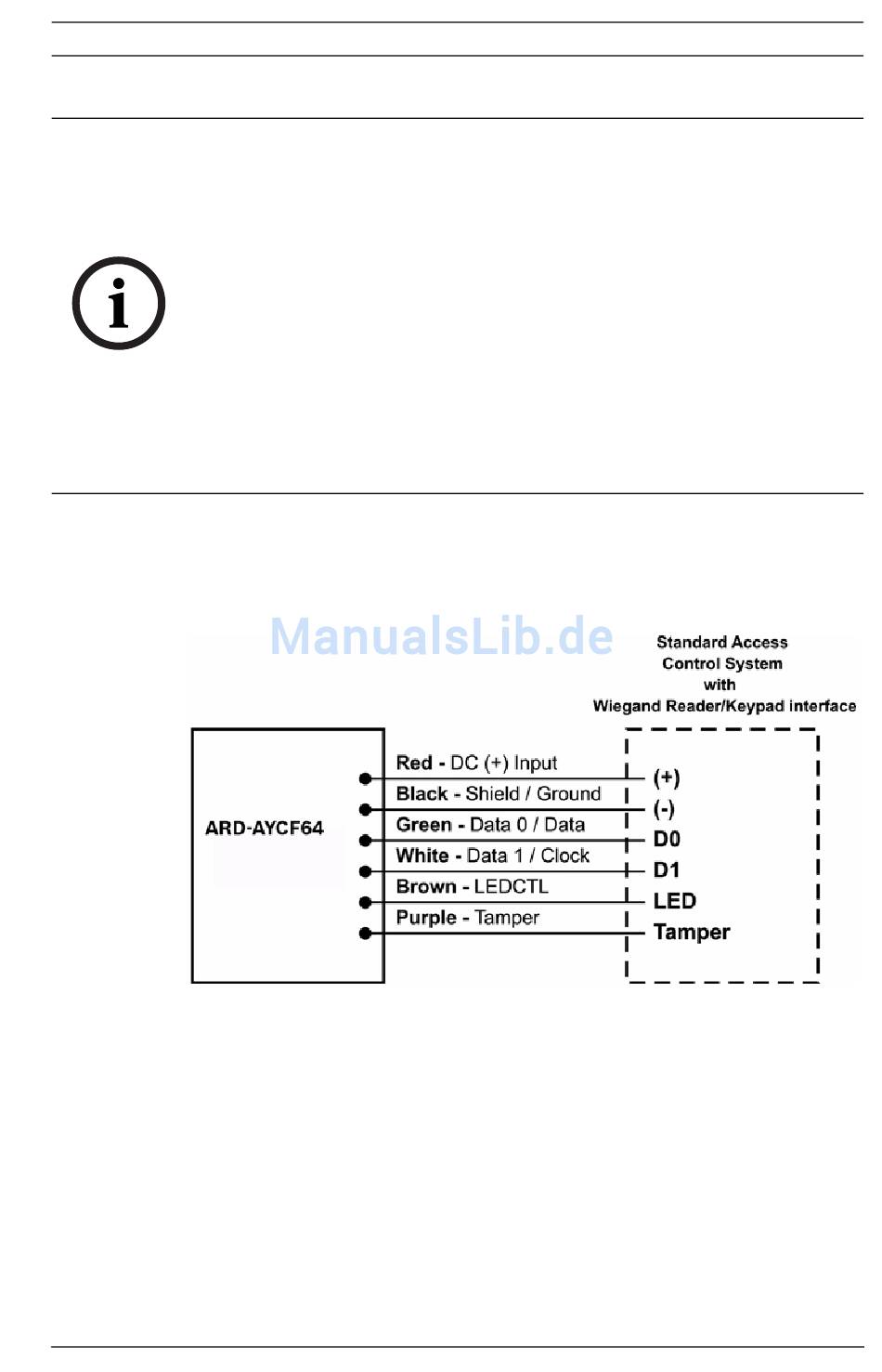

Der Schaltplan in Bild 4.1 zeigt die Verkabelung für die Leser-
Anwendung.
Bild 4.1 Leser-Anwendung
Bosch Access Systems GmbH
Die einzelnen Drähte des Geräts sind nach dem Wiegand-
Standard farbcodiert.
Bei Verwendung eines separaten Netzteils für den Leser
muss für dieses Netzteil und das Netzteil des Kontrollers
eine gemeinsame Masse vorhanden sein.
Die Abschirmung sollte vorzugsweise an einen
Erdanschluss bzw. Erdleiter am Panel oder auf der
Netzteilseite des Kabels angeschlossen werden. Diese
Konfiguration ist für die Abschirmung des Leser-Kabels
gegen externe Störungen die beste Lösung.
Installationshandbuch
Verkabelungsanleitung | de
11
| V 1.2 | 2010.09
