Installationshandbuch AT 2000 Analog/AFS (Einbaumodul)
4.6
Parametrierung in den AT 2000 Analog/AFS laden
Reihenfolge beim Laden einer Parametrierdatei:
1. Verbindung zwischen Parametrier–PC und AT 2000 Analog/AFS
mittels 9–poligem 1:1 Schnittstellenkabel herstellen.
2. Die bereits erstellte Parametrierdatei für den AT 2000 Analog/AFS
aus dem Programm "WPAT2000" aufrufen.

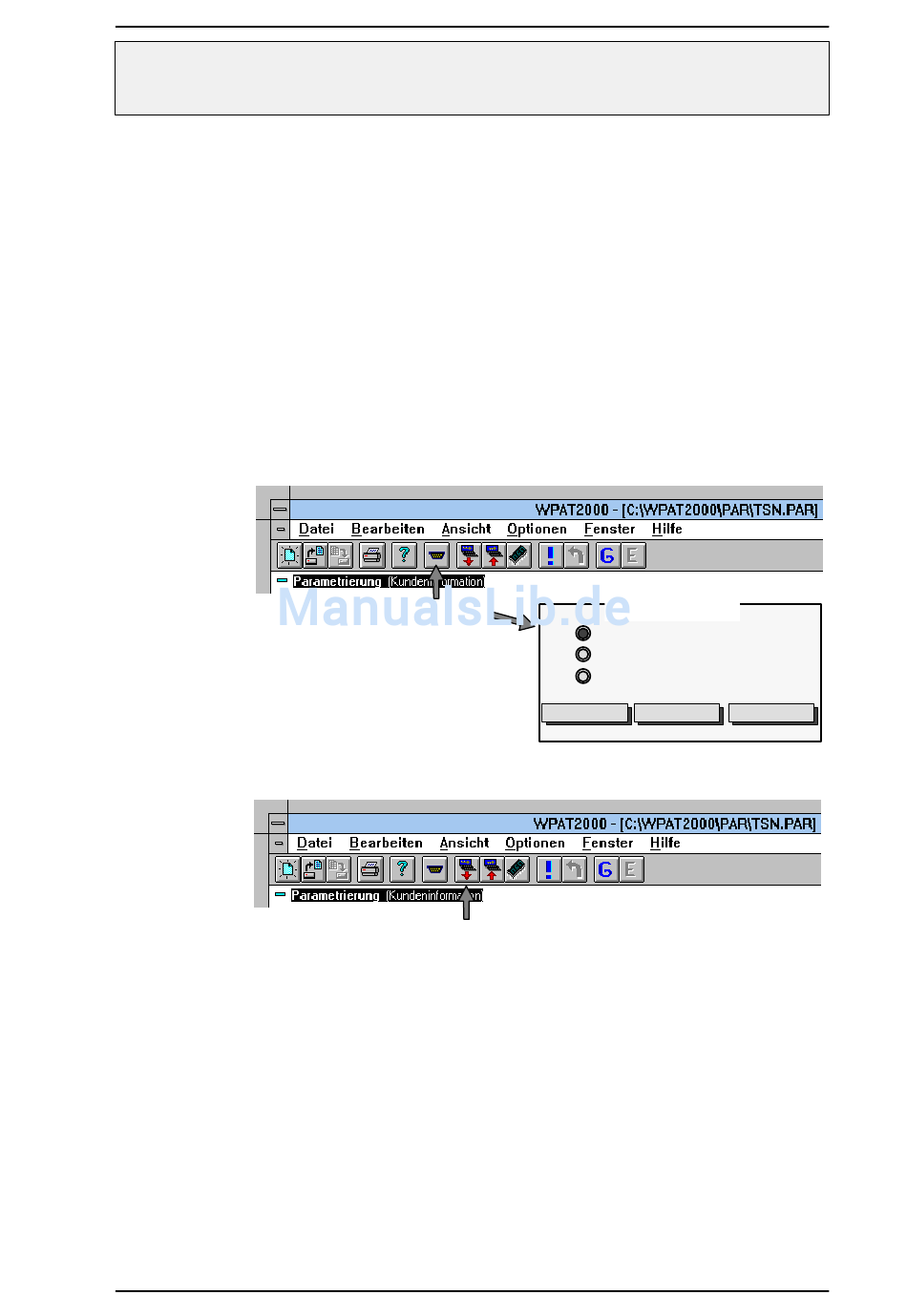

3. Parametrier–Schnittstelle wählen.
– Das Symbol "Kommunikation" anklicken.
– Schnittstelle je nach Parametrier–PC wählen (COM 1 bis COM 3).
– Bestätigen mit "OK".
Symbol "Kommunikation"
4. Aus der Symbolleiste Symbol "Laden" anklicken.
5. Nach dem Laden leuchten die rote "Alarm–LED" und die gelbe
"Störung Allgemein–LED" für ca. 3 Sekunden (Selbsttest).
Anschließend leuchtet die grüne "Betriebs–LED".
610–3.002.130.733
Fortsetzung Parametrierung
– 15 –
3.002.219.591
Schnittstelle
COM 1
COM 2
COM 3
OK
Abbruch Hilfe
A5/Sept. 98/ol
