Blatt 5 / 30 - Ausgabe 03
ARE I2 / RS 232 Bedienungsanleitung
Lesegerät mit
Transponder
integrierter
(mobiler Datenspeicher)
Antenne
ARE I2

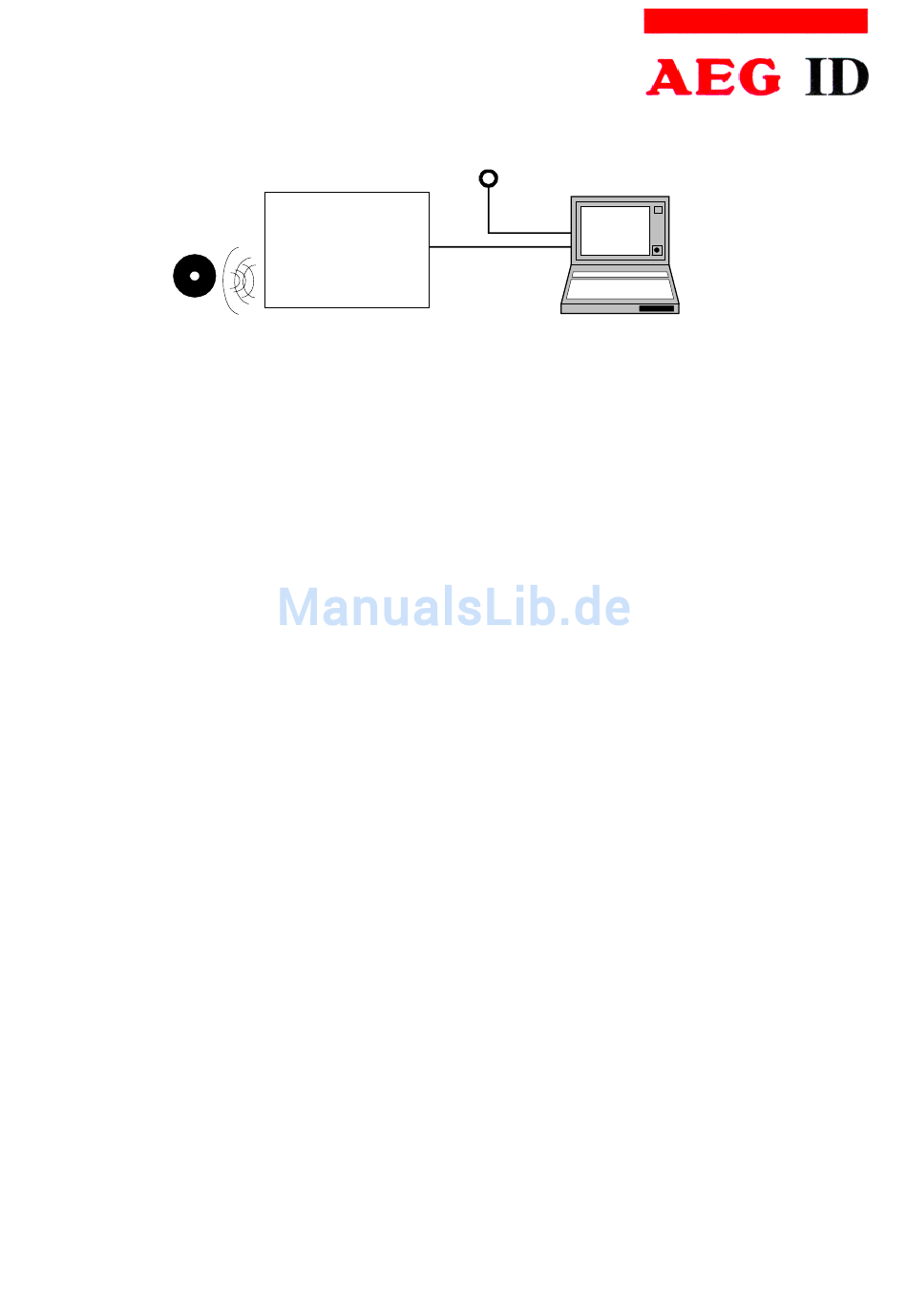

Abbildung 1: Struktur des Lesesystemes
3

Installation

Für eine zuverlässige Inbetriebnahme des Lesegerätes sind die in den folgenden Unterkapiteln
beschriebenen Arbeitsgänge sorgfältig und unter Beachtung der Reihenfolge nur von dafür
ausgebildetem Personal durchzuführen.
3.1 Montage des Lesegerätegehäuses
Das Lesegerät kann auf beliebiger Unterlage montiert werden. Die Entfernung zwischen Lese-
gerät und Transponder ist auf die magnetischen Kopplungseigenschaften der verwendeten
Partner abzustimmen. Weiterhin sind bei der Ausrichtung von Lesegerät und Transponder de-
ren Vorzugsrichtungen zu beachten. (siehe hierzu auch Kapitel 10).
Es wird empfohlen, diese Einheit an einen Ort zu montieren, wo sie vor tropfenden Flüssig-
keiten geschützt ist. Außerdem sollte darauf geachtet werden, daß sie trittgeschützt montiert
wird.
Achtung!
Die integrierte Antenne befindet sich im oberen Bereich, an der Stirnseite der Gehäuses.
Es ist darauf zu achten, daß dieser Bereich nicht direkt mit Metall in Berührung kommt.
Die Wechselwirkung der Antennenspule mit der metallischen Umgebung kann die Le-
sereichweite erheblich reduzieren.
Das Gerät kann mit den beiliegenden, aufrastbaren Befestigungsschienen vielfältigst auf ebe-
nen Platten, Profilen etc. montiert werden. Für die Montage muß das Gehäuse nicht geöffnet
werden. Falls die Kabel in der SAB-Haube bereits montiert sind, sollte die Haube während der
Montage zweckmäßigerweise entfernt werden.
3.2

Erdung der Auswerteeinheit

Die Auswerteeinheit ist potentialgebunden zu installieren. Dazu muß das Gerät mit dem Erd-
potential verbunden werden. Zu diesem Zweck verfügt das ARE I2 über einen 6,35mm Flach-
steckeranschluß aussen am Gehäuse. Aus EMV-Gründen ist das Gerät auf eine möglichst gro-
ße Fläche (Montageplatte, Chassis) mit einem impedanzarmen Kabel zu erden.
24V
DC
RS232
(9-polig SubD)
