Beispiel: Einsatz als Verstärker für ein passives 3-Wege-Full-Range
System
Modelle „Thunder" und „Twister"
• Schalter (9) bzw. (15) in Stellung 80 bzw. 150 Hz bedeutet, daß die Ak-
tivweiche eingeschaltet ist und der Verstärker bzw. Verstärkerzweig nur
noch die Frequenzen oberhalb der Trennfrequenz von 80 bzw. 150 Hz
wiedergibt.
Diese Schalterstellung erfordert einen weiteren Verstärker/Verstärker-
zweig mit Aktivweiche, der für die Tiefbasswiedergabe zuständig ist.
Die Betriebsart hat den Vorteil, daß ein anderer Verstärker/Verstärker-
zweig die leistungszehrende Wiedergabe tiefster Frequenzen über-
nimmt und der Verstärker/Verstärkerzweig nur für die Wiedergabe des
übrigen Frequenzbereiches eingesetzt werden kann.
Außerdem wird es ermöglicht mittels der GAIN-Regler der Verstärker/-
Verstärkerzweige die Lautstärke der einzelnen Frequenzbereiche
aneinander anzupassen.
Modelle „Storm", „Hurricane" und „Twister"
• Schalter (9) bzw. (16) in Stellung 80 bzw. 150 Hz bedeutet, daß die
Aktivweiche eingeschaltet ist und der Verstärker bzw. Verstärkerzweig
nur noch die Frequenzen unterhalb der Trennfrequenz von 80 bzw.
150 Hz wiedergibt.
Diese Schalterstellung erfordert einen weiteren Verstärker/Verstärker-
zweig mit Aktivweiche, der für die Satellitenlautsprecher zuständig ist.
Die Betriebsart hat den Vorteil, daß der Verstärker/Verstärkerzweig die
leistungszehrende Wiedergabe des Tiefbassbereiches übernimmt und
ein anderer Verstärker/Verstärkerzweig nur für den Antrieb der Satel-
litenlautsprecher eingesetzt werden kann.
Außerdem wird es ermöglicht mittels der GAIN-Regler der Verstärker/-
Verstärkerzweige die Lautstärke der einzelnen Frequenzbereiche an-
einander anzupassen.
24
Storm, Hurricane:
CROSS
OVER
Verstärker
OFF
150Hz
80Hz
Subwoofer
Twister:
Verstärker
Subwoofer
Satellitenlautsprechersystem

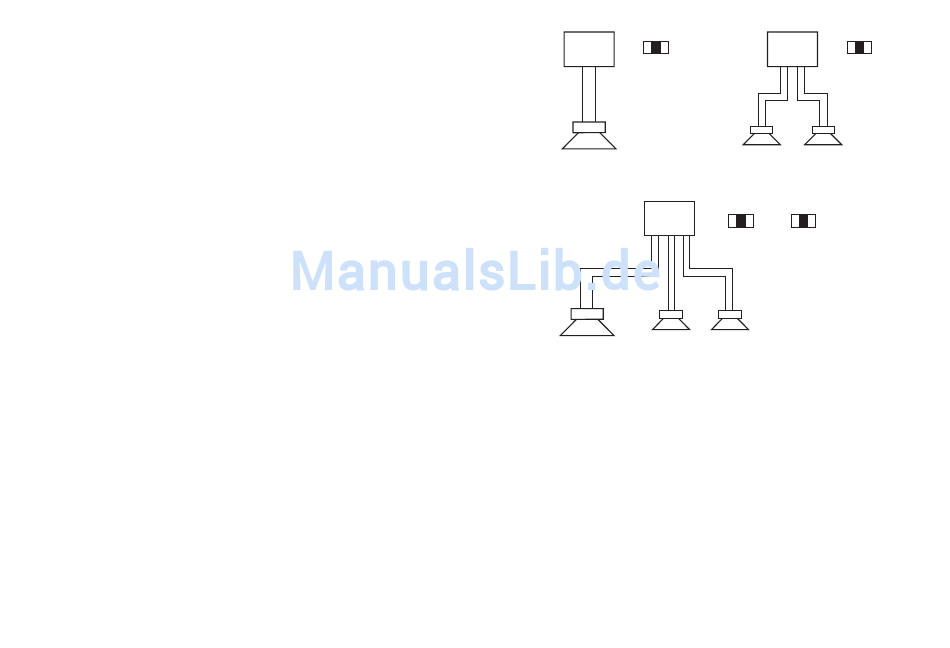

Beispiel: Einsatz als Verstärker für ein Satellitenlautsprechersystem mit
Subwoofer, bei dem der Subwoofer mit einem Verstärker
/ Verstärkerzweig betrieben wird. Die übrigen Lautsprecher
werden von einem anderen Verstärker / Verstärkerzweig ange-
trieben.
11. Inbetriebnahme
• Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit.
• Klemmen Sie nach der Überprüfung den Minuspol der Batterie wieder an.
• Drehen Sie den GAIN-Regler (13) bzw. die GAIN-Regler für Kanal 1 und
2 (17) und für Kanal 3 und 4 (20) beim Modell „Twister" gegen den
Uhrzeigersinn auf Minimum.
• Schieben Sie den Schalter für die Aktivweiche CROSSOVER (9) bzw. die
Thunder:
CROSS
OVER
Verstärker
OFF
150Hz
80Hz
Satellitenlautsprechersystem
HIGH PASS
LOW PASS
CROSSOVER
CROSSOVER
OFF
150Hz
OFF
150Hz
80Hz
80Hz
25
