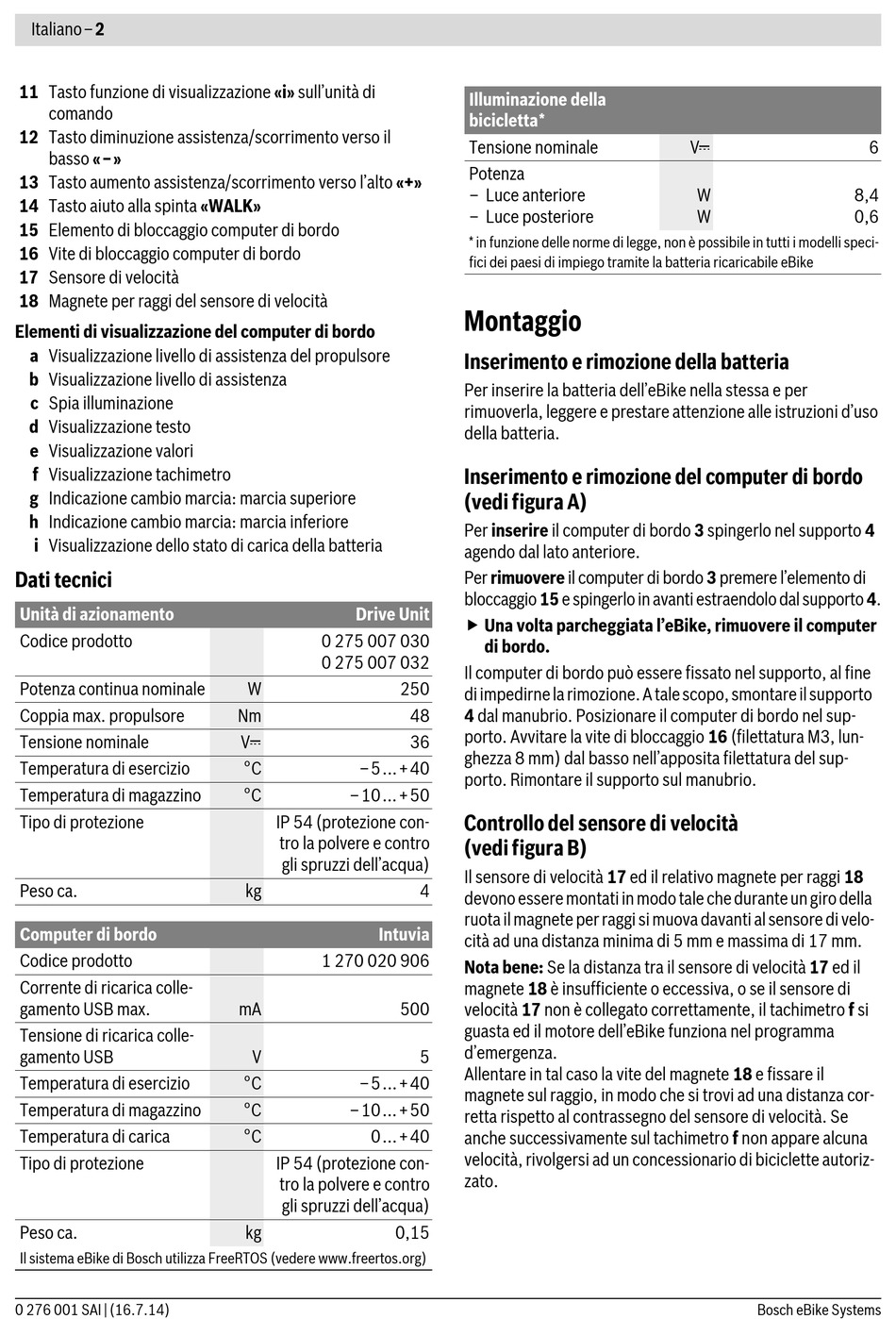

Italiano–2
11 Tasto funzione di visualizzazione «i» sull'unità di
comando
12 Tasto diminuzione assistenza/scorrimento verso il
basso «–»
13 Tasto aumento assistenza/scorrimento verso l'alto «+»
14 Tasto aiuto alla spinta «WALK»
15 Elemento di bloccaggio computer di bordo
16 Vite di bloccaggio computer di bordo
17 Sensore di velocità
18 Magnete per raggi del sensore di velocità
Elementi di visualizzazione del computer di bordo
a Visualizzazione livello di assistenza del propulsore
b Visualizzazione livello di assistenza
c Spia illuminazione
d Visualizzazione testo
e Visualizzazione valori
f Visualizzazione tachimetro
g Indicazione cambio marcia: marcia superiore
h Indicazione cambio marcia: marcia inferiore
i Visualizzazione dello stato di carica della batteria

Dati tecnici

Unità di azionamento
Codice prodotto
Potenza continua nominale
Coppia max. propulsore
Tensione nominale
Temperatura di esercizio
Temperatura di magazzino
Tipo di protezione
Peso ca.
Computer di bordo
Codice prodotto
Corrente di ricarica colle-
gamento USB max.
Tensione di ricarica colle-
gamento USB
Temperatura di esercizio
Temperatura di magazzino
Temperatura di carica
Tipo di protezione
Peso ca.
Il sistema eBike di Bosch utilizza FreeRTOS (vedere www.freertos.org)
0 276 001 SAI | (16.7.14)
Drive Unit
0 275 007 030
0 275 007 032
W 250
Nm
V
°C –5...+40
°C –10...+50
IP 54 (protezione con-
tro la polvere e contro
gli spruzzi dell'acqua)
kg
Intuvia
1 270 020 906
mA 500
V
°C –5...+40
°C –10...+50
°C 0...+40
IP 54 (protezione con-
tro la polvere e contro
gli spruzzi dell'acqua)
kg 0,15
Illuminazione della
bicicletta*
Tensione nominale
Potenza
– Luce anteriore
– Luce posteriore
* in funzione delle norme di legge, non è possibile in tutti i modelli speci-
fici dei paesi di impiego tramite la batteria ricaricabile eBike
Montaggio

Inserimento e rimozione della batteria

Per inserire la batteria dell'eBike nella stessa e per
rimuoverla, leggere e prestare attenzione alle istruzioni d'uso
della batteria.
Inserimento e rimozione del computer di bordo
(vedi figura A)
Per inserire il computer di bordo 3 spingerlo nel supporto 4
agendo dal lato anteriore.
Per rimuovere il computer di bordo 3 premere l'elemento di
bloccaggio 15 e spingerlo in avanti estraendolo dal supporto 4.
 Una volta parcheggiata l'eBike, rimuovere il computer
di bordo.
Il computer di bordo può essere fissato nel supporto, al fine
di impedirne la rimozione. A tale scopo, smontare il supporto
48 4 dal manubrio. Posizionare il computer di bordo nel sup-
porto. Avvitare la vite di bloccaggio 16 (filettatura M3, lun-
36
ghezza 8 mm) dal basso nell'apposita filettatura del sup-
porto. Rimontare il supporto sul manubrio.
Controllo del sensore di velocità
(vedi figura B)
Il sensore di velocità 17 ed il relativo magnete per raggi 18
4
devono essere montati in modo tale che durante un giro della
ruota il magnete per raggi si muova davanti al sensore di velo-
cità ad una distanza minima di 5 mm e massima di 17 mm.
Nota bene: Se la distanza tra il sensore di velocità 17 ed il
magnete 18 è insufficiente o eccessiva, o se il sensore di
velocità 17 non è collegato correttamente, il tachimetro f si
guasta ed il motore dell'eBike funziona nel programma
d'emergenza.
5
Allentare in tal caso la vite del magnete 18 e fissare il
magnete sul raggio, in modo che si trovi ad una distanza cor-
retta rispetto al contrassegno del sensore di velocità. Se
anche successivamente sul tachimetro f non appare alcuna
velocità, rivolgersi ad un concessionario di biciclette autoriz-
zato.
V
W 8,4
W 0,6
Bosch eBike Systems
