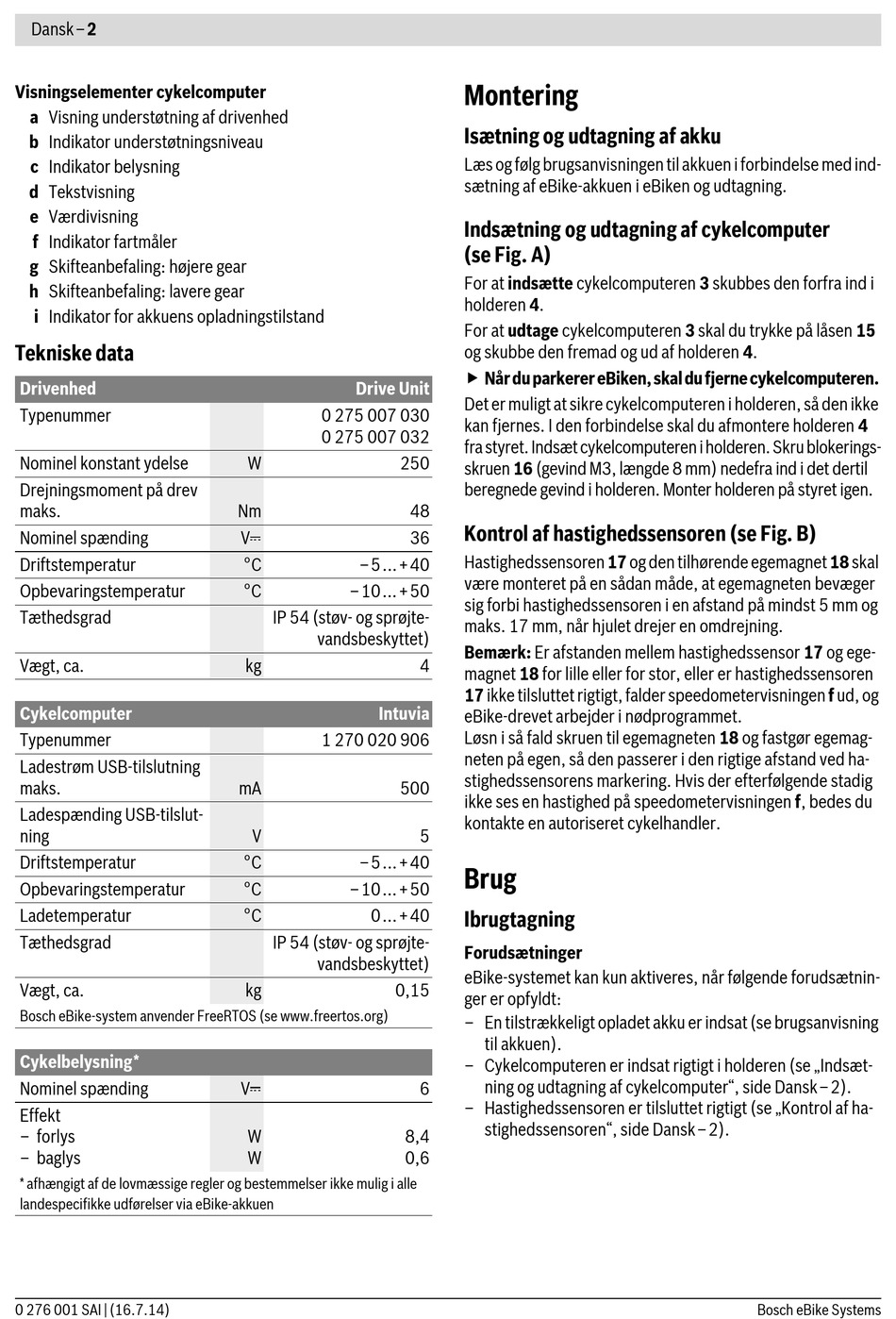

Dansk–2
Visningselementer cykelcomputer
a Visning understøtning af drivenhed
b Indikator understøtningsniveau
c Indikator belysning
d Tekstvisning
e Værdivisning
f Indikator fartmåler
g Skifteanbefaling: højere gear
h Skifteanbefaling: lavere gear
i Indikator for akkuens opladningstilstand

Tekniske data

Drivenhed
Typenummer
Nominel konstant ydelse
Drejningsmoment på drev
maks.
Nominel spænding
Driftstemperatur
Opbevaringstemperatur
Tæthedsgrad
Vægt, ca.
Cykelcomputer
Typenummer
Ladestrøm USB-tilslutning
maks.
Ladespænding USB-tilslut-
ning
Driftstemperatur
Opbevaringstemperatur
Ladetemperatur
Tæthedsgrad
Vægt, ca.
Bosch eBike-system anvender FreeRTOS (se www.freertos.org)
Cykelbelysning*
Nominel spænding
Effekt
– forlys
– baglys
* afhængigt af de lovmæssige regler og bestemmelser ikke mulig i alle
landespecifikke udførelser via eBike-akkuen
0 276 001 SAI | (16.7.14)
Drive Unit
0 275 007 030
0 275 007 032
W 250
Nm
V
°C –5...+40
°C –10...+50
IP 54 (støv- og sprøjte-
vandsbeskyttet)
kg
Intuvia
1 270 020 906
mA 500
V
°C –5...+40
°C –10...+50
°C 0...+40
IP 54 (støv- og sprøjte-
vandsbeskyttet)
kg 0,15
V
W 8,4
W 0,6
Montering
Isætning og udtagning af akku
Læs og følg brugsanvisningen til akkuen i forbindelse med ind-
sætning af eBike-akkuen i eBiken og udtagning.
Indsætning og udtagning af cykelcomputer
(se Fig. A)
For at indsætte cykelcomputeren 3 skubbes den forfra ind i
holderen 4.
For at udtage cykelcomputeren 3 skal du trykke på låsen 15
og skubbe den fremad og ud af holderen 4.
 Når du parkerer eBiken, skal du fjerne cykelcomputeren.
Det er muligt at sikre cykelcomputeren i holderen, så den ikke
kan fjernes. I den forbindelse skal du afmontere holderen 4
fra styret. Indsæt cykelcomputeren i holderen. Skru blokerings-
skruen 16 (gevind M3, længde 8 mm) nedefra ind i det dertil
beregnede gevind i holderen. Monter holderen på styret igen.
48
Kontrol af hastighedssensoren (se Fig. B)
36
Hastighedssensoren 17 og den tilhørende egemagnet 18 skal
være monteret på en sådan måde, at egemagneten bevæger
sig forbi hastighedssensoren i en afstand på mindst 5 mm og
maks. 17 mm, når hjulet drejer en omdrejning.
Bemærk: Er afstanden mellem hastighedssensor 17 og ege-
4
magnet 18 for lille eller for stor, eller er hastighedssensoren
17 ikke tilsluttet rigtigt, falder speedometervisningen f ud, og
eBike-drevet arbejder i nødprogrammet.
Løsn i så fald skruen til egemagneten 18 og fastgør egemag-
neten på egen, så den passerer i den rigtige afstand ved ha-
stighedssensorens markering. Hvis der efterfølgende stadig
ikke ses en hastighed på speedometervisningen f, bedes du
kontakte en autoriseret cykelhandler.
5
Brug
Ibrugtagning
Forudsætninger
eBike-systemet kan kun aktiveres, når følgende forudsætnin-
ger er opfyldt:
– En tilstrækkeligt opladet akku er indsat (se brugsanvisning
til akkuen).
– Cykelcomputeren er indsat rigtigt i holderen (se „Indsæt-
ning og udtagning af cykelcomputer", side Dansk–2).
6
– Hastighedssensoren er tilsluttet rigtigt (se „Kontrol af ha-
stighedssensoren", side Dansk–2).
