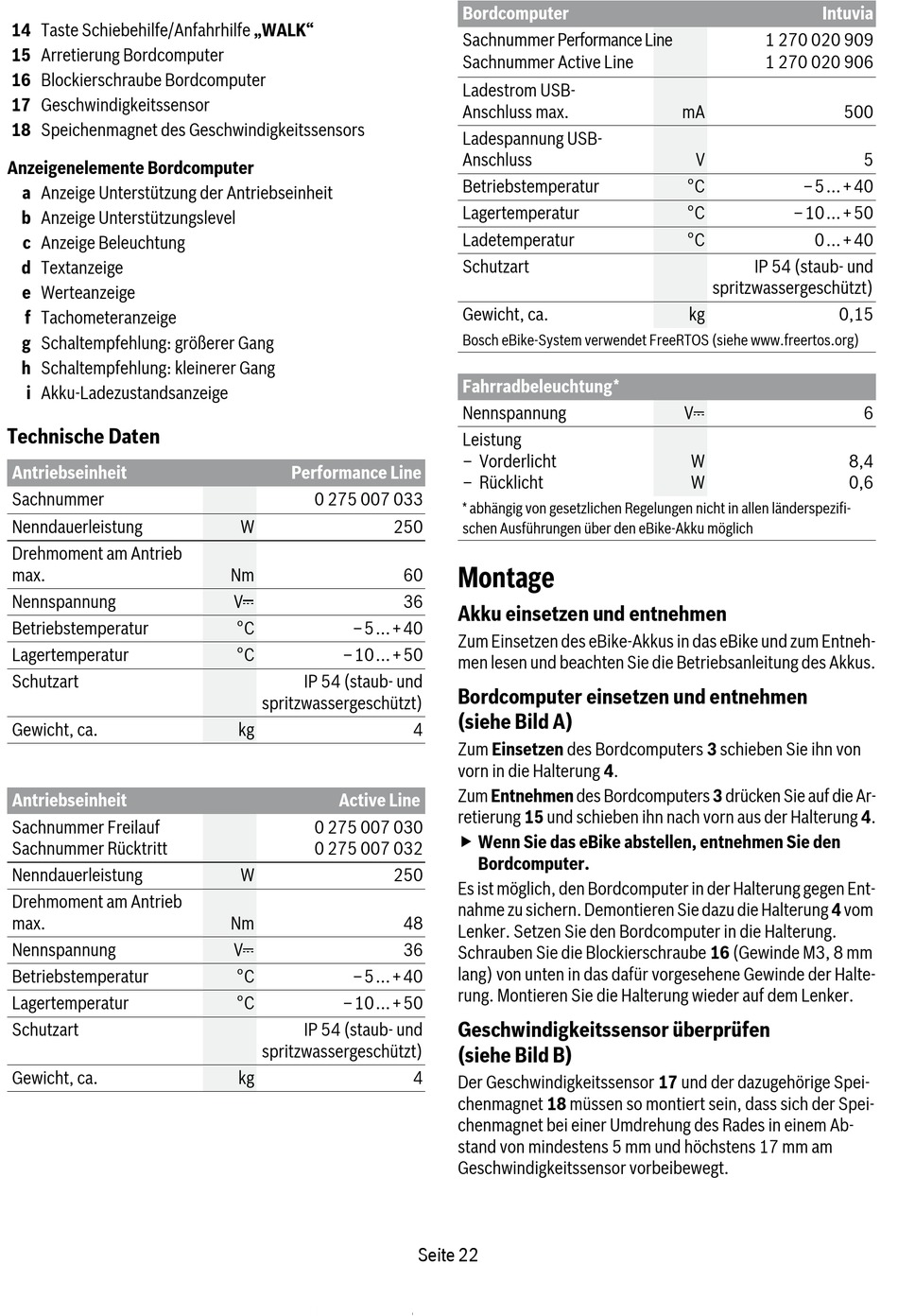

Montage - Bosch Active Line Originalbetriebsanleitung

Deutsch–2
14 Taste Schiebehilfe/Anfahrhilfe „WALK"
15 Arretierung Bordcomputer
16 Blockierschraube Bordcomputer
17 Geschwindigkeitssensor
18 Speichenmagnet des Geschwindigkeitssensors
Anzeigenelemente Bordcomputer
a Anzeige Unterstützung der Antriebseinheit
b Anzeige Unterstützungslevel
c Anzeige Beleuchtung
d Textanzeige
e Werteanzeige
f Tachometeranzeige
g Schaltempfehlung: größerer Gang
h Schaltempfehlung: kleinerer Gang
i Akku-Ladezustandsanzeige
Technische Daten
Antriebseinheit
Sachnummer
Nenndauerleistung
Drehmoment am Antrieb
max.
Nennspannung
Betriebstemperatur
Lagertemperatur
Schutzart
Gewicht, ca.
Antriebseinheit
Sachnummer Freilauf
Sachnummer Rücktritt
Nenndauerleistung
Drehmoment am Antrieb
max.
Nennspannung
Betriebstemperatur
Lagertemperatur
Schutzart
Gewicht, ca.
0 276 001 SPI | (16.7.14)
Performance Line
0 275 007 033
W 250
Nm
V
°C –5...+40
°C –10...+50
IP 54 (staub- und
spritzwassergeschützt)
kg
Active Line
0 275 007 030
0 275 007 032
W 250
Nm
V
°C –5...+40
°C –10...+50
IP 54 (staub- und
spritzwassergeschützt)
kg
Bordcomputer
Sachnummer Performance Line
Sachnummer Active Line
Ladestrom USB-
Anschluss max.
Ladespannung USB-
Anschluss
Betriebstemperatur
Lagertemperatur
Ladetemperatur
Schutzart
Gewicht, ca.
Bosch eBike-System verwendet FreeRTOS (siehe www.freertos.org)
Fahrradbeleuchtung*
Nennspannung
Leistung
– Vorderlicht
– Rücklicht
* abhängig von gesetzlichen Regelungen nicht in allen länderspezifi-
schen Ausführungen über den eBike-Akku möglich

Montage

60
36
Akku einsetzen und entnehmen
Zum Einsetzen des eBike-Akkus in das eBike und zum Entneh-
men lesen und beachten Sie die Betriebsanleitung des Akkus.
Bordcomputer einsetzen und entnehmen
(siehe Bild A)
4
Zum Einsetzen des Bordcomputers 3 schieben Sie ihn von
vorn in die Halterung 4.
Zum Entnehmen des Bordcomputers 3 drücken Sie auf die Ar-
retierung 15 und schieben ihn nach vorn aus der Halterung 4.
 Wenn Sie das eBike abstellen, entnehmen Sie den
Bordcomputer.
Es ist möglich, den Bordcomputer in der Halterung gegen Ent-
nahme zu sichern. Demontieren Sie dazu die Halterung 4 vom
48
Lenker. Setzen Sie den Bordcomputer in die Halterung.
36
Schrauben Sie die Blockierschraube 16 (Gewinde M3, 8 mm
lang) von unten in das dafür vorgesehene Gewinde der Halte-
rung. Montieren Sie die Halterung wieder auf dem Lenker.
Geschwindigkeitssensor überprüfen
(siehe Bild B)
4
Der Geschwindigkeitssensor 17 und der dazugehörige Spei-
chenmagnet 18 müssen so montiert sein, dass sich der Spei-
chenmagnet bei einer Umdrehung des Rades in einem Ab-
stand von mindestens 5 mm und höchstens 17 mm am
Geschwindigkeitssensor vorbeibewegt.
Seite 22
Intuvia
1 270 020 909
1 270 020 906
mA 500
V
°C –5...+40
°C –10...+50
°C 0...+40
IP 54 (staub- und
spritzwassergeschützt)
kg 0,15
V
W 8,4
W 0,6
