Verdrahtung

10
4

Verdrahtung

4.1

Verdrahtung auf einen Blick

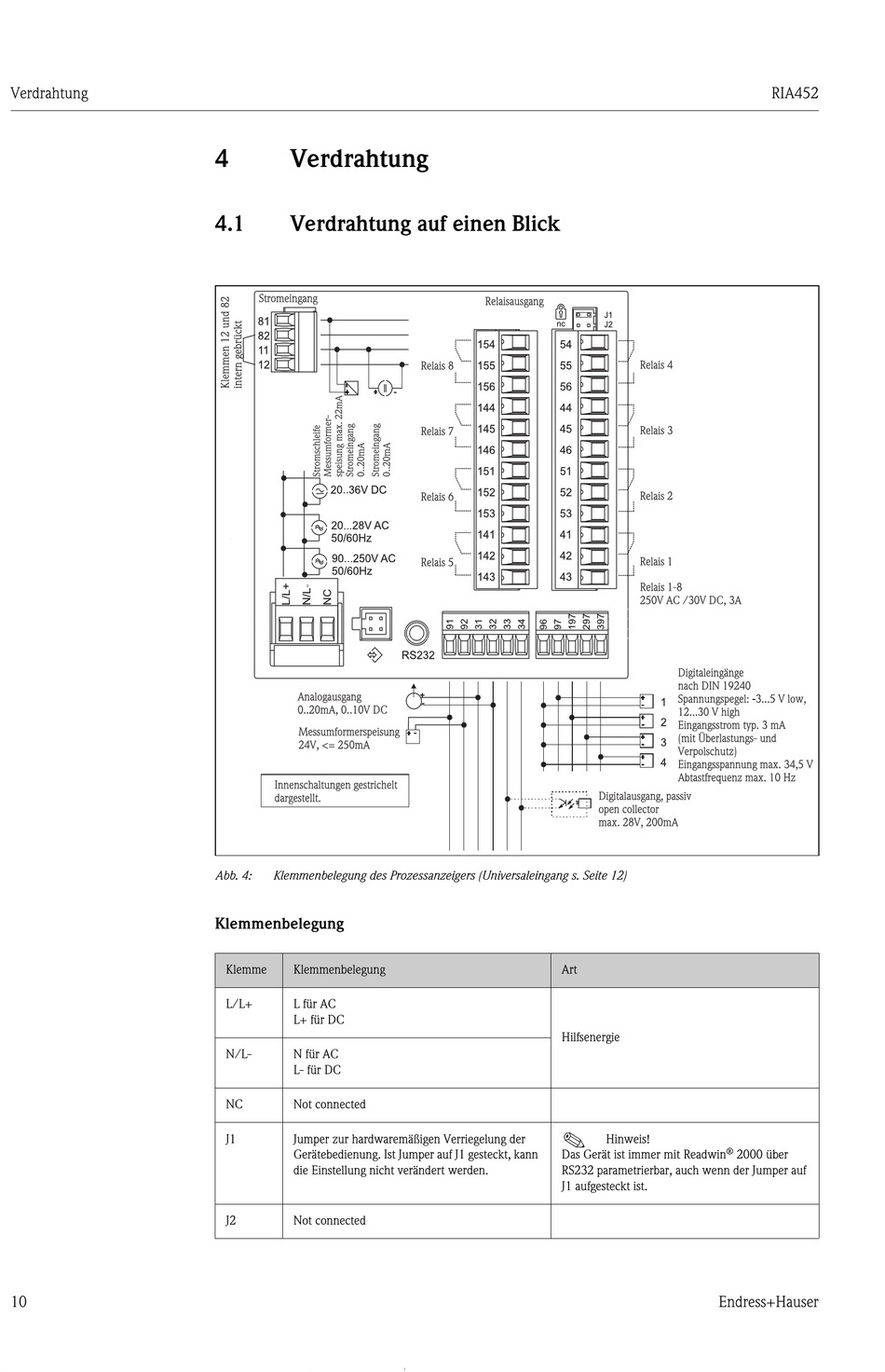

Abb. 4: Klemmenbelegung des Prozessanzeigers (Universaleingang s. Seite 12)

Klemmenbelegung

Klemme Klemmenbelegung
L/L+ L für AC
L+ für DC
N/L- N für AC
L- für DC
NC Not connected
J1 Jumper zur hardwaremäßigen Verriegelung der
Gerätebedienung. Ist Jumper auf J1 gesteckt, kann
die Einstellung nicht verändert werden.
J2 Not connected
Art
Hilfsenergie
!
Hinweis!
®
Das Gerät ist immer mit Readwin
RS232 parametrierbar, auch wenn der Jumper auf
J1 aufgesteckt ist.
Endress+Hauser
RIA452
2000 über
