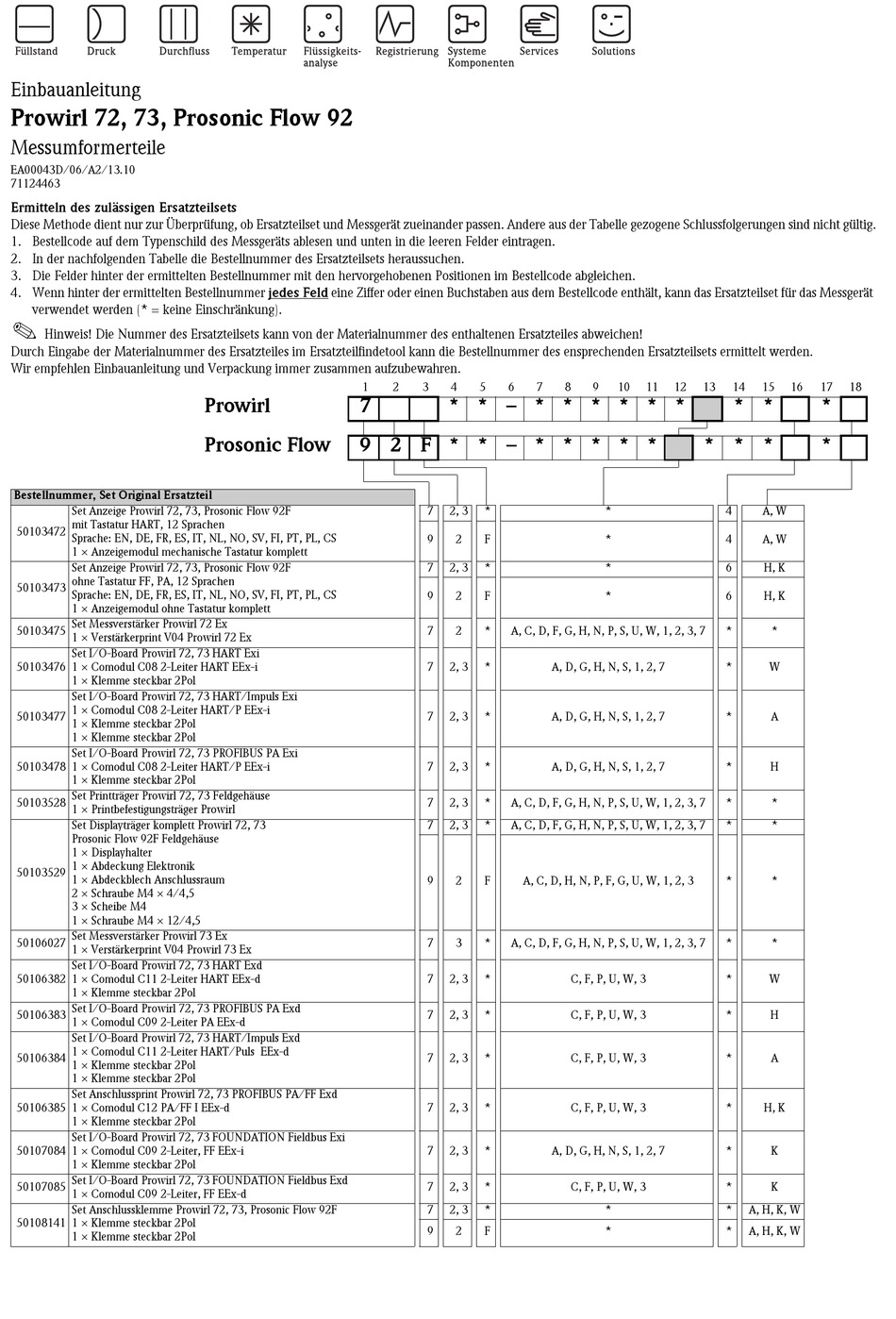

Einbauanleitung
Prowirl 72, 73, Prosonic Flow 92
Messumformerteile
EA00043D/06/A2/13.10
71124463
Ermitteln des zulässigen Ersatzteilsets
Diese Methode dient nur zur Überprüfung, ob Ersatzteilset und Messgerät zueinander passen. Andere aus der Tabelle gezogene Schlussfolgerungen sind nicht gültig.
1. Bestellcode auf dem Typenschild des Messgeräts ablesen und unten in die leeren Felder eintragen.
2. In der nachfolgenden Tabelle die Bestellnummer des Ersatzteilsets heraussuchen.
3. Die Felder hinter der ermittelten Bestellnummer mit den hervorgehobenen Positionen im Bestellcode abgleichen.
4. Wenn hinter der ermittelten Bestellnummer jedes Feld eine Ziffer oder einen Buchstaben aus dem Bestellcode enthält, kann das Ersatzteilset für das Messgerät
verwendet werden (* = keine Einschränkung).
!
Hinweis! Die Nummer des Ersatzteilsets kann von der Materialnummer des enthaltenen Ersatzteiles abweichen!
Durch Eingabe der Materialnummer des Ersatzteiles im Ersatzteilfindetool kann die Bestellnummer des ensprechenden Ersatzteilsets ermittelt werden.
Wir empfehlen Einbauanleitung und Verpackung immer zusammen aufzubewahren.
Bestellnummer, Set Original Ersatzteil
Set Anzeige Prowirl 72, 73, Prosonic Flow 92F
mit Tastatur HART, 12 Sprachen
50103472
Sprache: EN, DE, FR, ES, IT, NL, NO, SV, FI, PT, PL, CS
1 × Anzeigemodul mechanische Tastatur komplett
Set Anzeige Prowirl 72, 73, Prosonic Flow 92F
ohne Tastatur FF, PA, 12 Sprachen
50103473
Sprache: EN, DE, FR, ES, IT, NL, NO, SV, FI, PT, PL, CS
1 × Anzeigemodul ohne Tastatur komplett
Set Messverstärker Prowirl 72 Ex
50103475
1 × Verstärkerprint V04 Prowirl 72 Ex
Set I/O-Board Prowirl 72, 73 HART Exi
50103476 1 × Comodul C08 2-Leiter HART EEx-i
1 × Klemme steckbar 2Pol
Set I/O-Board Prowirl 72, 73 HART/Impuls Exi
1 × Comodul C08 2-Leiter HART/P EEx-i
50103477
1 × Klemme steckbar 2Pol
1 × Klemme steckbar 2Pol
Set I/O-Board Prowirl 72, 73 PROFIBUS PA Exi
50103478 1 × Comodul C08 2-Leiter HART/P EEx-i
1 × Klemme steckbar 2Pol
Set Printträger Prowirl 72, 73 Feldgehäuse
50103528
1 × Printbefestigungsträger Prowirl
Set Displayträger komplett Prowirl 72, 73
Prosonic Flow 92F Feldgehäuse
1 × Displayhalter
1 × Abdeckung Elektronik
50103529
1 × Abdeckblech Anschlussraum
2 × Schraube M4 × 4/4,5
3 × Scheibe M4
1 × Schraube M4 × 12/4,5
Set Messverstärker Prowirl 73 Ex
50106027
1 × Verstärkerprint V04 Prowirl 73 Ex
Set I/O-Board Prowirl 72, 73 HART Exd
50106382 1 × Comodul C11 2-Leiter HART EEx-d
1 × Klemme steckbar 2Pol
Set I/O-Board Prowirl 72, 73 PROFIBUS PA Exd
50106383
1 × Comodul C09 2-Leiter PA EEx-d
Set I/O-Board Prowirl 72, 73 HART/Impuls Exd
1 × Comodul C11 2-Leiter HART/Puls EEx-d
50106384
1 × Klemme steckbar 2Pol
1 × Klemme steckbar 2Pol
Set Anschlussprint Prowirl 72, 73 PROFIBUS PA/FF Exd
50106385 1 × Comodul C12 PA/FF I EEx-d
1 × Klemme steckbar 2Pol
Set I/O-Board Prowirl 72, 73 FOUNDATION Fieldbus Exi
50107084 1 × Comodul C09 2-Leiter, FF EEx-i
1 × Klemme steckbar 2Pol
Set I/O-Board Prowirl 72, 73 FOUNDATION Fieldbus Exd
50107085
1 × Comodul C09 2-Leiter, FF EEx-d
Set Anschlussklemme Prowirl 72, 73, Prosonic Flow 92F
50108141 1 × Klemme steckbar 2Pol
1 × Klemme steckbar 2Pol
1
Prowirl 7
Prosonic Flow 9 2 F * * – * * * * *
2 3 4 5 6 7
* * – * * * * * *
7 2, 3 *
9 2 F
7 2, 3 *
9 2 F
7 2 * A, C, D, F, G, H, N, P, S, U, W, 1, 2, 3, 7
7 2, 3 * A, D, G, H, N, S, 1, 2, 7
7 2, 3 * A, D, G, H, N, S, 1, 2, 7
7 2, 3 * A, D, G, H, N, S, 1, 2, 7
7 2, 3 * A, C, D, F, G, H, N, P, S, U, W, 1, 2, 3, 7
7 2, 3 * A, C, D, F, G, H, N, P, S, U, W, 1, 2, 3, 7
9 2 F A, C, D, H, N, P, F, G, U, W, 1, 2, 3
7 3 * A, C, D, F, G, H, N, P, S, U, W, 1, 2, 3, 7
7 2, 3 *
7 2, 3 *
7 2, 3 *
7 2, 3 *
7 2, 3 * A, D, G, H, N, S, 1, 2, 7
7 2, 3 *
7 2, 3 *
9 2 F
8 9 10 11 12 13
* * *
* 4
* 4
* 6
* 6
*
*
*
*
*
*
*
*
C, F, P, U, W, 3 *
C, F, P, U, W, 3 *
C, F, P, U, W, 3 *
C, F, P, U, W, 3 *
*
C, F, P, U, W, 3 *
* *
* *
14 15 16 17 18
* * *
*
A, W
A, W
H, K
H, K
*
W
A
H
*
*
*
*
W
H
A
H, K
K
K
A, H, K, W
A, H, K, W
