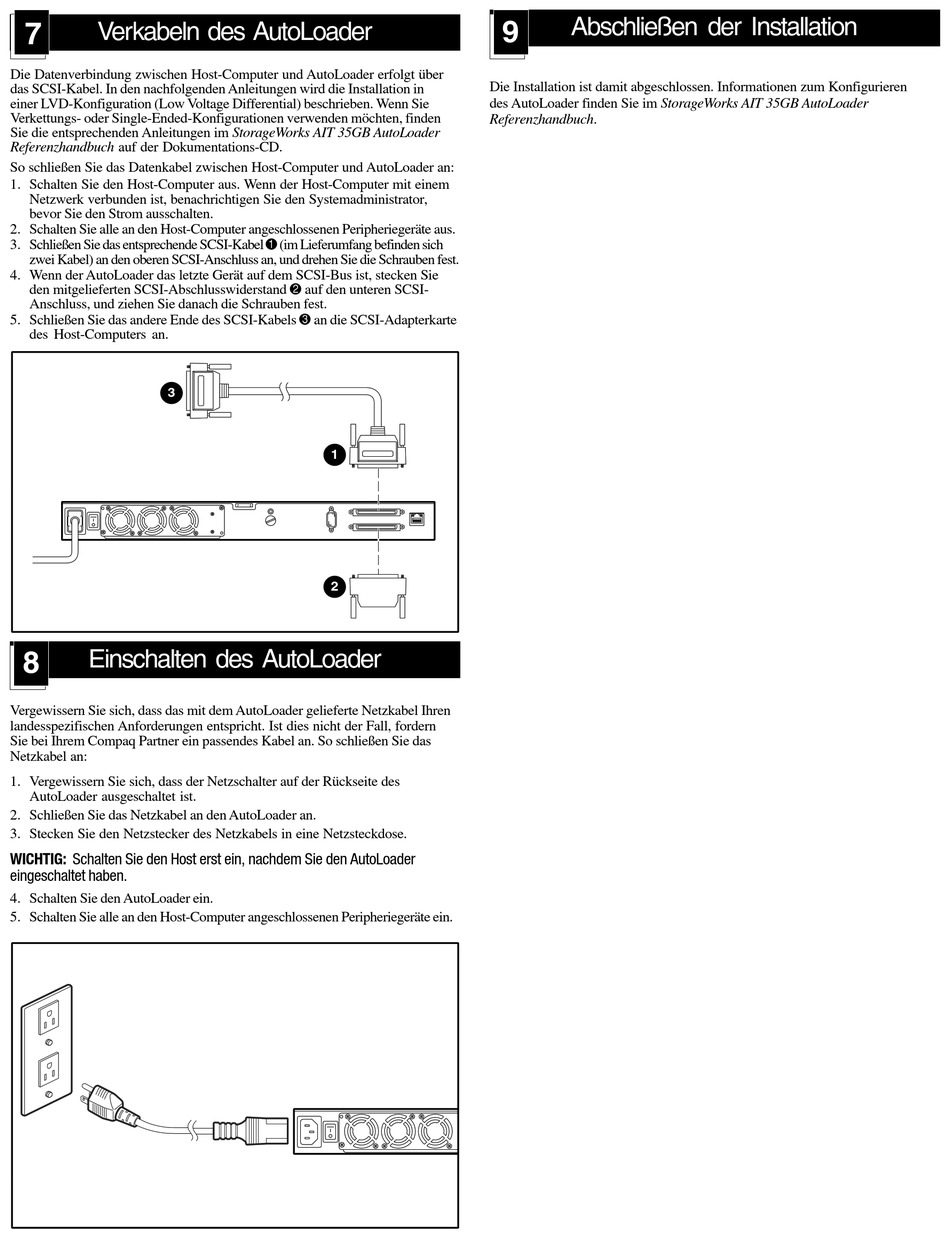

Verkabeln des AutoLoader
7
Die Datenverbindung zwischen Host-Computer und AutoLoader erfolgt über
das SCSI-Kabel. In den nachfolgenden Anleitungen wird die Installation in
einer LVD-Konfiguration (Low Voltage Differential) beschrieben. Wenn Sie
Verkettungs- oder Single-Ended-Konfigurationen verwenden möchten, finden
Sie die entsprechenden Anleitungen im StorageWorks AIT 35GB AutoLoader
Referenzhandbuch auf der Dokumentations-CD.
So schließen Sie das Datenkabel zwischen Host-Computer und AutoLoader an:
1. Schalten Sie den Host-Computer aus. Wenn der Host-Computer mit einem
Netzwerk verbunden ist, benachrichtigen Sie den Systemadministrator,
bevor Sie den Strom ausschalten.
2. Schalten Sie alle an den Host-Computer angeschlossenen Peripheriegeräte aus.
3. Schließen Sie das entsprechende SCSI-Kabel 1 (im Lieferumfang befinden sich
zwei Kabel) an den oberen SCSI-Anschluss an, und drehen Sie die Schrauben fest.
4. Wenn der AutoLoader das letzte Gerät auf dem SCSI-Bus ist, stecken Sie
den mitgelieferten SCSI-Abschlusswiderstand 2 auf den unteren SCSI-
Anschluss, und ziehen Sie danach die Schrauben fest.
5. Schließen Sie das andere Ende des SCSI-Kabels 3 an die SCSI-Adapterkarte
des Host-Computers an.
3
Einschalten des AutoLoader
8
Vergewissern Sie sich, dass das mit dem AutoLoader gelieferte Netzkabel Ihren
landesspezifischen Anforderungen entspricht. Ist dies nicht der Fall, fordern
Sie bei Ihrem Compaq Partner ein passendes Kabel an. So schließen Sie das
Netzkabel an:
1. Vergewissern Sie sich, dass der Netzschalter auf der Rückseite des
AutoLoader ausgeschaltet ist.
2. Schließen Sie das Netzkabel an den AutoLoader an.
3. Stecken Sie den Netzstecker des Netzkabels in eine Netzsteckdose.
WICHTIG: Schalten Sie den Host erst ein, nachdem Sie den AutoLoader
eingeschaltet haben.
4. Schalten Sie den AutoLoader ein.
5. Schalten Sie alle an den Host-Computer angeschlossenen Peripheriegeräte ein.
9
Die Installation ist damit abgeschlossen. Informationen zum Konfigurieren
des AutoLoader finden Sie im StorageWorks AIT 35GB AutoLoader
Referenzhandbuch.
1
2
Abschließen der Installation
