3

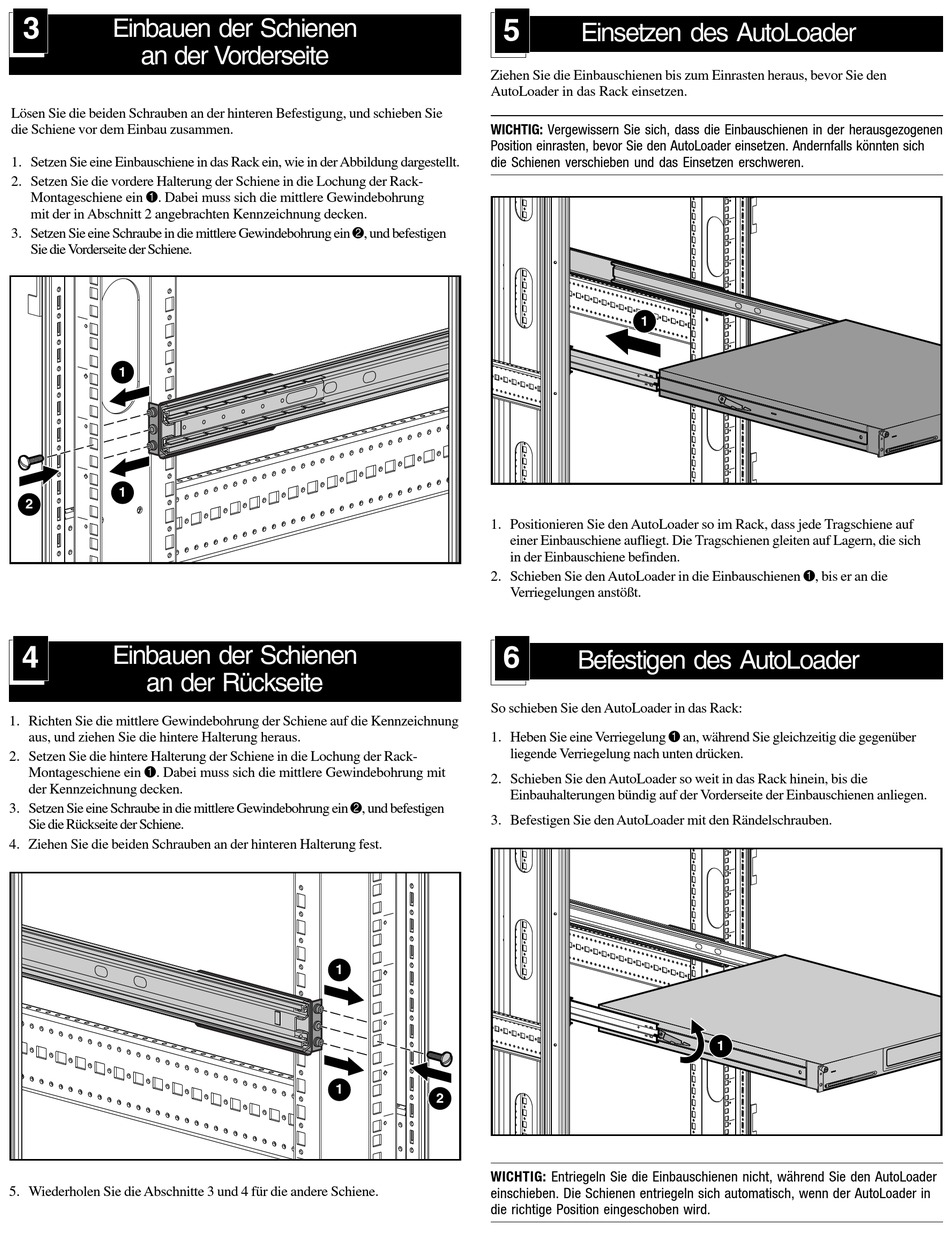

Einbauen der Schienen
an der Vorderseite
Lösen Sie die beiden Schrauben an der hinteren Befestigung, und schieben Sie
die Schiene vor dem Einbau zusammen.
1. Setzen Sie eine Einbauschiene in das Rack ein, wie in der Abbildung dargestellt.
2. Setzen Sie die vordere Halterung der Schiene in die Lochung der Rack-
Montageschiene ein 1. Dabei muss sich die mittlere Gewindebohrung
mit der in Abschnitt 2 angebrachten Kennzeichnung decken.
3. Setzen Sie eine Schraube in die mittlere Gewindebohrung ein 2, und befestigen
Sie die Vorderseite der Schiene.
1
1
2
4
Einbauen der Schienen
an der Rückseite
1. Richten Sie die mittlere Gewindebohrung der Schiene auf die Kennzeichnung
aus, und ziehen Sie die hintere Halterung heraus.
2. Setzen Sie die hintere Halterung der Schiene in die Lochung der Rack-
Montageschiene ein 1. Dabei muss sich die mittlere Gewindebohrung mit
der Kennzeichnung decken.
3. Setzen Sie eine Schraube in die mittlere Gewindebohrung ein 2, und befestigen
Sie die Rückseite der Schiene.
4. Ziehen Sie die beiden Schrauben an der hinteren Halterung fest.
5. Wiederholen Sie die Abschnitte 3 und 4 für die andere Schiene.
5
Ziehen Sie die Einbauschienen bis zum Einrasten heraus, bevor Sie den
AutoLoader in das Rack einsetzen.
WICHTIG: Vergewissern Sie sich, dass die Einbauschienen in der herausgezogenen
Position einrasten, bevor Sie den AutoLoader einsetzen. Andernfalls könnten sich
die Schienen verschieben und das Einsetzen erschweren.
1. Positionieren Sie den AutoLoader so im Rack, dass jede Tragschiene auf
einer Einbauschiene aufliegt. Die Tragschienen gleiten auf Lagern, die sich
in der Einbauschiene befinden.
2. Schieben Sie den AutoLoader in die Einbauschienen 1, bis er an die
Verriegelungen anstößt.
6
So schieben Sie den AutoLoader in das Rack:
1. Heben Sie eine Verriegelung 1 an, während Sie gleichzeitig die gegenüber
liegende Verriegelung nach unten drücken.
2. Schieben Sie den AutoLoader so weit in das Rack hinein, bis die
Einbauhalterungen bündig auf der Vorderseite der Einbauschienen anliegen.
3. Befestigen Sie den AutoLoader mit den Rändelschrauben.
1
1
2
WICHTIG: Entriegeln Sie die Einbauschienen nicht, während Sie den AutoLoader
einschieben. Die Schienen entriegeln sich automatisch, wenn der AutoLoader in
die richtige Position eingeschoben wird.
Einsetzen des AutoLoader
1
Befestigen des AutoLoader
1
