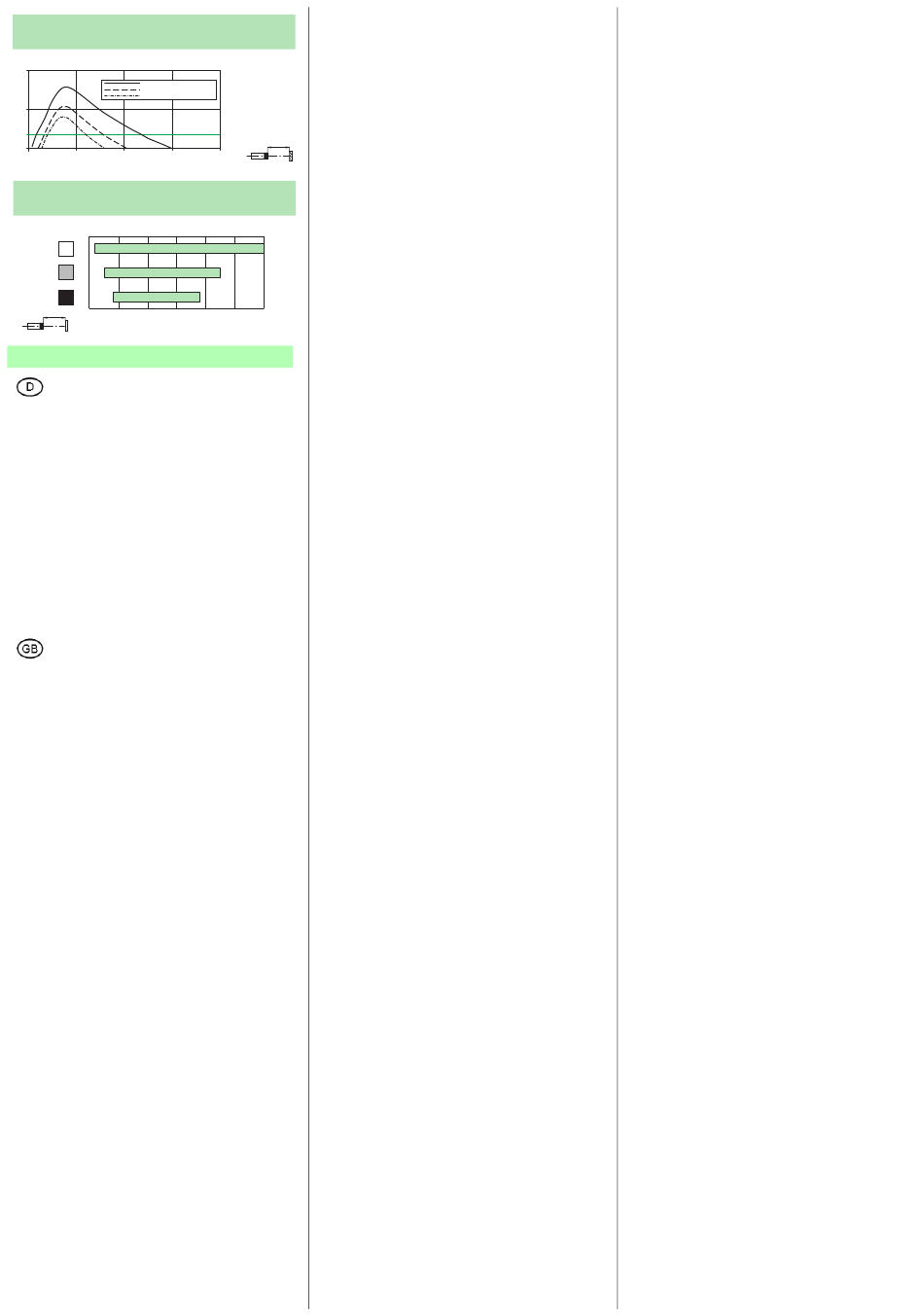

Relative Empfangslichtstärke
Relative received light strength
Intensité relative de la lumière reçue
Potencia relativa de recepción lumínica
Intensità relativa luce in ricezione
Funktionsreserve, Stability control, Réserve de fonctionnement,
Reserva de función, Funzione riserva
100
weiß/white/blanc/blanco/bianco
grau/bianco/gris/gris/grigio
schwarz/black/noir/negro/nero
10
1
0
100
200
300
Tastbereiche
Detection ranges
Distanzas utiles
Reflexion/Reflection
Réflexion/Reflexión
Riflesso
90 %
18 %
6 %
0
50
100
150
x
Einstellhinweise / adjustment instructions
Bestimmungsgemäße Verwendung:
Beim Reflexionslichttaster mit Hintergrundunterdrückung befinden sich Sender
und Empfänger in einem Gehäuse. Durch eine Winkelanordnung zwischen Sen-
der und Empfänger (2 Empfängerelemente) wird eine Ausblendung von Objekten
außerhalb des Tastbereiches erreicht.
Montagehinweise:
Die Sensoren können mit den Befestigungsschrauben direkt befestigt werden
oder über einen Haltewinkel (nicht im Lieferumfang).
Die Untergrundfläche muss plan sein, um Gehäuseverzug beim Festziehen zu
vermeiden. Es empfiehlt sich, die Mutter und Schraube mit Federscheiben zu si-
chern, um einer Dejustierung des Sensors vorzubeugen.
Justage:
Sensor auf den Hintergrund ausrichten. Sollte die gelbe LED leuchten, ist der
Tastbereich mit Hilfe des Tastweiteneinstellers so zu reduzieren bis die gelbe LED
erlischt.
Objekterfassung:
Das zu erfassende Objekt in der gewünschten maximalen Tastweite platzieren
und den Lichtfleck darauf ausrichten. Wird das Objekt erfasst, leuchtet die gelbe
LED.
Leuchtet diese nicht, muss die Tastweite am Potentiometer so lange eingestellt
werden bis sie bei Objekterfassung leuchtet.
Reinigung:
Wir empfehlen in regelmäßigen Abständen die Optikfläche zu reinigen und Ver-
schraubungen, sowie die Anschlussverbindungen zu überprüfen.
Intended use:
The transmitter and receiver are located in the same housing for direct detection
sensors with background blanking. Marking of objects outside the detection range
is achieved by arranging the angle between the transmitter and receiver (2 recei-
ver elements).
Mounting instructions:
The sensors can be fastened directly with fixing screws or with a support bracket
(not included with delivery).
The surface underneath must be flat to prevent the housing from moving when it
is tightened into position. We recommend securing the nut and screw in place with
spring washers to prevent the sensor from going out of adjustment.
Adjustment:
Align the sensor to the background. If the yellow LED is lit, the detection range
should be reduced with the detection range adjuster until the yellow LED goes out.
Object detection:
Place the object to be detected at the desired maximum detection range and align
the light spot to it. If the object is detected, the yellow LED lights up.
If it does not light up, the detection range must be adjusted on the potentiometer
until it lights up when an object is detected.
Cleaning:
We recommend cleaning the optical surface and checking the screwed connection
and other connections at regular intervals.
RL31-8-HGU...
x
400
x [mm]
Rangos de detección
Domaines de detection
RL31-8-HGU...
200
250
300
X [mm]
