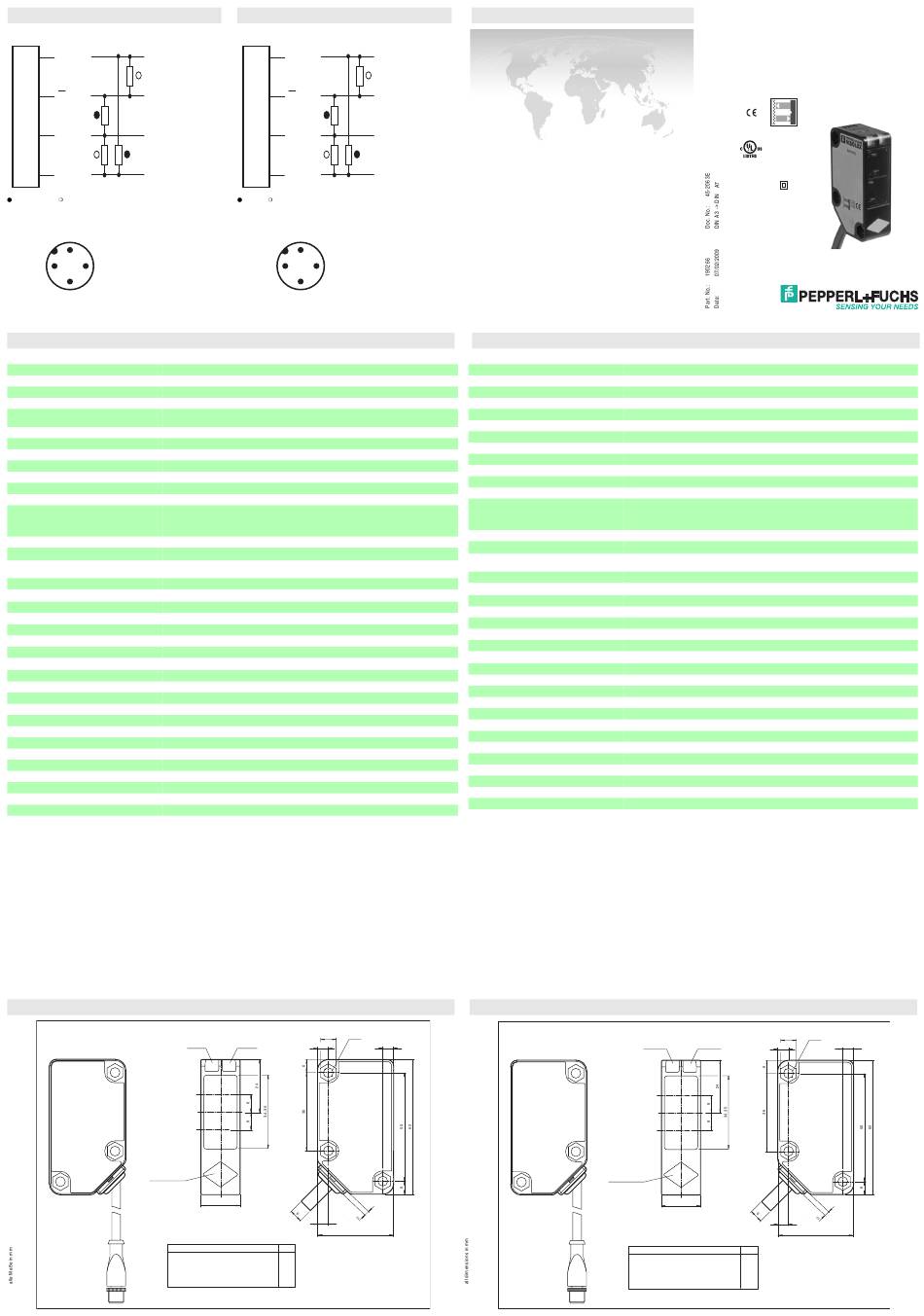

Pepperl+Fuchs RL31-54/115b/136 Bedienungsanleitung

Elektrischer Anschluss
Option:
1 +UB
2
Q
3 0 V
4 Q
= dunkellschaltend, = hellschaltend
1
2 4
3
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 9000 mm
Reflektorabstand 20 ... 9000 mm
Grenzreichweite 12 m auf Reflektor C110-2
Lichtsender LED, 630 nm
Zulassungen CE, cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1 enclos-
ure)
Referenzobjekt Reflektor C110-2
Lichtart rot, Wechsellicht
Lichtfleckdurchmesser ca. 200 mm im Abstand von 6 m
Öffnungswinkel 3 °
Fremdlichtgrenze 50000 Lux ; nach EN 60947-5-2
Anzeigen/Bedienelemente
Betriebsanzeige LED grün: Netz ein (Power on)
Funktionsanzeige LED gelb:
1. LED leuchtet konstant: Signal > 2 x Schaltpunkt (Funktionsreserve)
2. LED blinkt: Signal zwischen 1 x Schaltpunkt und 2 x Schaltpunkt
3. LED aus: Signal < Schaltpunkt
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
II , Bemessungsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1 Ausgangs-
Schutzklasse
kreis basisisoliert vom Eingangskreis nach EN50178, Bemessungsisolationsspannung 240 V AC
Welligkeit 10 %
≤ 20 mA
Leerlaufstrom I
0
Ausgang
Schaltungsart dunkelschaltend
Signalausgang 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
≤ 1,5 V
Spannungsfall U
d
≤ 500 Hz
Schaltfrequenz f
≤ 1 ms
Ansprechzeit
Normenkonformität
Normen EN 60947-5-2
Umgebungsbedingungen
Umgebungstemperatur -30 ... 55 °C (243 ... 328 K)
Lagertemperatur -40 ... 70 °C (233 ... 343 K)
Mechanische Daten
Schutzart IP67
Anschluss Festkabel 300 mm mit Gerätestecker M12 x 1, 4-polig
Material
Gehäuse Kunststoff
Lichtaustritt PMMA
Masse 133 g
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Empfänger
Sender
Farbkennzeichnung
Funktionsprinzip
(siehe Tabelle)
Funktionsprinzip
Reflexionslichtschranke mit Polfilter
Reflexionslichtschranke ohne Polfilter
Reflexionslichttaster energtisch
Einweglichtschranke
Reflexionslichttaster mit Hintergrundunterdrückung
Electrical connection
Option:
1 +UB
2
Q
3 0 V
4 Q
= dark on, = light on
1
2 4
3
7,15 ø 4,5
LED gelb LED grün 5
18
5
35
Farbe
grün
blau
weiss
grau
rot
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range
Reflector distance
Threshold detection range
Light source
Approvals
Reference target
Light type
Diameter of the light spot
Angle of divergence
Ambient light limit
Indicators/operating means
Operating display
Function display
Electrical specifications
Operating voltage
Protection class
Ripple
No-load supply current
Output
Switching type
Signal output
Switching voltage
Switching current
Voltage drop
Switching frequency
Response time
Standard conformity
Standards
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Protection degree
Connection
Material
Housing
Optical face
Mass
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
5
Reflexions-Lichtschranke mit Polfilter
Retro-reflective sensor with polarization filter
mit 0,3 m Festkabel und M12-Stecker, 4-polig
with 0.3 m fixed cable and M12 connector, 4-pin
RL31-54/115b/136
0 ... 9000 mm
20 ... 9000 mm
12 m with reflector C110-2
LED, 630 nm
CE, cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1 enclosure)
reflector C110-2
red, modulated light
approx. 200 mm at a distance of 6 m
3 °
50000 Lux ; according EN 60947-5-2
LED green: power on
LED yellow:
1. LED lits constantly: signal > 2 x switching point (function reserve)
2. LED flashes: signal between 1 x switching point and 2 x switching point
3. LED off: signal < switching point
U 10 ... 30 V DC
B
II , rated voltage ≤ 250 V AC with degree of pollution 1-2 according to IEC 60664-1 Output circuit
basis insulation of input circuit according to EN50178, rated insulation voltage 240 V AC
10 %
≤ 20 mA
I
0
dark ON
2 Push-pull outputs, short-circuit proof, reverse polarity protection
max. 30 V DC
max. 100 mA
≤ 1.5 V
U
d
≤ 500 Hz
f
≤ 1 ms
EN 60947-5-2
-30 ... 55 °C (243 ... 328 K)
-40 ... 70 °C (233 ... 343 K)
IP67
fixed cable with plug connector M12 x 1, 4 pin
plastic
PMMA
133 g
LED yellow LED green
Receiver
Emitter
Color coding for
operating principle
(see table)
18
Operating principle
Retroreflective with polarisation filter
Retroreflective
Diffusive Type
Through beam
Retro-reflective sensor with background suppression
7.15 ø 4.5
5
5
5
35
color
green
blue
white
grey
red
