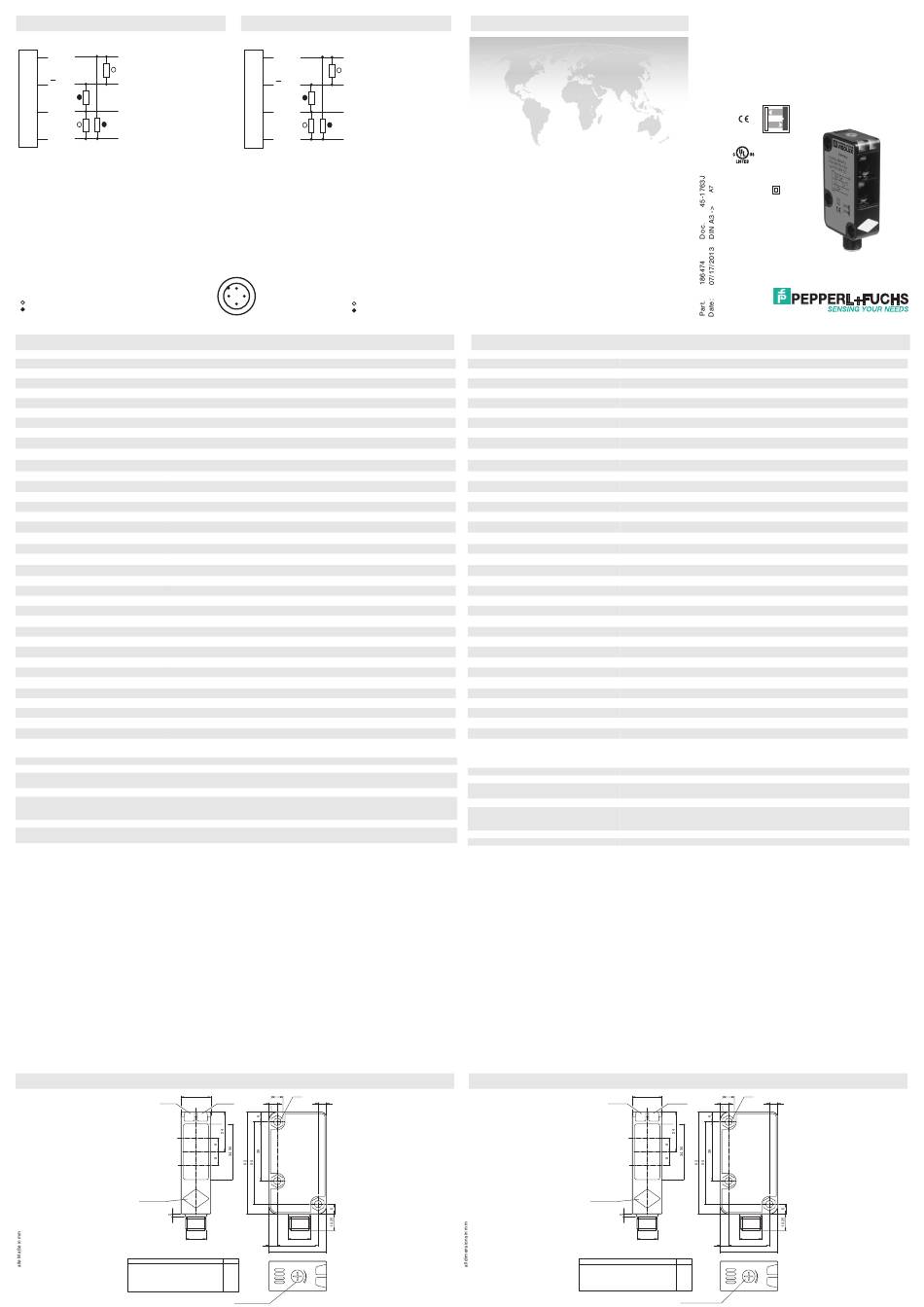

Pepperl+Fuchs RL31-8-1200-RT/59/73c/136 Kurzanleitung

Elektrischer Anschluss
Option:
1 +UB
2
Q
3 0 V
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Tastbereich 0 ... 1200 mm einstellbar
Tastbereich max. 0 ... 1200 mm
Referenzobjekt Standardweiß, 100 mm x 100 mm
Lichtsender LED
Lichtart rot, Wechsellicht , 630 nm
Lichtfleckdurchmesser ca. 25 mm im Abstand von 1,2 m
Öffnungswinkel 2 °
Fremdlichtgrenze 50000 Lux ; nach EN 60947-5-2
Kenndaten funktionale Sicherheit
MTTF 920 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün: Netz ein (Power on)
Funktionsanzeige LED gelb, leuchtet bei belichtetem Empfänger
Bedienelemente Tastweiteneinsteller
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit 10 %
Leerlaufstrom I ≤ 20 mA
0
Ausgang
Schaltungsart dunkelschaltend
Signalausgang 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U ≤ 1,5 V
d
Schaltfrequenz f ≤ 500 Hz
Ansprechzeit ≤ 1 ms
Umgebungsbedingungen
Umgebungstemperatur -30 ... 55 °C (-22 ... 131 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Gerätestecker M12 x 1, 4-polig
Material
Polycarbonat
Gehäuse
Lichtaustritt PMMA
Masse 25 g
Normen- und Richtlinienkonformität
Richtlinienkonformität EMV-Richtlinie 2004/108/EG
Normenkonformität
EN 60947-5-2:2007
Produktnorm
IEC 60947-5-2:2007
Zulassungen und Zertifikate
Schutzklasse II , Bemessungsisolationsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach
IEC 60664-1 Ausgangskreis basisisoliert vom Eingangskreis nach EN 50178, Bemes-
sungsisolationsspannung 240 V AC
UL-Zulassung cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
LED gelb
Empfänger
Sender
Farbkennzeichnung
Funktionsprinzip
(siehe Tabelle)
M12 x 1
Funktionsprinzip
Reflexions-Lichtschranke mit Polfilter
Reflexions-Lichtschranke ohne Polfilter
Reflexions-Lichttaster energtisch
Einweg-Lichtschranke
Reflexions-Lichttaster mit Hintergrundunterdrückung rot
Electrical connection
Option:
1 +UB
2 Q
3 0 V
4 Q
1
4
2
= Light on
= Dark on
3
18 7.15 ø 4.5
LED grün 5 5
ø 14
5 25
35
Farbe
grün
blau
weiss
grau
Tastweiteneinsteller
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Detection range 0 ... 1200 mm adjustable
Detection range max. 0 ... 1200 mm
Reference target standard white, 100 mm x 100 mm
Light source LED
Light type modulated visible red light , 630 nm
Diameter of the light spot approx. 25 mm at a distance of 1.2 m
Angle of divergence 2 °
Ambient light limit 50000 Lux ; according EN 60947-5-2
Functional safety related parameters
MTTF 920 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operating display LED green: power on
Function display LED yellow, lights up with receiver lit
Controls Detection range adjuster
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple 10 %
No-load supply current I ≤ 20 mA
0
Output
Switching type dark on
Signal output 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U ≤ 1.5 V
d
Switching frequency f ≤ 500 Hz
Response time ≤ 1 ms
Ambient conditions
Ambient temperature -30 ... 55 °C (-22 ... 131 °F)
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Mechanical specifications
Protection degree IP67
Connection connector M12 x 1, 4-pin
Material
Polycarbonate
Housing
Optical face PMMA
Mass 25 g
Compliance with standards and direc-
tives
Directive conformity EMC Directive 2004/108/EC
Standard conformity
EN 60947-5-2:2007
Product standard
IEC 60947-5-2:2007
Approvals and certificates
Protection class II , rated insulation voltage ≤ 250 V AC with pollution degree 1-2 according to IEC
60664-1 Output circuit basis insulation of input circuit according to EN 50178, rated
insulation voltage 240 V AC
UL approval cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
LED yellow
Receiver
Emitter
Color coding for
operating principle
(see table)
M12 x 1
Operating principle
Retroreflective sensor with polarisation filter
Retroreflective sensor
Diffusive mode sensor
Thru-beam sensor
Diffusive mode sensor with background suppression
Reflexions-Lichttaster, energetisch
mit Gerätestecker M12 x 1, 4-polig
Diffuse mode sensor
with 4-pin, M12 x 1 connector
RL31-8-1200-RT/59/73c/136
18 7.15 ø 4.5
LED green 5 5
ø 14
5 25
35
color
green
blue
white
grey
red
Sensing range adjuster
