VIESMANN
Serviceanleitung
für die Fachkraft

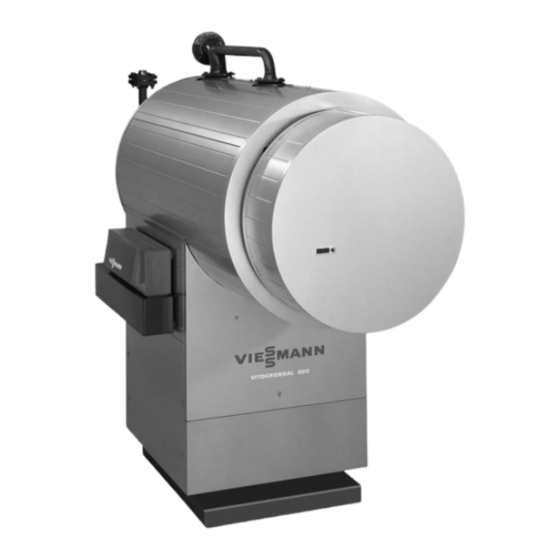

Vitocrossal 300
Typ CT3, 187 bis 635 kW
Gas-Brennwertkessel
Gültigkeitshinweise siehe letzte Seite
VITOCROSSAL 300
Bitte aufbewahren!
5681 909
12/2011

Werbung

loading

Inhaltszusammenfassung für Viessmann Vitocrossal 300 CT3

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocrossal 300 Typ CT3, 187 bis 635 kW Gas-Brennwertkessel Gültigkeitshinweise siehe letzte Seite VITOCROSSAL 300 Bitte aufbewahren! 5681 909 12/2011...
  • Seite 2 Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
  • Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten....................19 Protokolle......................27 Technische Daten....................28 Bescheinigungen Konformitätserklärung..................32 Bescheinigungen Herstellerbescheinigung..................33 Stichwortverzeichnis..................34...
  • Seite 5 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Einstellung des Sicherheitstemperaturbegrenzers prüfen................• 2. Heizungsanlage mit Wasser füllen und entlüften..•...
  • Seite 6 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 22. Abgasanlage auf Dichtheit prüfen • • 23. Brenner einregulieren............ 17 • 24. Einweisung des Anlagenbetreibers......17 • 25. Bedienungs- und Serviceunterlagen......18...
  • Seite 7 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Einstellung des Sicherheitstemperaturbegrenzers prüfen Der Sicherheitstemperaturbegrenzer Montage- und Serviceanleitung darf nicht höher als 110 °C eingestellt der Regelung sein, falls erforderlich auf max. 110 °C einstellen. Heizungsanlage mit Wasser füllen und entlüften Füllmenge, Wasserhärte und pH-Wert Achtung auf Seite 16 eintragen.
  • Seite 8 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 7. Funktion der Neutralisationsanlage 9. Einige Tage nach Inbetriebnahme prüfen. Kesseltür und Reinigungsdeckel prü- fen und Schrauben nachziehen. Bedienungsanleitung der Neutralisationsanlage Gefahr Für den sicheren Betrieb ist ein Mindest-Betriebsdruck von 8. Dichtungen und Verschlüsse prüfen 0,5 bar zwingend erforderlich.
  • Seite 9 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Mutter A am Hebel B der Dreh- 3. Drehklappe mit Mutter A arretie- klappe C lösen. ren. 4. Brenner, falls erforderlich nachregu- 2. Hebel so weit verstellen, bis keine Pulsationsgeräusche mehr auftreten lieren.
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung Keine Werkzeuge oder andere Kratzer in der Brennkammer kön- Gegenstände in die Brennkam- nen zu Korrosion führen. mer legen. Neutralisationsanlage vom Heizkessel trennen und Ablauf- schlauch anschließen 1. Schlauch bzw. Rohrleitung A zur 3.
  • Seite 11 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) – Lösungsmittelfreie Reinigungs- Gefahr mittel verwenden. Darauf ach- Gelöste Rückstände und Reini- ten, dass kein Reinigungsmittel gungsmittelreste können zu Ver- zwischen Kesselkörper und Wär- letzungen führen. medämmung gelangt. Schutzbrille, Schutzhandschuhe – Rußablagerungen mit alkali- und Schutzkleidung tragen.
  • Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Alle heizwasserseitigen Anschlüsse und Tauchhülse auf Dicht- heit prüfen Gefahr 1. Abdeckkappe A an der Kesselrück- Bei Arbeiten an druckbeauf- seite abbauen. schlagten Teilen besteht Verlet- zungsgefahr. 2. Dichtheit der Tauchhülse B prüfen. Heizwasserseitige Anschlüsse dürfen nur geöffnet werden, 3.
  • Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Pumpengesteuerte Druckhaltesys- Membran-Ausdehnungsgefäße teme 1. Die Anlage so weit entleeren bzw. Hinweis das Kappenventil am Membran-Aus- In Heizungsanlagen mit automatischen dehnungsgefäß schließen und Druck Druckhaltesystemen und/oder mit Ent- abbauen, bis Manometer „0“ gasungssystemen (mit dem Prinzip der anzeigt.
  • Seite 14 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abgassammelkasten auf Dichtheit prüfen 1. Kondenswasserspuren außen am 2. Falls erforderlich, Dichtungen an den Abgassammelkasten zeigen Spannbügeln A und an der Stell- Undichtheit an. klappe B nachspannen.
  • Seite 15 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schauglas an der Kesseltür reinigen Dichtungen A und Schlauchverbin- dung B auf Dichtheit prüfen. Kesseltür schließen 1. Schrauben der Kesseltür gleichmä- 2. Gasanschlussrohr anbauen und ßig und über Kreuz anziehen. Dichtheitsprüfung durchführen. Wärmedämmung prüfen Wärmedämmung auf Sitz prüfen und falls erforderlich nachrichten.
  • Seite 16 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wasserbeschaffenheit prüfen Die Menge des Ergänzungswassers und die Gesamthärte des Speise- und Kessel- wassers in nachfolgende Tabelle eintragen. Anforderungen an die Wasserbeschaffenheit siehe Seite 29. Zähler- Füll- und Gesamtwas- Gesamthärte pH-Wert Datum stand Ergän- sermenge...
  • Seite 17 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis Das Kondenswasser-Ableitungssystem min. einmal jährlich von innen reinigen. 1. Ablaufschlauch A zur Entwässe- 5. Leitung mit Stauschleife an Kondens- wasserablauf anschließen und mit rung vom Kondenswasserablauf lösen. Wasser füllen bzw. Siphon anbauen und mit Wasser füllen.
  • Seite 18 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Bedienungs- und Serviceunterlagen 1. Kundenkartei ausfüllen und trennen: ■ Abschnitt für Anlagenbetreiber die- sem zur Aufbewahrung überge- ben. ■ Abschnitt für Heizungsfachbetrieb aufbewahren. 2. Alle Einzelteillisten, Bedienungs- und Serviceanleitungen in Mappe able- gen und dem Anlagenbetreiber über- geben.
  • Seite 19 Einzelteillisten Einzelteillisten Hinweise für Ersatzbestellungen! 210 Vorderblech unten Best.-Nr. und Herst.-Nr. (siehe Typen- 211 Hinterblech oben schild) sowie die Positionsnummer des 214 Seitenblech unten Einzelteiles (aus dieser Einzelteilliste) 215 Seitenblech oben angeben. 216 Seitenblech rechts und links Handelsübliche Teile sind im örtlichen 217 Lamellenblech vorn unten rechts Fachhandel erhältlich.
  • Seite 20 Einzelteillisten Einzelteillisten (Fortsetzung) A Typenschild, wahlweise rechts oder links B Kesselkreisregelung, siehe sepa- rate Einzelteilliste C Brennerleitung, siehe separate Ein- zelteilliste...
  • Seite 21 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 22 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 23 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 24 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 25 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 26 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 27 Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
  • Seite 28 Technische Daten Technische Daten Nenn-Wärmeleistung = 40/30 °C = 80/60 °C Nenn-Wärmebelas- 234,5 385,5 tung Produkt-ID-Nummer CE-0085AQ0257 Abgaskennwerte Temperatur (bei Rück- lauftemp. 30 °C) ■ bei Nenn-Wärmeleis- °C tung ■ bei Teillast °C Temperatur (bei Rück- °C lauftemp. 60 °C) Produktkennwerte (gemäß...
  • Seite 29 Anforderungen an die Wasserbeschaffenheit Hinweis Die Einhaltung der nachfolgend genannten Anforderungen ist Voraussetzung unse- rer Gewährleistungsverpflichtungen. Die Gewährleistung erstreckt sich nicht auf Wasser- und Kesselsteinschäden. Vermeidung von Schäden durch Steinbildung Es muss vermieden werden, dass sich Steinbelag (Calciumcarbonat) übermäßig an den Heizflächen anlagert.
  • Seite 30 Anforderungen an die Wasserbeschaffenheit (Fortsetzung) ■ Bei Anlagen > 50 kW ist zur Erfassung ■ Die Inbetriebnahme einer Anlage soll der Füll- und Ergänzungswasser- stufenweise, beginnend mit der menge ein Wasserzähler einzubauen. geringsten Leistung des Heizkessels, Die eingefüllten Wassermengen und bei hohem Heizwasserdurchfluss die Wasserhärte sind in die Wartungs- erfolgen.
  • Seite 31 Anforderungen an die Wasserbeschaffenheit (Fortsetzung) Vermeidung von Schäden durch wasserseitige Korrosion Die heizwasserseitige Korrosionsbe- Der Einsatz von gasdurchlässigen Bau- ständigkeit der in Heizungsanlagen und teilen, z.B. nicht diffusionsdichte Kunst- Wärmeerzeugern eingesetzten Eisen- stoffleitungen in Fußbodenheizungen, werkstoffe beruht auf der Abwesenheit ist zu vermeiden.
  • Seite 32 Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocrossal 300, Typ CT3, 170-575 (187-635) kW ■ mit Kesselkreisregelung Vitotronic und ■ mit Kesselkreisregelung Vitotronic und MatriX-Strahlungsbrenner mit den folgenden Normen übereinstimmt:...
  • Seite 33 Bescheinigungen Herstellerbescheinigung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, bestätigen, dass das folgende Produkt die nach 1. BImSchV geforderten Bedingungen einhält: ■ Die NO -Grenzwerte nach § 6 (1). ■ Den Abgasverlust von höchstens 9 % nach § 10 (1).
  • Seite 34 Stichwortverzeichnis Stichwortverzeichnis Abgassammelkasten auf Dichtheit prü- Membran-Ausdehnungsgefäß prüfen 12 fen............14 Mischer prüfen........15 Anforderungen an die Wasserbeschaf- fenheit..........29 Anlage Neutralisationsanlage......10 ■ außer Betrieb nehmen......9 ■ in Betrieb nehmen......7 Anlagenbetreiber, Einweisung...17 Pulsationsgeräusche minimieren..8 Bedienungs- und Serviceunterlagen..18 Schauglas an der Kesseltür reinigen. 15 Brenner einregulieren......17 Sicherheitseinrichtungen auf Funktion Brennkammer reinigen.......10...
