LS682-DA
Installation
5
Installation
5.1
Vorbereitung
Gerät auspacken
1. Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Sie den Lieferanten.
2. Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der
Lieferpapiere auf Vollständigkeit und Richtigkeit.
3. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu
einem späteren Zeitpunkt eingelagert oder verschickt werden muss.
5.2
Montage
Zur einfachen Montage der Datenlichtschranke in Ihrer Anlage verfügt das Gerät
sowohl über zwei Befestigungslöcher als auch über 4 Haltefüße. Weiterhin ist es
möglich, in diese 4 Haltefüße M4-Einsätze einzudrücken. Dadurch können
vorhandene Justage- und Montagemöglichkeiten genutzt werden. Als Zubehör
bieten wir auch weitere Montagehilfen an, durch diese ein schnelles Montieren
und Justieren ermöglicht wird. Siehe Kapitel 4.6.1

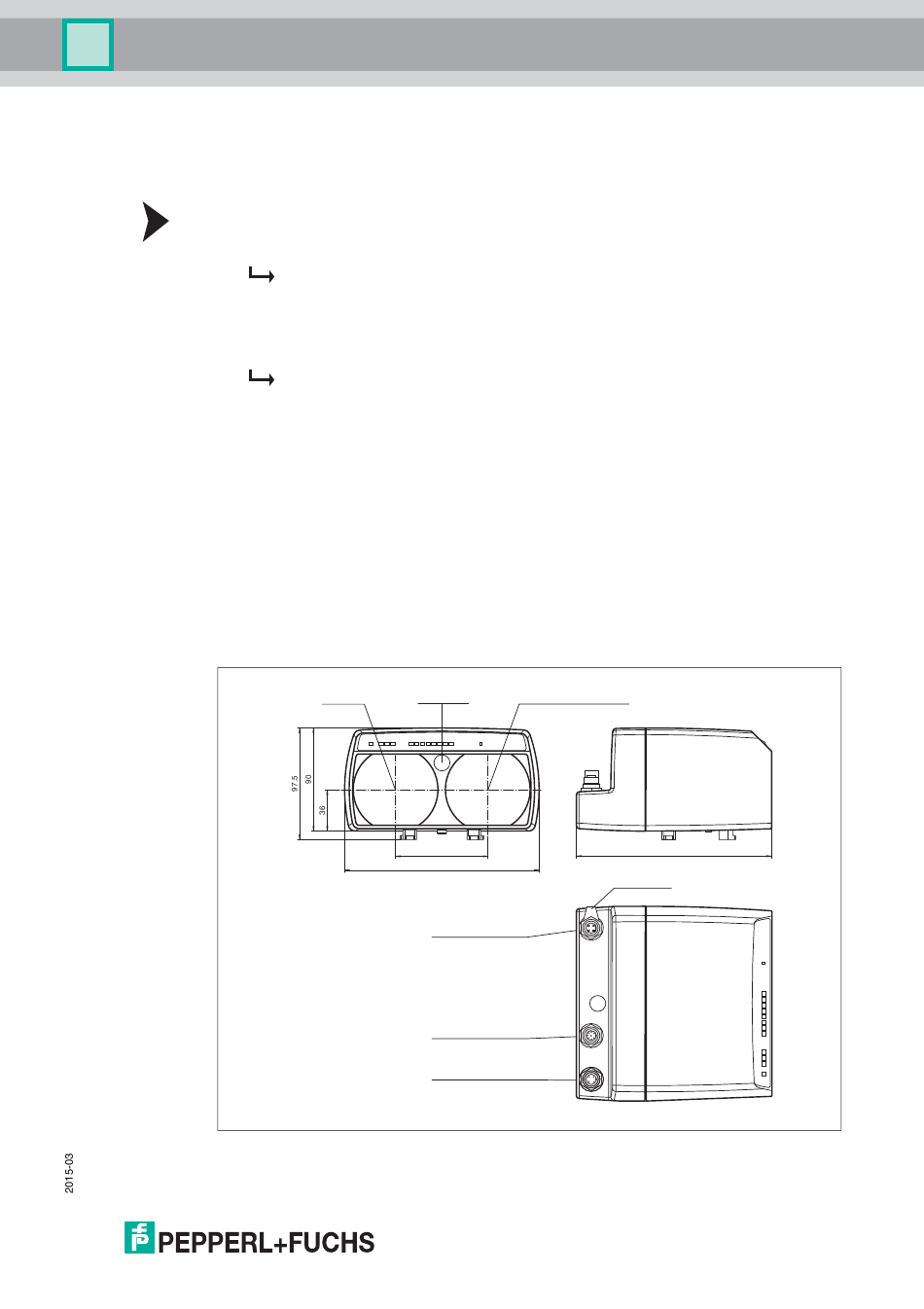

Die folgende Abbildung zeigt alle relevanten Abmaße des Gehäuses in mm:
Benachrichtigen Sie bei Beschädigung den Spediteur und verständigen
Bei auftretenden Fragen wenden Sie sich bitte an Pepperl+Fuchs.
Empfänger
Ausrichthilfe
81
170
LAN
Buchse M12 x 1, 4-polig
D-codiert
Service
Stecker M12 x 1, 8-polig
A-codiert
Power
Stecker M12 x 1, 4-polig
A-codiert
Laseraustritt, Laserklasse 1M
171
Erdungslasche
15
