7
Inbetriebnahme
7.1
Anforderungen für das Konfigurieren des Sicherheitsmonitors
Notwendige Organisationsmaßnahmen, die das Konfigurieren des Sicherheitsmoni-
tors betreffen, entnehmen Sie bitte der Dokumentation des Sicherheitsmonitors.
7.2
Installation
Um die Schutzart IP67 zu erreichen ist auf Dichtigkeit der Leitungs-
durchführungen zu achten.
Für nicht benutzte Anschlüsse sind Schutzkappen (VAZ-V1-B), für Lei-
tungsenden Gummidichtungen (z.B. VAZ-FK-ED-G2) zu verwenden.
Die Montageplatte U-G3FF (nicht im Lieferumfang enthalten) wird auf einer planen
Montagefläche festgeschraubt.

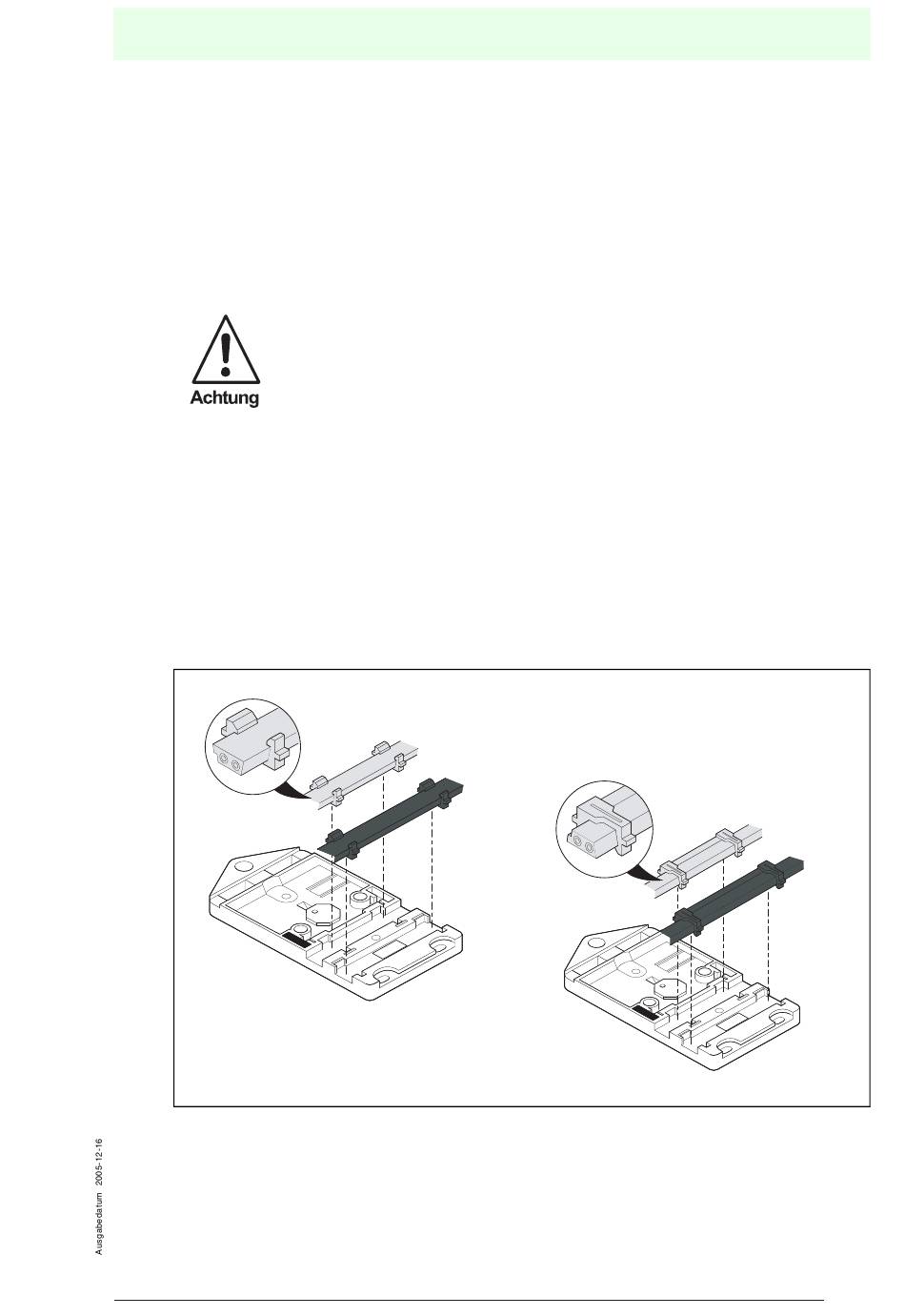

Um die richtige Lage des Kabels in der Durchführung sicherzustellen, sind die Bügel
zu entnehmen.
Die Kabel sind außerhalb des Moduls in die Käfige einzulegen und die Käfige dann
zusammen mit den Kabeln wieder je nach Lage der Kabelnut in die Montageplatte
einzusetzen. Dabei sind 2 Richtungen möglich.
