Drucktransmitter LHC-M51, PPC-M51
Inbetriebnahme
5.5 Druckmessung
5.5.1 Abgleich ohne Referenzdruck (Trockenabgleich)
Beispiel:
In diesem Beispiel wird ein Gerät mit einem 400 mbar-Sensor (6 psi) auf den Messbereich
0 mbar ... +300 mbar (4,5 psi) eingestellt, d. h. dem 4 mA-Wert bzw. dem 20 mA-Wert
werden 0 mbar bzw. 300 mbar (4,5 psi) zugewiesen.
Voraussetzung:
Es handelt sich hierbei um einen theoretischen Abgleich, d. h. die Druckwerte für Messan-
fang und Messende sind bekannt.
HINWEIS
Beschreibung
1 Über den Parameter "Betriebsart" die Betriebsart "Druck" wäh-
len.
Menüpfad: Setup → Betriebsart
2 Über den Parameter "Einheit Druck" eine Druckeinheit wählen,
hier z. B. "mbar".
Menüpfad: Setup → Einheit Druck
3 Parameter "Messanfg Setzen" wählen.
Menüpfad: Setup → Messanfg Setzen
Wert, hier 0 mbar, für den Parameter "Messanfg Setzen" einge-
ben und bestätigen. Dieser Druckwert wird dem unteren Strom-
wert (4 mA) zugewiesen.
4 Parameter "Messende Setzen" wählen.
Menüpfad: Setup → Messende Setzen
Wert, hier 300 mbar (4,5 psi), für den Parameter
"Messende Setzen" eingeben und bestätigen. Dieser Druckwert
wird dem oberen Stromwert (20 mA) zugewiesen.
5 Ergebnis:
Der Messbereich ist für 0 mbar ... +300 mbar (4,5 psi) einge-
stellt.
Bedingt durch die Einbaulage des Gerätes kann es zu Druckverschiebungen
des Messwertes kommen, d. h. im drucklosen Zustand ist der Messwert nicht
Null. Für die Durchführung eines Lageabgleichs, siehe → 25.
I
[mA]
2 20
4
1
0

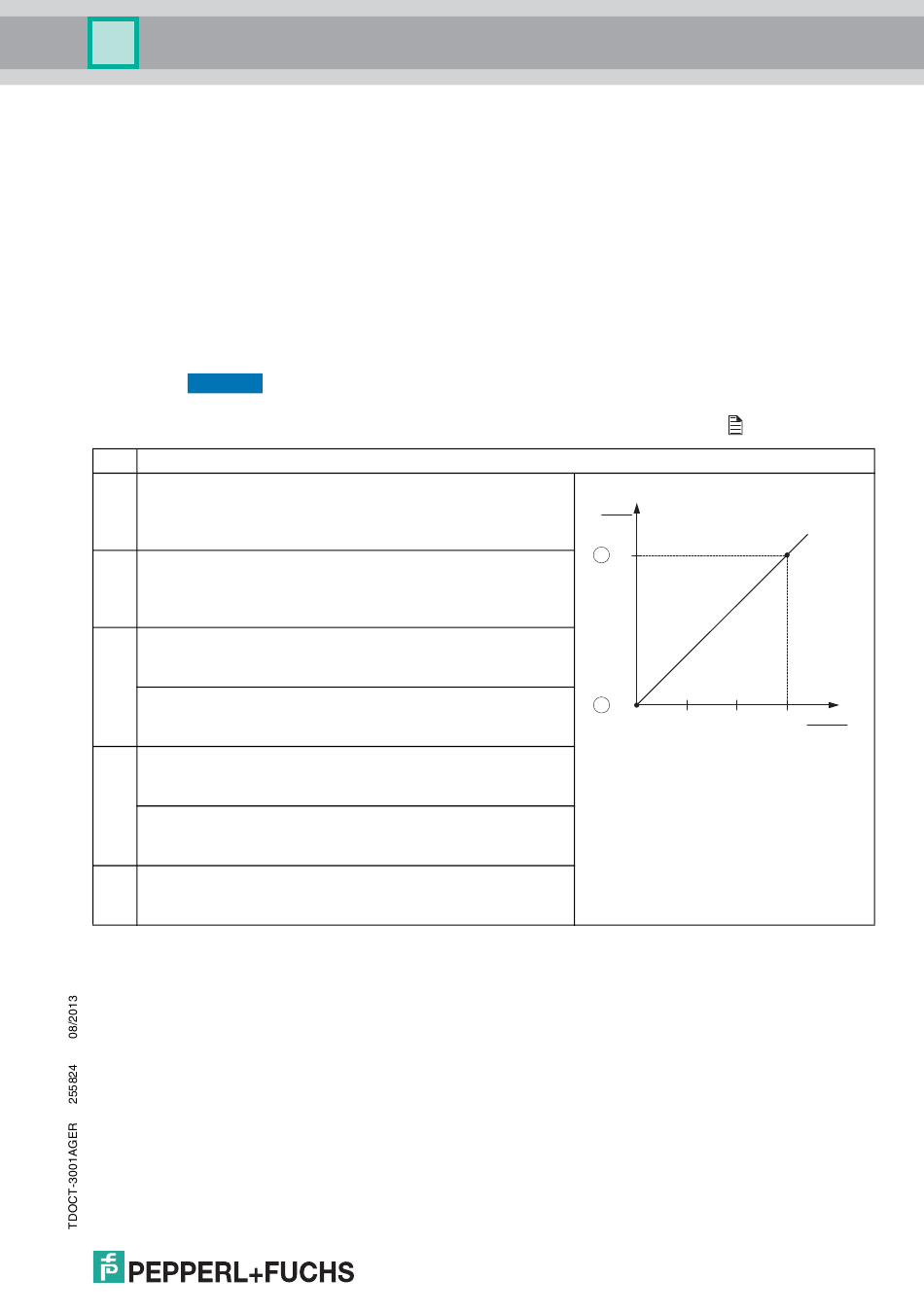

Abgleich ohne Referenzdruck
1 Siehe Tabelle, Schritt 3.
2 Siehe Tabelle, Schritt 4.
p
300
[mbar]
