Kapitel 1

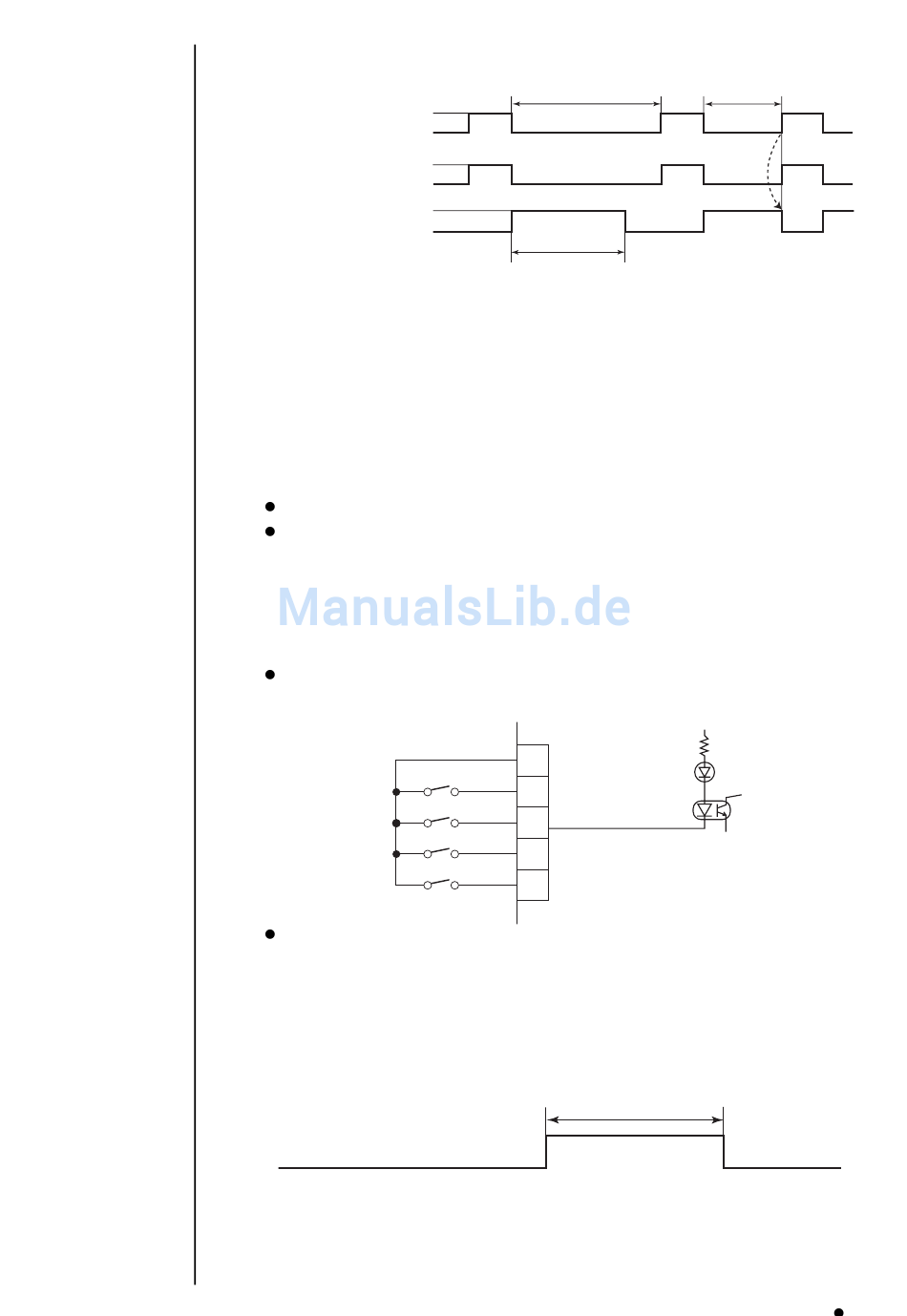

Signaltaktung
Drucken-
Druckvorgang
beendet-
Signal
OFF
Druckvorgang-läuft-
Signal
OFF
Drucken-beendet-
Signal
* Das Drucken-beendet-Signal wird ausgeschaltet, wenn der nächste Druckvorgang
innerhalb eines Zeitraums von weniger als 1 Sekunde startet.
1.5.3-3
Eingänge für Fernsteuersignale
Diese Anschlüsse werden benutzt, um Bedienungsbefehle des IJ Druckers (Start,
Stop, Rücksetzen bei Fehlern, Einstellen der Ablenkspannung (Umschaltung zwischen
Wartezustand und Bereitschaft) über externe Schalter, Kontaktsignale oder ähnlich
einzugeben.
Technische Daten der Eingänge
Spannungslose Schließerkontakte
Bei Beschaltung mit Transistoren müssen die Anschlüsse die folgenden
Anforderungen erfüllen:
Spannungsfestigkeit: 12 VDC min.
Maximaler Ansteuerstrom: 12 mA min.
Restspannung: 2 V max.
Leckstrom: 0,1 mA max.
Ansteuerung: Offener Kollektor
Bei Kontaktsignalen:
Die Prellzeit beim Öffnen oder Schließen darf höchstens 2,0 ms betragen.
(Spannungsloser
Kontakt) Es fließt ein
Strom von ca. 12 mA.
Das Einschalten eines Eingangskontakts hat die gleiche Wirkung auf das System wie
eine Betätigung der Taste Start, Rücksetzen, Stop oder Ablenkspannung Ein/Aus
(Bereit/Wartezustand)
Schaltbedingungen
(a) Fernsteuersignale allgemein
1. Die Einschaltdauer eines Fernsteuersignals muss mindestens 100 ms betragen.
Fernsteuersignal
2. Es dürfen nicht mehrere Fernsteuersignale gleichzeitig eingeschaltet sein.
Bei Eingabe mehrerer Signale werden diese nicht angenommen.
Mehr als 1 s
ON
ON
1 s
TB1
Signalerde
13
Ablenkspannung
EIN/AUS
10
Start
14
Fehlermeldung
15
Rücksetzen
16
Stopp
Weniger als 1 s
*
+12V
Das Gleiche gilt für
die anderen Signale.
t
1
1.5 Signalanschlüsse
1–41
