Einstellung mit eigener Stromversorgung
Führen Sie die Einstellung in der gleichen Weise wie in Schritt 1 oben (ohne eigene
Stromversorgung) beschrieben durch und legen Sie fest, ob die Geschwindigkeits-
messung aktiviert werden soll oder nicht. Stellen Sie nach der Tabelle unten die
Versorgungsspannung (12 VDC oder 24 VDC) mit dem Schalter SW2 auf der Schal-
tungskarte EZJ95 (E/A-Karte) ein. Die Einstellungen für einen „totem pole" ausgang
oder „open collector" ausgang sind gleich.
(Schalter 2 befindet sich hinter dem Deckel. Der Schalter darf nur nach Absolvierung
der Wartungsschulung verwendet werden.)
Versorgungsspannung SW2
12 VDC
24 VDC
1 2345678
ON
OFF
DC12V

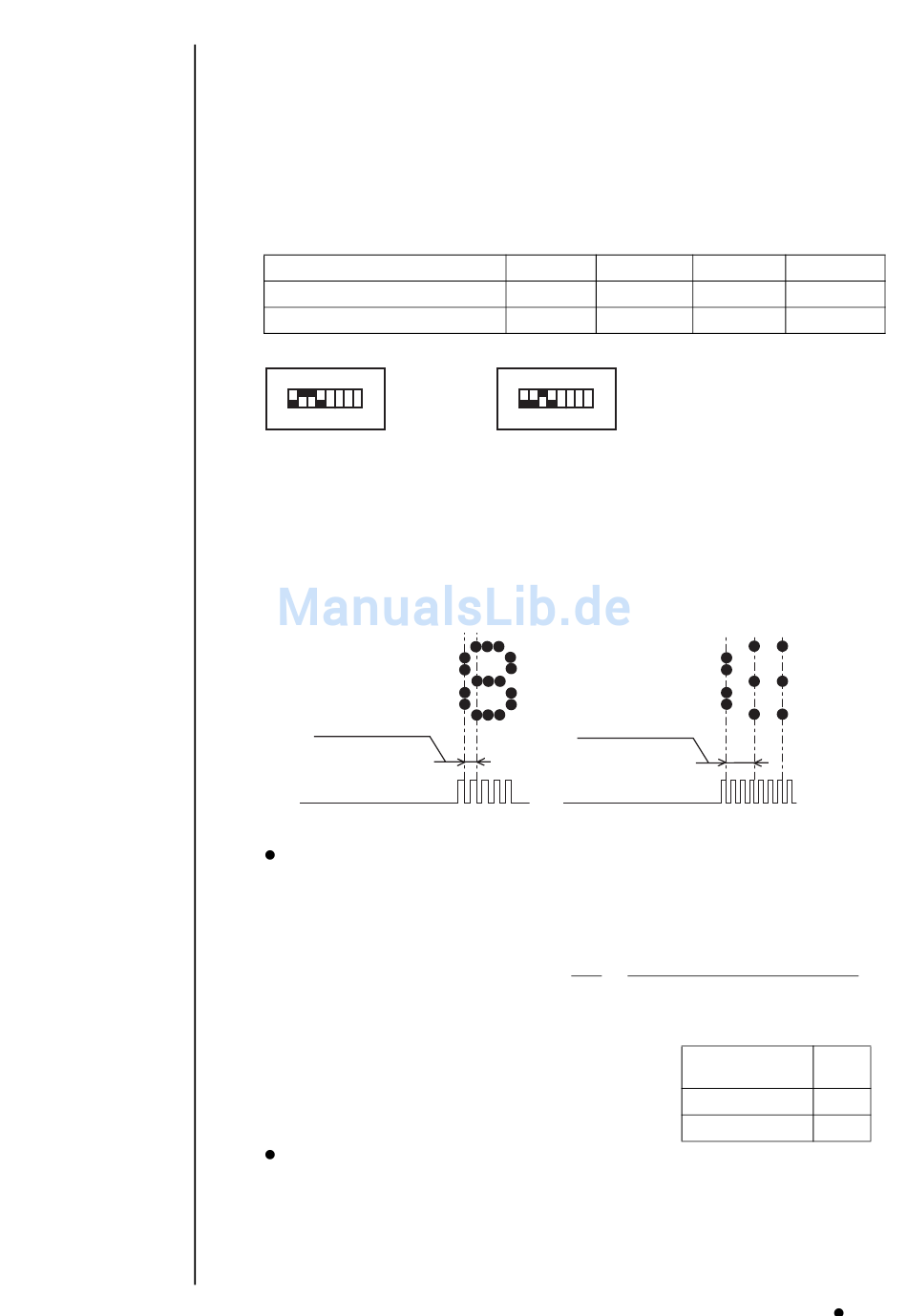

Einstellung der Sensor-Impulszahl und Frequenzteilung
Bei Verwendung des Sensors erfolgt der Druck durch aufeinander folgende Scans in
Übereinstimmung mit dem Geschwindigkeits-Synchronisationssignal und dem
Frequenzteilungsverhältnis (siehe Abbildung unten).
Um eine feste Zeichenbreite zu gewährleisten, installieren Sie den Sensor so, dass
sich das Geschwindigkeits-Synchronisationssignal in Abhängigkeit von der Transport-
geschwindigkeit des Druckbereichs ändert.
<Gedrucktes Zeichen>
Punktabstand
horizontal (Scan)
Geschwindigkeits-
Synchronisations-
signal
Mit Frequenzteilungsverhältnis 1/1
Der Maximalwert für die Anzahl der Druck-Scans hängt von der Breite des
gedruckten Zeichens und der Maximalgeschwindigkeit des Zuführers ab und
errechnet sich nach der unten angegebenen Gleichung.
Geben Sie den entsprechenden Wert für den Durchmesser der verwendeten Düse an.
Maximalwert der Anzahl von Druck-Scans [kHz]
= Maximalgeschwindigkeit des Zuführers [m/min] x
Kontrollieren Sie mit Gleichung 2, ob der nach Gleichung 1 ermittelte Maximalwert
für die Anzahl der Druck-Scans mit der Druckgeschwindigkeit des IJ Druckers
eingehalten werden kann.
1
2
OFF
ON
OFF
OFF
ON
1 2345678
OFF
DC24V
<Gedrucktes
Zeichen>
Punktabstand
horizontal (Scan)
Geschwindigkeits-
Synchronisations-
signal
Mit Frequenzteilungsverhältnis 1/3
horizontale Punktzahl - 1
1
x
60
Zeichenbreite [mm] - d [mm]
----- (Gleichung 1)
Düsendurch-
messer
65 µ m
40 µ m
1.5 Signalanschlüsse
3
4
ON
OFF
ON
OFF
(Schalter ist
schwarz.)
d
0,3
0,2
