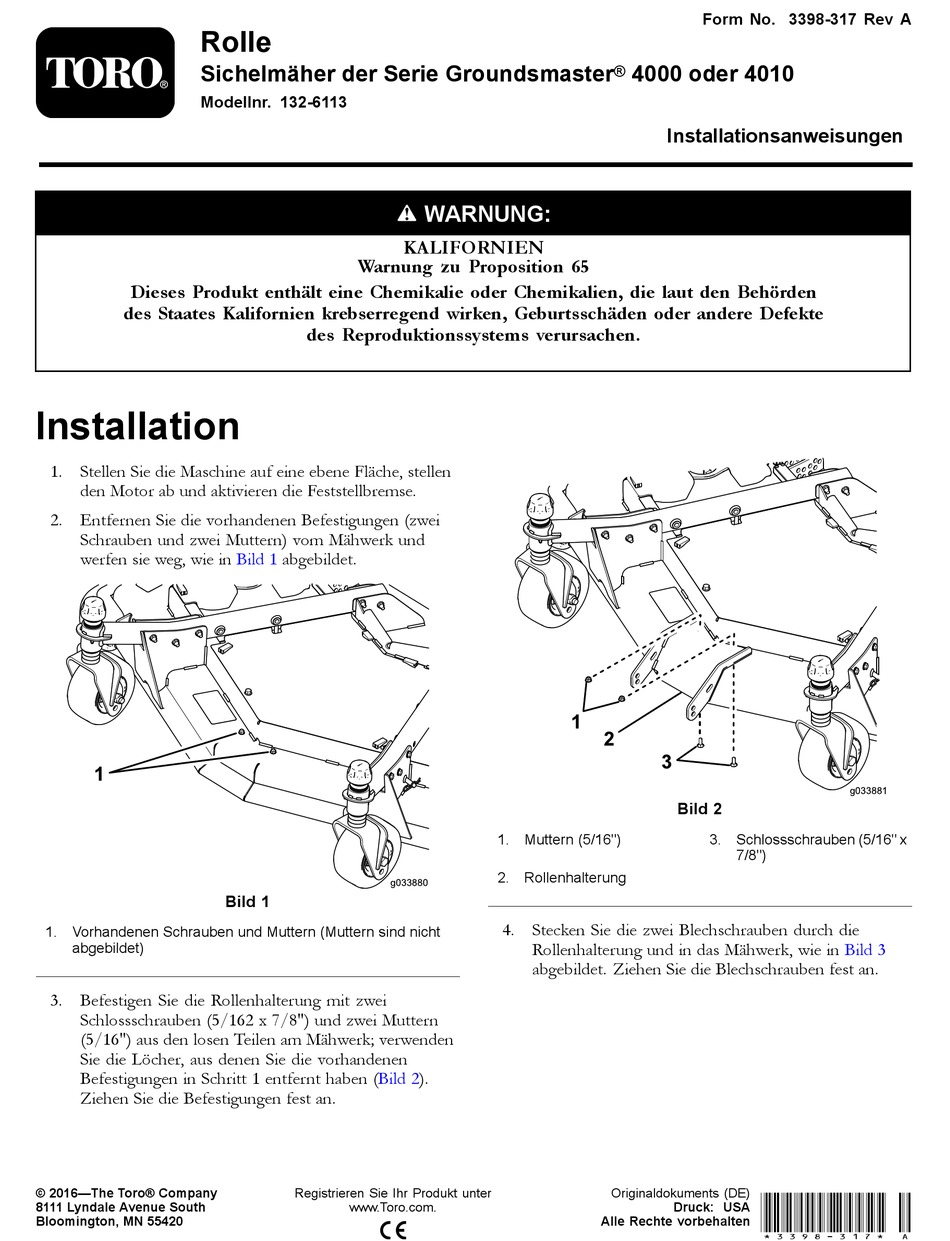

Toro 132-6113 Installationsanweisungen

Rolle
Sichelmäher der Serie Groundsmaster
Modellnr. 132-6113
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Installation
1. Stellen Sie die Maschine auf eine ebene Fläche, stellen
den Motor ab und aktivieren die Feststellbremse.
2. Entfernen Sie die vorhandenen Befestigungen (zwei
Schrauben und zwei Muttern) vom Mähwerk und
werfen sie weg, wie in
1
1. Vorhandenen Schrauben und Muttern (Muttern sind nicht
abgebildet)
3. Befestigen Sie die Rollenhalterung mit zwei
Schlossschrauben (5/162 x 7/8") und zwei Muttern
(5/16") aus den losen Teilen am Mähwerk; verwenden
Sie die Löcher, aus denen Sie die vorhandenen
Befestigungen in Schritt 1 entfernt haben
Ziehen Sie die Befestigungen fest an.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
Bild 1 abgebildet.
g033880
Bild 1
(Bild
Registrieren Sie Ihr Produkt unter
www.Toro.com.
WARNUNG:
1
1. Muttern (5/16")
2. Rollenhalterung
4. Stecken Sie die zwei Blechschrauben durch die
Rollenhalterung und in das Mähwerk, wie in
abgebildet. Ziehen Sie die Blechschrauben fest an.
2).
Form No. 3398-317 Rev A
® 4000 oder 4010
Installationsanweisungen
2
3
Bild 2
3. Schlossschrauben (5/16" x
7/8")
Originaldokuments (DE)
Alle Rechte vorbehalten *3398-317* A
Druck: USA
g033881
Bild 3
