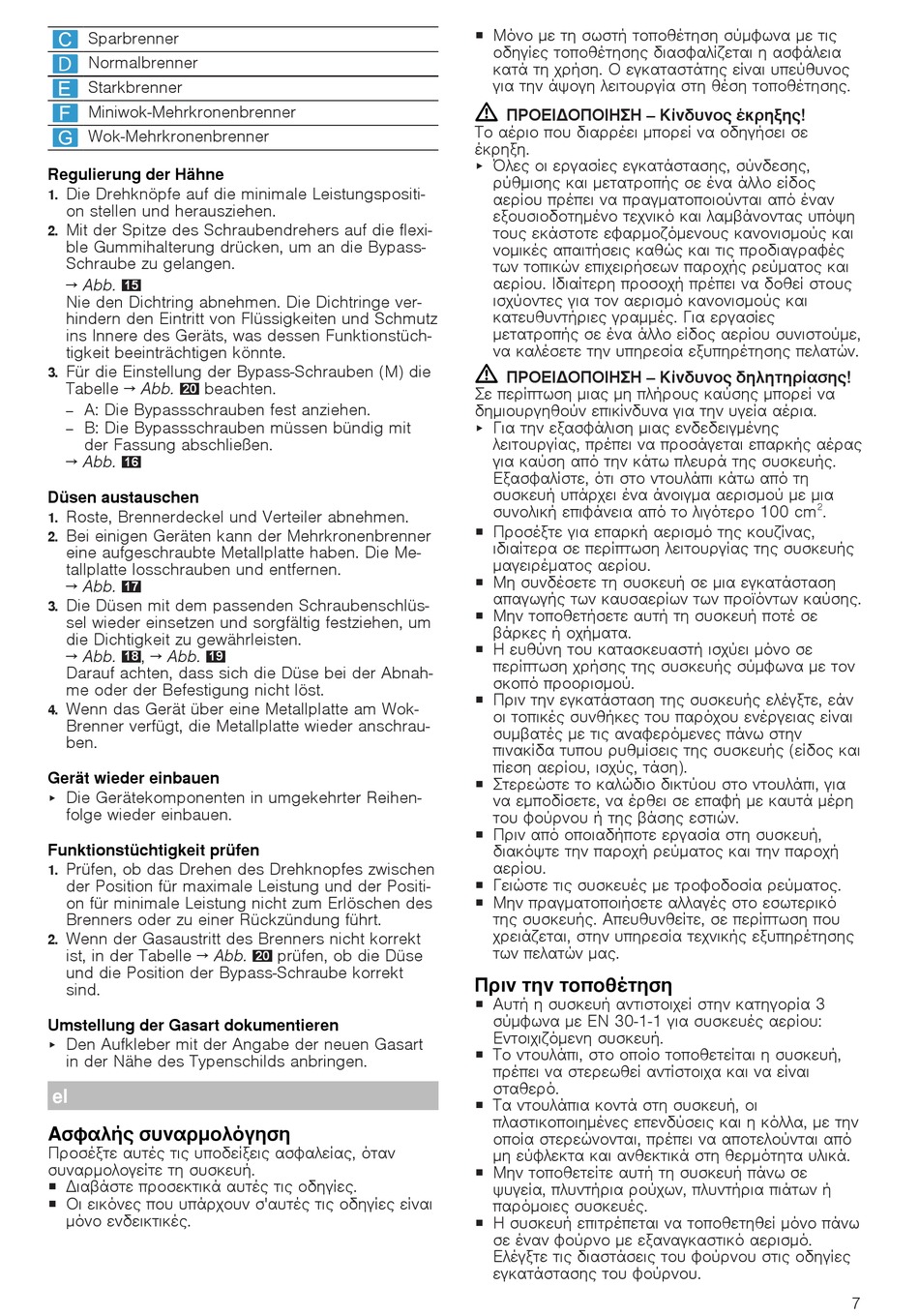

Bosch 3ETG664HB Montageanleitung Seite 7

Sparbrenner
Normalbrenner
Starkbrenner
Miniwok-Mehrkronenbrenner
Wok-Mehrkronenbrenner
Regulierung der Hähne
Die Drehknöpfe auf die minimale Leistungspositi-
1.
on stellen und herausziehen.
Mit der Spitze des Schraubendrehers auf die flexi-
2.
ble Gummihalterung drücken, um an die Bypass-
Schraube zu gelangen.
→ Abb.
15
Nie den Dichtring abnehmen. Die Dichtringe ver-
hindern den Eintritt von Flüssigkeiten und Schmutz
ins Innere des Geräts, was dessen Funktionstüch-
tigkeit beeinträchtigen könnte.
Für die Einstellung der Bypass-Schrauben (M) die
3.
Tabelle → Abb. beachten.
20
A: Die Bypassschrauben fest anziehen.
‒
B: Die Bypassschrauben müssen bündig mit
‒
der Fassung abschließen.
→ Abb.
16
Düsen austauschen
Roste, Brennerdeckel und Verteiler abnehmen.
1.
Bei einigen Geräten kann der Mehrkronenbrenner
2.
eine aufgeschraubte Metallplatte haben. Die Me-
tallplatte losschrauben und entfernen.
→ Abb.
17
Die Düsen mit dem passenden Schraubenschlüs-
3.
sel wieder einsetzen und sorgfältig festziehen, um
die Dichtigkeit zu gewährleisten.
→ Abb. , → Abb.
18 19
Darauf achten, dass sich die Düse bei der Abnah-
me oder der Befestigung nicht löst.
Wenn das Gerät über eine Metallplatte am Wok-
4.
Brenner verfügt, die Metallplatte wieder anschrau-
ben.
Gerät wieder einbauen
Die Gerätekomponenten in umgekehrter Reihen-
▶
folge wieder einbauen.
Funktionstüchtigkeit prüfen
Prüfen, ob das Drehen des Drehknopfes zwischen
1.
der Position für maximale Leistung und der Positi-
on für minimale Leistung nicht zum Erlöschen des
Brenners oder zu einer Rückzündung führt.
Wenn der Gasaustritt des Brenners nicht korrekt
2.
ist, in der Tabelle → Abb.
und die Position der Bypass-Schraube korrekt
sind.
Umstellung der Gasart dokumentieren
Den Aufkleber mit der Angabe der neuen Gasart
▶
in der Nähe des Typenschilds anbringen.
el
Ασφαλής συναρμολόγηση
Προσέξτε αυτές τις υποδείξεις ασφαλείας, όταν
συναρμολογείτε τη συσκευή.
¡ Διαβάστε προσεκτικά αυτές τις οδηγίες.
¡ Οι εικόνες που υπάρχουν σ'αυτές τις οδηγίες είναι
μόνο ενδεικτικές.
prüfen, ob die Düse
20
¡ Μόνο με τη σωστή τοποθέτηση σύμφωνα με τις
οδηγίες τοποθέτησης διασφαλίζεται η ασφάλεια
κατά τη χρήση. Ο εγκαταστάτης είναι υπεύθυνος
για την άψογη λειτουργία στη θέση τοποθέτησης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ ‒ Κίνδυνος έκρηξης!
Το αέριο που διαρρέει μπορεί να οδηγήσει σε
έκρηξη.
Όλες οι εργασίες εγκατάστασης, σύνδεσης,
▶
ρύθμισης και μετατροπής σε ένα άλλο είδος
αερίου πρέπει να πραγματοποιούνται από έναν
εξουσιοδοτημένο τεχνικό και λαμβάνοντας υπόψη
τους εκάστοτε εφαρμοζόμενους κανονισμούς και
νομικές απαιτήσεις καθώς και τις προδιαγραφές
των τοπικών επιχειρήσεων παροχής ρεύματος και
αερίου. Ιδιαίτερη προσοχή πρέπει να δοθεί στους
ισχύοντες για τον αερισμό κανονισμούς και
κατευθυντήριες γραμμές. Για εργασίες
μετατροπής σε ένα άλλο είδος αερίου συνιστούμε,
να καλέσετε την υπηρεσία εξυπηρέτησης πελατών.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ ‒ Κίνδυνος δηλητηρίασης!
Σε περίπτωση μιας μη πλήρους καύσης μπορεί να
δημιουργηθούν επικίνδυνα για την υγεία αέρια.
Για την εξασφάλιση μιας ενδεδειγμένης
▶
λειτουργίας, πρέπει να προσάγεται επαρκής αέρας
για καύση από την κάτω πλευρά της συσκευής.
Εξασφαλίστε, ότι στο ντουλάπι κάτω από τη
συσκευή υπάρχει ένα άνοιγμα αερισμού με μια
συνολική επιφάνεια από το λιγότερο 100 cm
¡ Προσέξτε για επαρκή αερισμό της κουζίνας,
ιδιαίτερα σε περίπτωση λειτουργίας της συσκευής
μαγειρέματος αερίου.
¡ Μη συνδέσετε τη συσκευή σε μια εγκατάσταση
απαγωγής των καυσαερίων των προϊόντων καύσης.
¡ Μην τοποθετήσετε αυτή τη συσκευή ποτέ σε
βάρκες ή οχήματα.
¡ Η ευθύνη του κατασκευαστή ισχύει μόνο σε
περίπτωση χρήσης της συσκευής σύμφωνα με τον
σκοπό προορισμού.
¡ Πριν την εγκατάσταση της συσκευής ελέγξτε, εάν
οι τοπικές συνθήκες του παρόχου ενέργειας είναι
συμβατές με τις αναφερόμενες πάνω στην
πινακίδα τυπου ρυθμίσεις της συσκευής (είδος και
πίεση αερίου, ισχύς, τάση).
¡ Στερεώστε το καλώδιο δικτύου στο ντουλάπι, για
να εμποδίσετε, να έρθει σε επαφή με καυτά μέρη
του φούρνου ή της βάσης εστιών.
¡ Πριν από οποιαδήποτε εργασία στη συσκευή,
διακόψτε την παροχή ρεύματος και την παροχή
αερίου.
¡ Γειώστε τις συσκευές με τροφοδοσία ρεύματος.
¡ Μην πραγματοποιήσετε αλλαγές στο εσωτερικό
της συσκευής. Απευθυνθείτε, σε περίπτωση που
χρειάζεται, στην υπηρεσία τεχνικής εξυπηρέτησης
των πελατών μας.
Πριν την τοποθέτηση
¡ Αυτή η συσκευή αντιστοιχεί στην κατηγορία 3
σύμφωνα με EN 30-1-1 για συσκευές αερίου:
Εντοιχιζόμενη συσκευή.
¡ Το ντουλάπι, στο οποίο τοποθετείται η συσκευή,
πρέπει να στερεωθεί αντίστοιχα και να είναι
σταθερό.
¡ Τα ντουλάπια κοντά στη συσκευή, οι
πλαστικοποιημένες επενδύσεις και η κόλλα, με την
οποία στερεώνονται, πρέπει να αποτελούνται από
μη εύφλεκτα και ανθεκτικά στη θερμότητα υλικά.
¡ Μην τοποθετείτε αυτή τη συσκευή πάνω σε
ψυγεία, πλυντήρια ρούχων, πλυντήρια πιάτων ή
παρόμοιες συσκευές.
¡ Η συσκευή επιτρέπεται να τοποθετηθεί μόνο πάνω
σε έναν φούρνο με εξαναγκαστικό αερισμό.
Ελέγξτε τις διαστάσεις του φούρνου στις οδηγίες
εγκατάστασης του φούρνου.
