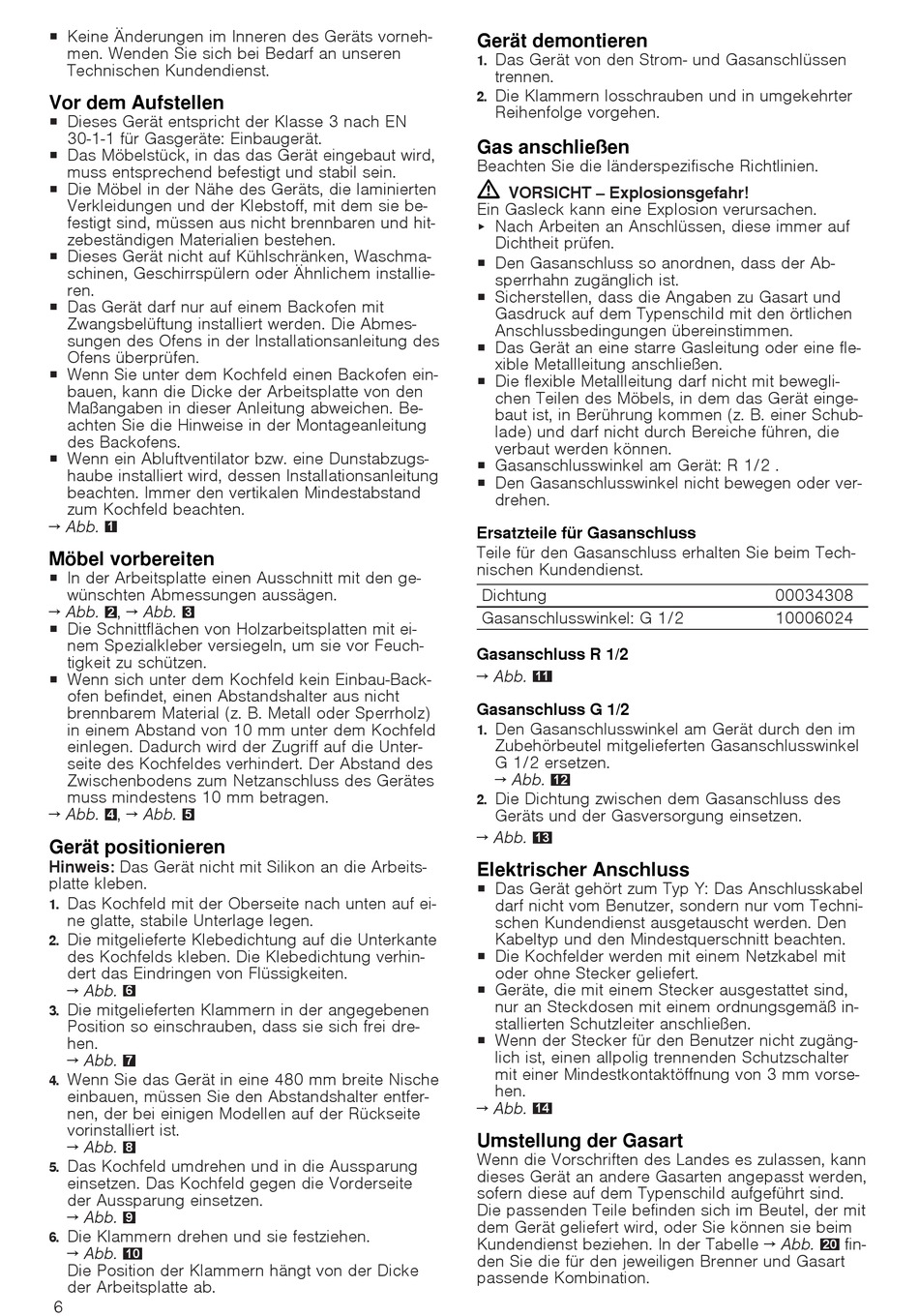

Bosch 3ETG664HB Montageanleitung Seite 6

¡ Keine Änderungen im Inneren des Geräts vorneh-
men. Wenden Sie sich bei Bedarf an unseren
Technischen Kundendienst.
Vor dem Aufstellen
¡ Dieses Gerät entspricht der Klasse 3 nach EN
30-1-1 für Gasgeräte: Einbaugerät.
¡ Das Möbelstück, in das das Gerät eingebaut wird,
muss entsprechend befestigt und stabil sein.
¡ Die Möbel in der Nähe des Geräts, die laminierten
Verkleidungen und der Klebstoff, mit dem sie be-
festigt sind, müssen aus nicht brennbaren und hit-
zebeständigen Materialien bestehen.
¡ Dieses Gerät nicht auf Kühlschränken, Waschma-
schinen, Geschirrspülern oder Ähnlichem installie-
ren.
¡ Das Gerät darf nur auf einem Backofen mit
Zwangsbelüftung installiert werden. Die Abmes-
sungen des Ofens in der Installationsanleitung des
Ofens überprüfen.
¡ Wenn Sie unter dem Kochfeld einen Backofen ein-
bauen, kann die Dicke der Arbeitsplatte von den
Maßangaben in dieser Anleitung abweichen. Be-
achten Sie die Hinweise in der Montageanleitung
des Backofens.
¡ Wenn ein Abluftventilator bzw. eine Dunstabzugs-
haube installiert wird, dessen Installationsanleitung
beachten. Immer den vertikalen Mindestabstand
zum Kochfeld beachten.
→ Abb.
1
Möbel vorbereiten
¡ In der Arbeitsplatte einen Ausschnitt mit den ge-
wünschten Abmessungen aussägen.
→ Abb. , → Abb.
2 3
¡ Die Schnittflächen von Holzarbeitsplatten mit ei-
nem Spezialkleber versiegeln, um sie vor Feuch-
tigkeit zu schützen.
¡ Wenn sich unter dem Kochfeld kein Einbau-Back-
ofen befindet, einen Abstandshalter aus nicht
brennbarem Material (z. B. Metall oder Sperrholz)
in einem Abstand von 10 mm unter dem Kochfeld
einlegen. Dadurch wird der Zugriff auf die Unter-
seite des Kochfeldes verhindert. Der Abstand des
Zwischenbodens zum Netzanschluss des Gerätes
muss mindestens 10 mm betragen.
→ Abb. , → Abb.
4 5
Gerät positionieren
Hinweis: Das Gerät nicht mit Silikon an die Arbeits-
platte kleben.
Das Kochfeld mit der Oberseite nach unten auf ei-
1.
ne glatte, stabile Unterlage legen.
Die mitgelieferte Klebedichtung auf die Unterkante
2.
des Kochfelds kleben. Die Klebedichtung verhin-
dert das Eindringen von Flüssigkeiten.
→ Abb.
6
Die mitgelieferten Klammern in der angegebenen
3.
Position so einschrauben, dass sie sich frei dre-
hen.
→ Abb.
7
Wenn Sie das Gerät in eine 480 mm breite Nische
4.
einbauen, müssen Sie den Abstandshalter entfer-
nen, der bei einigen Modellen auf der Rückseite
vorinstalliert ist.
→ Abb.
8
Das Kochfeld umdrehen und in die Aussparung
5.
einsetzen. Das Kochfeld gegen die Vorderseite
der Aussparung einsetzen.
→ Abb.
9
Die Klammern drehen und sie festziehen.
6.
→ Abb.
10
Die Position der Klammern hängt von der Dicke
der Arbeitsplatte ab.
6
Gerät demontieren
Das Gerät von den Strom- und Gasanschlüssen
1.
trennen.
Die Klammern losschrauben und in umgekehrter
2.
Reihenfolge vorgehen.
Gas anschließen
Beachten Sie die länderspezifische Richtlinien.
VORSICHT ‒ Explosionsgefahr!
Ein Gasleck kann eine Explosion verursachen.
Nach Arbeiten an Anschlüssen, diese immer auf
▶
Dichtheit prüfen.
¡ Den Gasanschluss so anordnen, dass der Ab-
sperrhahn zugänglich ist.
¡ Sicherstellen, dass die Angaben zu Gasart und
Gasdruck auf dem Typenschild mit den örtlichen
Anschlussbedingungen übereinstimmen.
¡ Das Gerät an eine starre Gasleitung oder eine fle-
xible Metallleitung anschließen.
¡ Die flexible Metallleitung darf nicht mit bewegli-
chen Teilen des Möbels, in dem das Gerät einge-
baut ist, in Berührung kommen (z. B. einer Schub-
lade) und darf nicht durch Bereiche führen, die
verbaut werden können.
¡ Gasanschlusswinkel am Gerät: R 1/2 .
¡ Den Gasanschlusswinkel nicht bewegen oder ver-
drehen.
Ersatzteile für Gasanschluss
Teile für den Gasanschluss erhalten Sie beim Tech-
nischen Kundendienst.
Dichtung
Gasanschlusswinkel: G 1/2
Gasanschluss R 1/2
→ Abb.
11
Gasanschluss G 1/2
Den Gasanschlusswinkel am Gerät durch den im
1.
Zubehörbeutel mitgelieferten Gasanschlusswinkel
G 1/2 ersetzen.
→ Abb.
12
Die Dichtung zwischen dem Gasanschluss des
2.
Geräts und der Gasversorgung einsetzen.
→ Abb.
13
Elektrischer Anschluss
¡ Das Gerät gehört zum Typ Y: Das Anschlusskabel
darf nicht vom Benutzer, sondern nur vom Techni-
schen Kundendienst ausgetauscht werden. Den
Kabeltyp und den Mindestquerschnitt beachten.
¡ Die Kochfelder werden mit einem Netzkabel mit
oder ohne Stecker geliefert.
¡ Geräte, die mit einem Stecker ausgestattet sind,
nur an Steckdosen mit einem ordnungsgemäß in-
stallierten Schutzleiter anschließen.
¡ Wenn der Stecker für den Benutzer nicht zugäng-
lich ist, einen allpolig trennenden Schutzschalter
mit einer Mindestkontaktöffnung von 3 mm vorse-
hen.
→ Abb.
14
Umstellung der Gasart
Wenn die Vorschriften des Landes es zulassen, kann
dieses Gerät an andere Gasarten angepasst werden,
sofern diese auf dem Typenschild aufgeführt sind.
Die passenden Teile befinden sich im Beutel, der mit
dem Gerät geliefert wird, oder Sie können sie beim
Kundendienst beziehen. In der Tabelle → Abb.
den Sie die für den jeweiligen Brenner und Gasart
passende Kombination.
