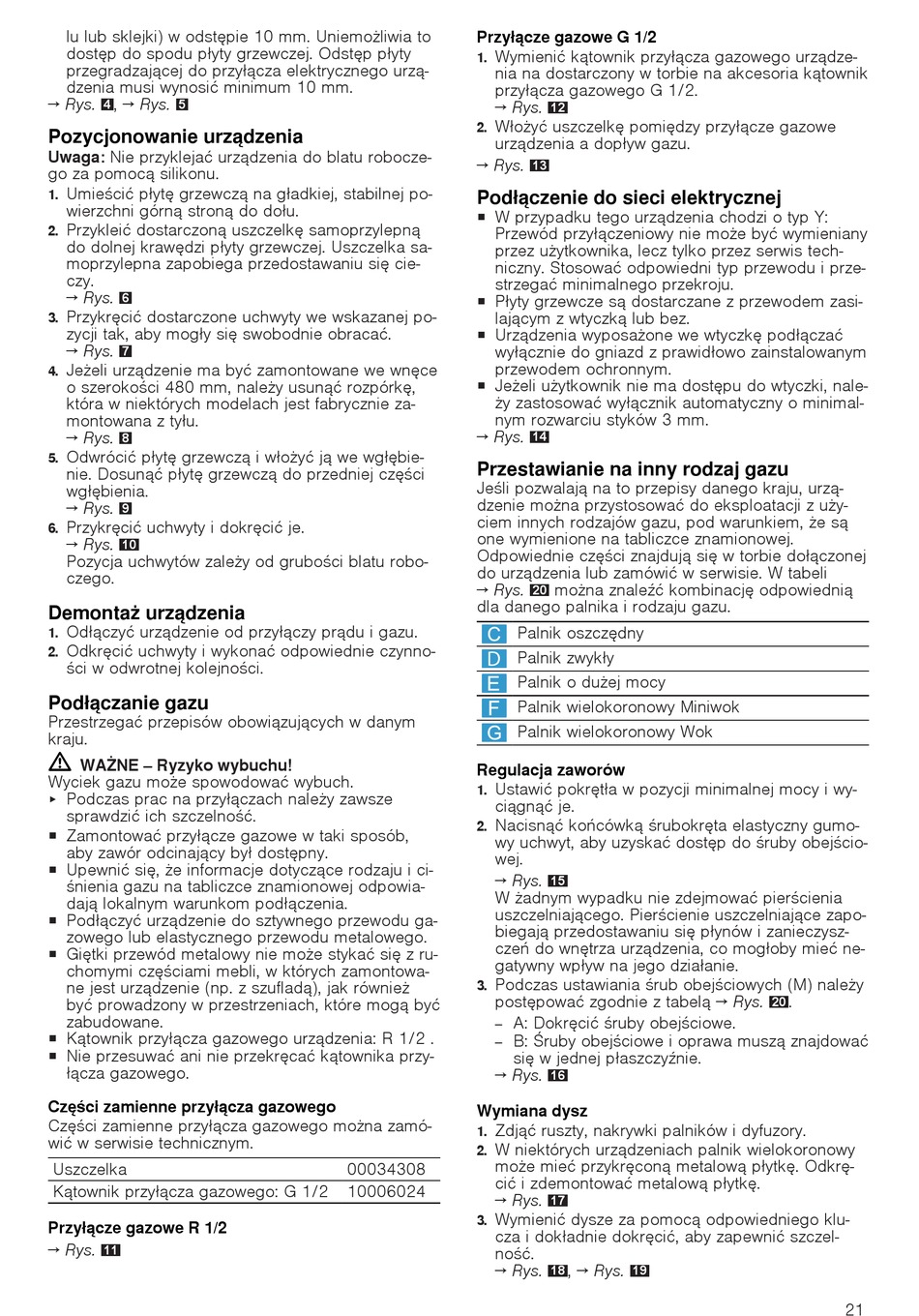

lu lub sklejki) w odstępie 10 mm. Uniemożliwia to
dostęp do spodu płyty grzewczej. Odstęp płyty
przegradzającej do przyłącza elektrycznego urzą-
dzenia musi wynosić minimum 10 mm.
→ Rys. , → Rys.
4 5
Pozycjonowanie urządzenia
Uwaga: Nie przyklejać urządzenia do blatu robocze-
go za pomocą silikonu.
Umieścić płytę grzewczą na gładkiej, stabilnej po-
1.
wierzchni górną stroną do dołu.
Przykleić dostarczoną uszczelkę samoprzylepną
2.
do dolnej krawędzi płyty grzewczej. Uszczelka sa-
moprzylepna zapobiega przedostawaniu się cie-
czy.
→ Rys.
6
Przykręcić dostarczone uchwyty we wskazanej po-
3.
zycji tak, aby mogły się swobodnie obracać.
→ Rys.
7
Jeżeli urządzenie ma być zamontowane we wnęce
4.
o szerokości 480 mm, należy usunąć rozpórkę,
która w niektórych modelach jest fabrycznie za-
montowana z tyłu.
→ Rys.
8
Odwrócić płytę grzewczą i włożyć ją we wgłębie-
5.
nie. Dosunąć płytę grzewczą do przedniej części
wgłębienia.
→ Rys.
9
Przykręcić uchwyty i dokręcić je.
6.
→ Rys.
10
Pozycja uchwytów zależy od grubości blatu robo-
czego.
Demontaż urządzenia
Odłączyć urządzenie od przyłączy prądu i gazu.
1.
Odkręcić uchwyty i wykonać odpowiednie czynno-
2.
ści w odwrotnej kolejności.
Podłączanie gazu
Przestrzegać przepisów obowiązujących w danym
kraju.
WAŻNE ‒ Ryzyko wybuchu!
Wyciek gazu może spowodować wybuch.
Podczas prac na przyłączach należy zawsze
▶
sprawdzić ich szczelność.
¡ Zamontować przyłącze gazowe w taki sposób,
aby zawór odcinający był dostępny.
¡ Upewnić się, że informacje dotyczące rodzaju i ci-
śnienia gazu na tabliczce znamionowej odpowia-
dają lokalnym warunkom podłączenia.
¡ Podłączyć urządzenie do sztywnego przewodu ga-
zowego lub elastycznego przewodu metalowego.
¡ Giętki przewód metalowy nie może stykać się z ru-
chomymi częściami mebli, w których zamontowa-
ne jest urządzenie (np. z szufladą), jak również
być prowadzony w przestrzeniach, które mogą być
zabudowane.
¡ Kątownik przyłącza gazowego urządzenia: R 1/2 .
¡ Nie przesuwać ani nie przekręcać kątownika przy-
łącza gazowego.
Części zamienne przyłącza gazowego
Części zamienne przyłącza gazowego można zamó-
wić w serwisie technicznym.
Uszczelka
Kątownik przyłącza gazowego: G 1/2
Przyłącze gazowe R 1/2
→ Rys.
11
Przyłącze gazowe G 1/2
Wymienić kątownik przyłącza gazowego urządze-
1.
nia na dostarczony w torbie na akcesoria kątownik
przyłącza gazowego G 1/2.
→ Rys.
Włożyć uszczelkę pomiędzy przyłącze gazowe
2.
urządzenia a dopływ gazu.
→ Rys.
Podłączenie do sieci elektrycznej
¡ W przypadku tego urządzenia chodzi o typ Y:
Przewód przyłączeniowy nie może być wymieniany
przez użytkownika, lecz tylko przez serwis tech-
niczny. Stosować odpowiedni typ przewodu i prze-
strzegać minimalnego przekroju.
¡ Płyty grzewcze są dostarczane z przewodem zasi-
lającym z wtyczką lub bez.
¡ Urządzenia wyposażone we wtyczkę podłączać
wyłącznie do gniazd z prawidłowo zainstalowanym
przewodem ochronnym.
¡ Jeżeli użytkownik nie ma dostępu do wtyczki, nale-
ży zastosować wyłącznik automatyczny o minimal-
nym rozwarciu styków 3 mm.
→ Rys.
Przestawianie na inny rodzaj gazu
Jeśli pozwalają na to przepisy danego kraju, urzą-
dzenie można przystosować do eksploatacji z uży-
ciem innych rodzajów gazu, pod warunkiem, że są
one wymienione na tabliczce znamionowej.
Odpowiednie części znajdują się w torbie dołączonej
do urządzenia lub zamówić w serwisie. W tabeli
→ Rys.
dla danego palnika i rodzaju gazu.
Palnik oszczędny
Palnik zwykły
Palnik o dużej mocy
Palnik wielokoronowy Miniwok
Palnik wielokoronowy Wok
Regulacja zaworów
Ustawić pokrętła w pozycji minimalnej mocy i wy-
1.
ciągnąć je.
Nacisnąć końcówką śrubokręta elastyczny gumo-
2.
wy uchwyt, aby uzyskać dostęp do śruby obejścio-
wej.
→ Rys.
W żadnym wypadku nie zdejmować pierścienia
uszczelniającego. Pierścienie uszczelniające zapo-
biegają przedostawaniu się płynów i zanieczysz-
czeń do wnętrza urządzenia, co mogłoby mieć ne-
gatywny wpływ na jego działanie.
Podczas ustawiania śrub obejściowych (M) należy
3.
postępować zgodnie z tabelą → Rys.
A: Dokręcić śruby obejściowe.
‒
B: Śruby obejściowe i oprawa muszą znajdować
‒
się w jednej płaszczyźnie.
→ Rys.
Wymiana dysz
Zdjąć ruszty, nakrywki palników i dyfuzory.
1.
W niektórych urządzeniach palnik wielokoronowy
2.
może mieć przykręconą metalową płytkę. Odkrę-
00034308
cić i zdemontować metalową płytkę.
10006024
→ Rys.
Wymienić dysze za pomocą odpowiedniego klu-
3.
cza i dokładnie dokręcić, aby zapewnić szczel-
ność.
→ Rys.
12
13
14
można znaleźć kombinację odpowiednią
20
15
16
17
, → Rys.
18 19
.
20
