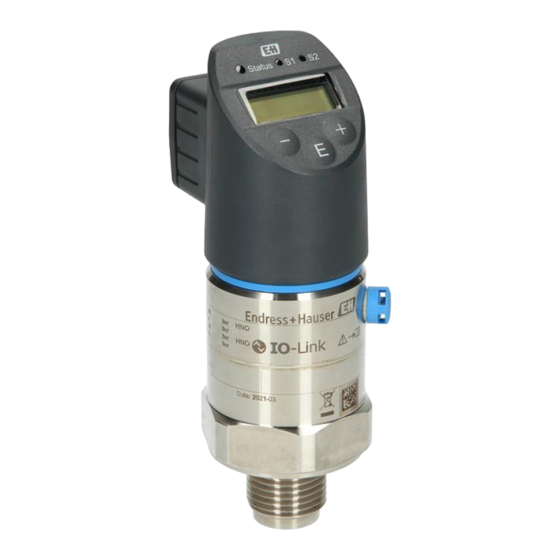

Endress+Hauser Ceraphant PTC31B Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Ceraphant PTC31B:
- Betriebsanleitung (92 Seiten) ,
- Technische information (48 Seiten) ,
- Kurzanleitung (44 Seiten)
Verwandte Anleitungen für Endress+Hauser Ceraphant PTC31B
Inhaltszusammenfassung für Endress+Hauser Ceraphant PTC31B
- Seite 1 Products Solutions Services BA01911P/00/DE/03.23-00 71621479 2023-07-11 Betriebsanleitung Ceraphant PTC31B, PTP31B, PTP33B IO-Link Prozessdruckmessung Druckschalter zur sicheren Messung und Überwachung von Absolut- und Relativdruck...
- Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebsstelle Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Systemintegration ....31 Dokumentfunktion . - Seite 4 Inhaltsverzeichnis Ceraphant PTC31B, PTP31B, PTP33B IO-Link 16.2 Prozessadapter M24 ....84 16.3 Frontbündige Rohranschlüsse M24 ..
-
Seite 5: Hinweise Zum Dokument
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole In Grafiken
Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund... -
Seite 7: Begriffe Und Abkürzungen
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Hinweise zum Dokument Begriffe und Abkürzungen A0029505 OPL: Das OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druck- schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan- schluss zu beachten. -
Seite 8: Eingetragene Marken
Hinweise zum Dokument Ceraphant PTC31B, PTP31B, PTP33B IO-Link In diesem Beispiel ist der TD somit 2:1. Diese Messspanne ist Nullpunkt basierend. Eingetragene Marken Ist ein eingetragenes Warenzeichen der IO-Link Firmengemeinschaft. Endress+Hauser... -
Seite 9: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Prozessmedien und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit prozessberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. 2.2.3 Restrisiken Das Gehäuse kann im Betrieb eine Temperatur nahe der Prozesstemperatur annehmen. -
Seite 10: Arbeitssicherheit
Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungs- relevanten Bereich auszuschließen (z.B. Druckgerätesicherheit): ‣... -
Seite 11: Produktbeschreibung
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Produktbeschreibung Produktbeschreibung Produktaufbau Übersicht Produktaufbau für Kommunikationsvariante IO-Link Position Beschreibung Stecker M12 Gehäusekappe aus Kunststoff A0037238 Gehäuse Prozessanschluss (beispielhafte Darstellung) A0027226 A0027215 A0027227 Funktionsweise 3.2.1 Berechnung des Drucks Geräte mit keramischer Prozessmembrane (Ceraphire ® Der Keramiksensor ist ein ölfreier Sensor, d.h. der Prozessdruck wirkt direkt auf die robuste keramische Prozessmembrane und lenkt sie aus. - Seite 12 Produktbeschreibung Ceraphant PTC31B, PTP31B, PTP33B IO-Link gemessen. Der Messbereich wird von der Dicke der keramischen Prozessmembrane bestimmt. Geräte mit metallischer Prozessmembrane Der Prozessdruck lenkt die metallische Prozessmembrane des Sensors aus und eine Füll- flüssigkeit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnolo- gie).
-
Seite 13: Warenannahme Und Produktidenti
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE A0028673 1 = 2 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? A0022099 A0028673 A0022101 Ware unbeschädigt? DELIVERY NOTE A0028673 A0022104 Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem... -
Seite 14: Produktidentifizierung
Warenannahme und Produktidentifizierung Ceraphant PTC31B, PTP31B, PTP33B IO-Link Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. -
Seite 15: Produkt Zur Messstelle Transportieren
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Warenannahme und Produktidentifizierung 4.3.2 Produkt zur Messstelle transportieren WARNUNG Falscher Transport! Gehäuse und Membrane können beschädigt werden und es besteht Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren. Endress+Hauser... -
Seite 16: Montage
Montage Ceraphant PTC31B, PTP31B, PTP33B IO-Link Montage Montagebedingungen • Bei der Montage, beim elektrischen Anschließen und im Betrieb darf keine Feuchtigkeit in das Gehäuse eindringen. • Prozessmembrane nicht mit spitzen und/oder harten Gegenständen eindrücken oder rei- nigen. • Schutz der Prozessmembrane erst kurz vor dem Einbau entfernen. -
Seite 17: Montageort
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Montage PTC31B Achse der Prozessmembrane Prozessmembrane zeigt Prozessmembrane zeigt horizontal (A) nach oben (B) nach unten (C) < 1 bar (15 psi) Kalibrationslage, kein Einfluss Bis zu Bis zu +0,3 mbar (+0,0044 psi) –0,3 mbar (–0,0044 psi) ≥... -
Seite 18: Füllstandsmessung
Montage Ceraphant PTC31B, PTP31B, PTP33B IO-Link A0025921 Gerät Absperrarmatur Wassersackrohr Wassersackrohr Druckmessung in Flüssigkeiten Gerät mit Absperrarmatur und Wassersackrohr unterhalb oder auf gleicher Höhe des Ent- nahmestutzens montieren. Vorteil: • Definierte Wassersäule verursacht nur geringe/vernachlässigbare Messfehler und • Luftblasen können in den Prozess entweichen. -
Seite 19: Montagehinweise Bei Sauerstoffanwendungen
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Montage A0025923 Montagehinweise bei Sauerstoffanwendungen Sauerstoff und andere Gase können explosiv auf Öle, Fette und Kunststoffe reagieren, so dass unter anderem folgende Vorkehrungen getroffen werden müssen: • Alle Komponenten der Anlage wie z.B. Messgeräte müssen gemäß den Anforderungen der BAM gereinigt sein. -
Seite 20: Elektrischer Anschluss
Elektrischer Anschluss Ceraphant PTC31B, PTP31B, PTP33B IO-Link Elektrischer Anschluss Anschluss Messeinheit 6.1.1 Klemmenbelegung WARNUNG Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse! ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. ‣ Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet werden. WARNUNG Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣... -
Seite 21: Pnp Schaltausgang R1 Mit Zusätzlichem Analogausgang 4...20 Ma (Aktiv) (Nicht Mit Io-Link Funktionalität)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Elektrischer Anschluss 2 x PNP-Schaltausgang R1 und R2 (nicht mit IO-Link Funktionalität) Stecker M12 Ventilstecker Kabel 0.63A 0.63A L– L– A0023248 A0023282 braun = L+ schwarz = Schaltausgang 1 weiß = Schaltausgang 2 blau = L- grün/gelb = Erde... -
Seite 22: Versorgungsspannung
Elektrischer Anschluss Ceraphant PTC31B, PTP31B, PTP33B IO-Link 6.1.2 Versorgungsspannung Versorgungsspannung IO-Link: 10…30 V DC an einem Gleichstrom-Netzteil Die IO-Link Kommunikation ist erst ab einer Versorgungsspannung von 18 V gewährleis- tet. 6.1.3 Stromaufnahme und Alarm-Signal Eigenstromverbrauch Alarm Strom (für Geräte mit Analogausgang) ≤... -
Seite 23: Anschlusskontrolle
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Elektrischer Anschluss Bei zu großer Bürde: • Ausgabe des Fehlerstromes und Anzeige der "S803" (Ausgabe: MIN-Alarmstrom) • Periodische Überprüfung ob Fehlerzustand verlassen werden kann • Um eine ausreichende Klemmenspannung sicherzustellen, darf abhängig von der Ver- sorgungsspannung UB des Speisegeräts ein maximaler Bürdenwiderstand RL (inklusive... -
Seite 24: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Ceraphant PTC31B, PTP31B, PTP33B IO-Link Bedienungsmöglichkeiten Bedienung mit Bedienmenü 7.1.1 IO-Link IO-Link Informationen IO-Link ist eine Punkt-zu-Punkt-Verbindung für die Kommunikation des Messgeräts mit einem IO-Link Master. Das Messgerät verfügt über eine IO-Link Kommunikationsschnitt- stelle des Typs 2 mit einer zweiten IO-Funktion auf Pin 4. Diese setzt für den Betrieb eine IO-Link-fähige Baugruppe (IO-Link Master) voraus. -
Seite 25: Aufbau Des Bedienmenüs
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Bedienungsmöglichkeiten 7.1.3 Aufbau des Bedienmenüs Die Menüstruktur wurde gemäß VDMA 24574-1 umgesetzt und durch Endress+Hauser spezifische Menüpunkte ergänzt. Nutzerrolle Untermenü Bedeutung/Verwendung Bediener (Anzeige- Anzeige/ Anzeige der Messwerte, Stör- und Hinweismeldungen Ebene) Betrieb Instandhalter Parameter auf Enthält alle Parameter, die zur Inbetriebnahme der Messung benötigt... -
Seite 26: Anzeige Der Betriebszustände
Bedienungsmöglichkeiten Ceraphant PTC31B, PTP31B, PTP33B IO-Link 7.2.2 Anzeige der Betriebszustände Betriebszu- Funktion von Status-LED und Vor-Ort-Anzeige stände Messbetrieb • Status LED leuchtet grün • LED von Schaltausgang 1 und Schaltausgang 2 signalisieren den Status des jeweiligen Schaltausganges • Keine Aktivität der LED für Schaltausgang 2 wenn Stromausgang aktiv •... - Seite 27 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Bedienungsmöglichkeiten Taste(n) Bedeutung • Eingabe bestätigen • Sprung zum nächsten Menüpunkt • Auswahl eines Menüpunktes und Aktivierung des Editiermodus A0017881 • Aufruf der Tastenverriegelung KYL (KeyLock) durch Betätigung der Taste länger als 2 Sekunden gleichzeitig ESC-Funktionen: •...
-
Seite 28: Bedienung Verriegeln Und Entriegeln
Bedienungsmöglichkeiten Ceraphant PTC31B, PTP31B, PTP33B IO-Link Bedienung verriegeln und entriegeln Das Gerät verfügt über • eine automatische Verriegelung der Tasten und • eine Verriegelung der Parametereinstellungen. Die Verriegelung der Tasten wird auf der Vor-Ort-Anzeige durch "E > 2" angezeigt. Die Verriegelung der Parametereinstellungen wird angezeigt, sobald versucht wird einen Parameter zu ändern. - Seite 29 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Bedienungsmöglichkeiten Parameter ändern mit verriegeltem Gerät (am Beispiel STL) 1. STL, LCK wird angezeigt 2. Eingabe des in COD festgelegten kundenspezifischen Wertes 3. STL kann bearbeitet werden 4. Nach 60 Sekunden oder Neustart ist das Gerät wieder verriegelt Verriegelungsmechanismus dauerhaft aufheben 1.
-
Seite 30: Navigationsbeispiele
Bedienungsmöglichkeiten Ceraphant PTC31B, PTP31B, PTP33B IO-Link Navigationsbeispiele 7.6.1 Parameter mit Auswahlliste Beispiel: Anzeige Messwert um 180° gedreht Menüpfad: EF → DIS → DRO Taste oder drücken bis "DRO" angezeigt wird. Voreinstellung ist "NO" (Displayanzeige nicht gedreht). oder drücken bis "YES erscheint (Displayanzeige ist um 180° gedreht). -
Seite 31: Systemintegration
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Systemintegration Systemintegration Prozessdaten Das Messgerät hat einen Stromausgang und einen oder zwei Schaltausgänge (abhängig von der bestellten Variante). Der Status der Schaltausgänge und der Druckwert, wird in Form von Prozessdaten über IO-Link übertragen. • Im SIO-Modus wird der Schaltausgang am Pin 4 des M12 Steckers geschaltet. Im IO- Link-Kommunikationsbetrieb ist dieser Pin ausschließlich der Kommunikation vorbehal-... -
Seite 32: Mit Smart Sensor Profil
Systemintegration Ceraphant PTC31B, PTP31B, PTP33B IO-Link 8.1.2 Mit Smart Sensor Profil Die Prozessdaten des Messgerätes werden gemäß SSP 4.3.1 zyklisch übertragen. Bit-Off- Name Datentyp Erlaubte Werte Offset / Gradient Beschreibung Process Data Input.Switching 1-bit Uinteger 0 = False Schaltsignal Status SSC 1.1 Signal Channel 1.1... - Seite 33 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Systemintegration ISDU Bezeichnung ISDU (hex) Größe Datentyp Zugriff Default- Wertebereich Offset / Data (dez) (Byte) Value Gradient Sto- rage Damping (TAU) 0x0046 uint in 000.0 sec, Default 2.0 0 / 0.1 Lower Range Value for 4 0x0047 in 00.00%, Default 0.00%...
- Seite 34 Systemintegration Ceraphant PTC31B, PTP31B, PTP33B IO-Link ISDU Bezeichnung ISDU (hex) Größe Datentyp Zugriff Default- Wertebereich Offset / Data (dez) (Byte) Value Gradient Sto- rage ENP_VERSION 0x0101 String 36587 extended Ordercode 0x0103 String Ohne Smart Sensor Profil ISDU Bezeichnung ISDU Größe...
- Seite 35 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Systemintegration ISDU (dez) Bezeichnung ISDU (hex) Größe (Byte) Datentyp Zugriff Default-Value ProductText 0x0014 max. 64 String Absolute and gauge pressure Serial number 0x0015 max. 16 String Hardware Version 0x0016 max. 64 String Firmware Version 0x0017 max.
- Seite 36 Systemintegration Ceraphant PTC31B, PTP31B, PTP33B IO-Link ISDU (dez) Subindex Bezeich- ISDU (hex) Größe Datentyp Zugriff Default- Wertebe- Data Sto- nung (Byte) Value reich rage SSC1.1 Con- 0x003D UintegerT 0 ~ Deacti- fig.Mode vated 1 ~ Single point 2 ~ Window...
-
Seite 37: System Kommandos
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Systemintegration 8.2.3 System Kommandos Ohne Smart Sensor Profil ISDU (dez) Subindex Bezeichnung ISDU (hex) Wertebereich Zugriff Reset to factory settings (RES) 0x0002 Device Access Locks.Data Storage Lock 0x000C 0 ~ False 2 ~ True Mit Smart Sensor Profil... - Seite 38 Systemintegration Ceraphant PTC31B, PTP31B, PTP33B IO-Link Modus Window entspricht immer dem größeren Wert von SP1 oder SP2 und SP immer dem kleine- ren Wert von SP1 oder SP2. A0046579 2 SSC, Window Hysterese Fenster Schaltpunkt mit kleinerem Messwert Schaltpunkt mit größerem Messwert...
-
Seite 39: Inbetriebnahme
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Inbetriebnahme Inbetriebnahme Bei einer Änderung einer bestehenden Parametrierung, läuft der Messbetrieb weiter! Die neuen oder geänderten Eingaben werden erst nach erfolgter Parametrierung übernom- men. Bei Nutzung der Blockparametrierung wird eine Parameteränderung erst nach dem Para- meterdownload übernommen. -
Seite 40: Druckmessung Konfigurieren
Inbetriebnahme Ceraphant PTC31B, PTP31B, PTP33B IO-Link Druckmessung konfigurieren 9.3.1 Abgleich ohne Referenzdruck (Trockenabgleich = Abgleich ohne Medium) Beispiel: In diesem Beispiel wird ein Gerät mit einem 400 mbar (6 psi) Sensor auf den Messbereich 0 … 300 mbar (0 … 4,4 psi) eingestellt. -
Seite 41: Abgleich Mit Referenzdruck (Nassabgleich = Abgleich Mit Medium)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Inbetriebnahme 9.3.2 Abgleich mit Referenzdruck (Nassabgleich = Abgleich mit Medium) Beispiel: In diesem Beispiel wird ein Gerät mit einem 400 mbar (6 psi) Sensor auf den Messbereich 0 … 300 mbar (0 … 4,4 psi) eingestellt. -
Seite 42: Lageabgleich Durchführen
Inbetriebnahme Ceraphant PTC31B, PTP31B, PTP33B IO-Link Lageabgleich durchführen Zero point configuration (ZRO) Navigation Display: EF → Zero point configuration (ZRO) IO-Link: Parameter → Application → Sensor → Zero point configuration (ZRO) Beschreibung (typischerweise Absolutdrucksensor) Eine durch die Einbaulage des Messgeräts resultierende Druckverschiebung kann durch den Lageabgleich korrigiert werden. - Seite 43 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Inbetriebnahme Voraussetzung Automatische Übernahme des anliegenden Druckwertes als Nullpunkt. Zur Korrektur der Einbaulage und einer möglichen Nullpunktdrift ist ein Offset (Parallel- verschiebung der Sensorkennlinie) möglich. Der übernommene Wert des Parameters wird vom "Rohmesswert" abgezogen. Die Forderung eine Nullpunktverschiebung ohne Verände- rung der Messspanne durchführen zu können, wird mit dem Offset erfüllt.
-
Seite 44: Prozessüberwachung Parametrieren
Inbetriebnahme Ceraphant PTC31B, PTP31B, PTP33B IO-Link Prozessüberwachung parametrieren Für die Überwachung des Prozesses kann ein Druckbereich festgelegt werden, der vom Grenzschalter überwacht wird. Beide Überwachungsvarianten werden nachfolgend beschrieben. Durch die Überwachungsfunktion wird ermöglicht, für den Prozess optimale Bereiche (mit hohen Ausbeuten o.ä.) zu definieren und vom Grenzschalter überwachen zu lassen. -
Seite 45: Prozessüberwachung Analog (4...20 Ma Ausgang)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Inbetriebnahme 9.5.3 Prozessüberwachung analog (4…20 mA Ausgang) • Der Signalbereich 3,8…20,5 mA wird gemäß NAMUR NE 43 gesteuert. • Ausnahmen sind Alarm Strom und Stromsimulation: • Wird die definierte Grenze überschritten, misst das Gerät linear weiter. Der Ausgangs- strom steigt bis 20,5 mA linear an und hält den Wert, bis der Messwert wieder unter... - Seite 46 Inbetriebnahme Ceraphant PTC31B, PTP31B, PTP33B IO-Link Hinweis Eingabe des Wertes für 20 mA in gewählter Druckeinheit beliebig innerhalb des Messbe- reiches. Die Eingabe ist in 0,1 Schritten möglich (Schrittweite abhängig vom Messbereich). Auswahl Keine Auswahl. Werte sind frei editierbar. Werkseinstellung Obere Messgrenze bzw.
-
Seite 47: Anwendungsbeispiele
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Inbetriebnahme Anwendungsbeispiele 9.7.1 Kompressorsteuerung mit Two-Point Mode Beispiel: Der Kompressor wird gestartet, wenn der Druck einen bestimmten Wert unter- schreitet. Der Kompressor wird abgeschaltet, wenn ein bestimmter Wert überschritten wird. 1. Schaltpunkt auf 2 bar (29 psi)einstellen 2. -
Seite 48: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Ceraphant PTC31B, PTP31B, PTP33B IO-Link Diagnose und Störungsbehebung 10.1 Fehlersuche Liegt im Gerät eine unzulässige Gerätekonfiguration vor, wechselt das Gerät in den Fehler- modus. Beispiel: • Über IO-Link wird die Diagnosemeldung "C485" ausgegeben. • Das Gerät befindet sich im Simulationmodus. -
Seite 49: Diagnoseereignisse
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Diagnose und Störungsbehebung 10.2 Diagnoseereignisse 10.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung über IO-Link ausgegeben und als Diagnosemeldung im Wechsel mit der Messwertanzeige angezeigt. Statussignale In der Tabelle → 50 sind die Meldungen aufgeführt, die auftreten können. Der Para- meter Diagnose Code zeigt die Meldung mit der höchsten Priorität an. -
Seite 50: Übersicht Zu Den Diagnoseereignissen
Diagnose und Störungsbehebung Ceraphant PTC31B, PTP31B, PTP33B IO-Link 10.2.2 Übersicht zu den Diagnoseereignissen Statussig- Diagnose- IO-Link EventCode Ereignistext Ursache Behebungsmaßnahme nal/ verhalten EventQua- Diagnose- lifier ereignis S140 Warnung IO-Link 0x180F Sensor signal out- Über- bzw. Unterdruck steht Gerät im spezifizierten Messbereich... -
Seite 51: Verhalten Des Gerätes Bei Störung
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Diagnose und Störungsbehebung Statussig- Diagnose- IO-Link EventCode Ereignistext Ursache Behebungsmaßnahme nal/ verhalten EventQua- Diagnose- lifier ereignis S803 Störung IO-Link 0x1804 Current loop Lastwiderstand am Analogaus- • Verkabelung und Bürde am Stromaus- Error gang zu hochohmig gang prüfen. -
Seite 52: Ausfallsignal 4
Diagnose und Störungsbehebung Ceraphant PTC31B, PTP31B, PTP33B IO-Link ben. Das Gerät verhält sich entsprechend der Diagnosemeldung gemäß Warnung oder Stö- rung. Dabei ist zwischen folgenden Fehlerarten zu unterscheiden: • Warnung: • Bei dieser Fehlerart misst das Gerät weiter. Das Ausgangssignal wird nicht beeinflusst (Ausnahme: Simulation ist aktiv). -
Seite 53: Verhalten Des Gerätes Bei Fehleingabe
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Wartung 10.6 Verhalten des Gerätes bei Fehleingabe Bei Falscheingaben wird der eingegebene Wert nicht angenommen. Dabei wird keine Stö- rung und keine Warnung ausgelöst. Der zu verstellende Wert kann nicht über die vorgege- bene Grenze hinaus verändert werden. Damit wird ein Konfigurieren des Gerätes mit fehlerhaften Werten unmöglich. -
Seite 54: Reparatur
Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberüh- rend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorge- hensweise und Rahmenbedingungen auf der Endress+Hauser Internetseite www.services.endress.com/return-material... -
Seite 55: Übersicht Bedienmenü Vor-Ort-Anzeige
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Übersicht Bedienmenü Vor-Ort-Anzeige Übersicht Bedienmenü Vor-Ort-Anzeige Abhängig von der Parametrierung sind nicht alle Untermenüs und Parameter verfüg- bar. Einzelheiten dazu sind bei der Beschreibung der Parameter jeweils unter der Kategorie "Voraussetzung" angegeben. 13.1 Ohne Smart Sensor Profil... - Seite 56 Übersicht Bedienmenü Vor-Ort-Anzeige Ceraphant PTC31B, PTP31B, PTP33B IO-Link Schaltausgang Ebene Ebene Ebene Ebene Beschreibung Details 1 x PNP 2 x PNP 1 x PNP + 4-20 mA Schließer bei Hysteresefunktion Öffner bei Hysteresefunktion ...
-
Seite 57: Mit Smart Sensor Profil
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Übersicht Bedienmenü Vor-Ort-Anzeige Schaltausgang Ebene Ebene Ebene Ebene Beschreibung Details 1 x PNP 2 x PNP 1 x PNP + 4-20 mA Simulationswert für Analogausgang in mA Simulationswert für Analogausgang in mA 21,95 Simulationswert für Analogausgang in mA Die Zuordnung der Ausgänge kann nicht verändert werden. - Seite 58 Übersicht Bedienmenü Vor-Ort-Anzeige Ceraphant PTC31B, PTP31B, PTP33B IO-Link Schaltausgang Ebene 0 Ebene 1 Ebene 2 Ebene 3 Beschreibung Details 1 x PNP 2 x PNP 1 x PNP + 4...20 mA 2DS2 Schaltverzögerungszeit, Ausgang 2 2DR2 Rückschaltverzögerungszeit, Ausgang 2 ...
- Seite 59 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Übersicht Bedienmenü Vor-Ort-Anzeige Schaltausgang Ebene 0 Ebene 1 Ebene 2 Ebene 3 Beschreibung Details 1 x PNP 2 x PNP 1 x PNP + 4...20 mA Schaltausgang geschlossen Simulation Ausgang 2 ...
-
Seite 60: Übersicht Bedienmenü Io-Link
Übersicht Bedienmenü IO-Link Ceraphant PTC31B, PTP31B, PTP33B IO-Link Übersicht Bedienmenü IO-Link Abhängig von der Parametrierung sind nicht alle Untermenüs und Parameter verfüg- bar. Einzelheiten dazu sind bei der Beschreibung der Parameter jeweils unter der Kategorie "Voraussetzung" angegeben. 14.1 Ohne Smart Sensor Profil... -
Seite 61: Mit Smart Sensor Profil
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Übersicht Bedienmenü IO-Link Ebene 0 Ebene 1 Ebene 2 Ebene 3 Details Output 2 (OU2) → 75 System Device Management Hi Max value (maximum indicator) → 81 Lo Min value (minimum indicator) → 81 Revisioncounter (RVC) →... - Seite 62 Übersicht Bedienmenü IO-Link Ceraphant PTC31B, PTP31B, PTP33B IO-Link IO-Link Ebene 1 Ebene 2 Ebene 3 Details Current output Value for 4 mA (STL) → 69 Value for 20 mA (STU) → 69 Pressure applied for 4mA (GTL) → 69 Pressure applied for 20mA (GTU) →...
-
Seite 63: Beschreibung Der Geräteparameter
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Beschreibung der Geräteparameter 15.1 Identification Extended Ordercode Navigation Identification → extended Ordercode Beschreibung Dient der Wiederbeschaffung des Geräts. Anzeige der erweiterten Bestellnummer (max. 60 alphanumerische Zeichen). Werkseinstellung gemäß Bestellangaben ENP_VERSION Navigation Identification → ENP_VERSION... -
Seite 64: Diagnose
Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link 15.2 Diagnose Device Status Nur mit Smart Sensor Profil Navigation Diagnosis → Diagnosis → Device Status Beschreibung Aktueller Gerätezustand Auswahl • 0 = Gerät ist OK • 1 = Wartung erforderlich • 2 = Außerhalb der Spezifikation •... -
Seite 65: Beschreibung
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Beschreibung Die Simulation wirkt sich nur auf die Prozessdaten und nicht auf den physischen Schalt- ausgang aus. Ist eine Simulation aktiv, wird eine entsprechende Warnung ausgegeben, damit offensichtlich wird, dass sich das Gerät im Simulationsmodus befindet. Eine War- nung wird über IO-Link kommuniziert (C485 - Simulation aktiv). -
Seite 66: Parameter
Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link 15.3 Parameter 15.3.1 Application Sensor Operating Mode (FUNC) Navigation Parameter → Application → Sensor → Operating Mode (FUNC) Beschreibung Aktiviert das gewünschte Verhalten des Ausgang 2 (nicht IO-Link Ausgang) Auswahl Auswahl: • OFF •... - Seite 67 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Voraussetzung Zur Korrektur der Einbaulage und einer möglichen Nullpunktdrift ist ein Offset (Parallel- verschiebung der Sensorkennlinie) möglich. Der eingestellte Wert des Parameters wird vom „Rohmesswert“ abgezogen. Die Forderung eine Nullpunktverschiebung ohne Verän- derung der Messspanne durchführen zu können, wird mit dem Offset erfüllt.
- Seite 68 Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beispiel 1 • Messwert = 0,002 bar (0,029 psi) • Über den Parameter Zero point adoption (GTZ) korrigieren Sie den Messwert mit dem Wert, z.B. 0,002 bar (0,029 psi). D.h. Sie weisen dem anliegenden Druck den Wert 0 bar (0 psi) zu.
- Seite 69 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Current output Value for 4 mA (STL) Navigation Parameter → Application → Current output → Value for 4 mA (STL) Beschreibung Zuweisung des Druckwertes, welcher dem 4 mA Wert entsprechen soll. Eine Invertierung des Stromausganges ist möglich. Dies geschieht durch die Zuordnung des Druckmessendes zum unteren Messstrom.
- Seite 70 Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung Automatische Übernahme des anliegenden Druckwertes für das 4 mA Stromsignal. Parameter, bei dem der Strombereich einem beliebigen Ausschnitt des Nennbereichs zuge- ordnet werden kann. Dies geschieht durch Zuordnung von Druckmessanfang zu unterem und Druckmessende zu oberem Messstrom.
-
Seite 71: Werkseinstellung
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Beschreibung Das Gerät zeigt Warnungen und Störungen an. Dies erfolgt via IO-Link über die im Gerät gespeicherte Diagnosemeldung. Alle Diagnosen des Gerätes dienen nur der Information des Benutzers und keiner Sicherheitsfunktion. Die vom Messgerät diagnostizierten Fehler werden via IO-Link entsprechend der NE107 ausgegeben. - Seite 72 Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link Switch output 1 Verhalten des Schaltausgangs Switch point value / Upper value for pressure window, output 1 (SP1 / FH1) Switchback point value / Lower value for pressure window, output 1 (RP1 / FL1)
-
Seite 73: Beschreibung Verhalten
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Voraussetzung Folgende Funktionen sind nur verfügbar, wenn der Schaltausgang (Output 1 (Ou1)) auf Window festgelegt wurde. Beschreibung Verhalten Die Fenster-Funktion wird mit Hilfe der Parameter FH1 und FL1 realisiert. Da die Einstel- FH1 / FL1 lungen der Parameter voneinander abhängig sind, wurde die Beschreibung der Parameter... -
Seite 74: Eingabebereich
Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link Switching delay Switching delay time, output 1 (dS1) Switchback delay time, output 1 (dR1) Hinweis Die Funktion Schaltverzögerungszeit/Rückschaltverzögerungszeit wird mit Hilfe der Para- meter dS1 und dR1 realisiert. Da die Einstellungen der Parameter voneinander abhängig sind, wurde die Beschreibung der Parameter zusammengefasst. - Seite 75 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Werkseinstellung Output 1 (OU1) Ohne Smart Sensor Profil Navigation Parameter → Application → Switch output 1 → Output 1 (OU1) Beschreibung • Hysteresis normally open (HNO): Der Schaltausgang wird als Schließer mit Hystereseeigenschaft festgelegt.
- Seite 76 Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link Navigation Parameter → Teach → Single Value → Teach SP2 Beschreibung Systembefehl (Wert 66) "Schaltpunkt 2 einlernen" Teach Result State Navigation Parameter → Teach → Single Value → Teach Result State Beschreibung Ergebnis des ausgelösten Systembefehls...
- Seite 77 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Beschreibung Modul des Schaltsignals SSC1.1 des Drucks Auswahl • 0 = Deactivated • 1 = Single point • 2 = Window • 3 = Two-point Werkseinstellung SSC1.1 Config. Hyst. Navigation Parameter → Signal Switching Channels 1.1 → SSC1.1 Config. Hyst.
- Seite 78 Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link Navigation Parameter → Signal Switching Channels 1.2 → SSC1.2 Param. SP1 Beschreibung Schaltpunkt 1 des Schaltsignals SSC1.2 des Drucks Auswahl Keine Auswahl. Werte sind frei editierbar. SSC1.2 Param. SP2 Navigation Parameter → Signal Switching Channels 1.2 → SSC1.2 Param. SP2 Beschreibung Schaltpunkt 2 des Schaltsignals SSC1.2 des Drucks...
- Seite 79 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Switching delay time, output 2 (dS2) Navigation Parameter → Signal Switching Channels 1.2 → Switching delay time, output 2 (dS2) Beschreibung Um das Ein- und Ausschalten bei Werten um den Schaltpunkt zu verhindern, kann eine Verzögerung der jeweiligen Punkte in einem Bereich von 0 …...
- Seite 80 Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link Teach Single Value Teach Select Navigation Parameter → Teach → Single Value → Teach Select Beschreibung Auswahl des einzulernenden Schaltsignals Auswahl • 0 = Default Channel = SSC1.1 Pressure • 1 = SSC1.1 Pressure •...
- Seite 81 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter 15.3.2 System HI Max value (maximum indicator) Navigation Parameter → System → Device Management → HI Max value (maximum indicator) Beschreibung Dieser Parameter dient als Schleppzeiger-Funktion und erlaubt rückwirkend den größten gemessenen Wert für Druck abzufragen.
- Seite 82 Beschreibung der Geräteparameter Ceraphant PTC31B, PTP31B, PTP33B IO-Link DVA Anzeige Messwert Navigation Display: Display: EF → DIS → DVA IO-Link: Parameter → System → Display → DVA Beschreibung Konfiguration von Messwertanzeige und Anzeige des eingestellten Schaltpunktes. Auswahl • PV = Anzeige Messwert •...
-
Seite 83: Observation
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Beschreibung der Geräteparameter Beschreibung Total-Reset (IO-Link), dieser Code setzt alle Parameter zurück, außer: • Revision-counter • Schleppzeiger Eine eventuell laufende Simulation wird beendet, es wird der "F419" angezeigt und es ist ein manueller Neustart erforderlich. -
Seite 84: Zubehör
Zubehör Ceraphant PTC31B, PTP31B, PTP33B IO-Link Zubehör 16.1 Einschweißadapter Für den Einbau in Behältern oder Rohrleitungen stehen verschiedene Einschweißadapter zur Verfügung. Gerät Beschreibung Option Bestellnummer PTP33B Einschweißadapter M24, d=65, 316L 71041381 PTP33B Einschweißadapter M24, d=65, 316L 3.1 EN10204-3.1 71041383 Material, Abnahmeprüfzeugnis PTP31B Einschweißadapter G½, 316L... -
Seite 85: Frontbündige Rohranschlüsse M24
Ceraphant PTC31B, PTP31B, PTP33B IO-Link Zubehör 16.3 Frontbündige Rohranschlüsse M24 Gerät Beschreibung Option PTP33B Rohranschluss DN25 DIN11866, einschweissbar, frontbündig, für Geräte mit M24 Anschluss PTP33B Rohranschluss DN25 DIN11866, Clamp DIN32676, frontbündig, für Geräte mit M24 Anschluss PTP33B Rohranschluss DN32 DIN11866, einschweissbar, frontbündig, für Geräte mit M24 Anschluss PTP33B Rohranschluss DN32 DIN11866, Clamp DIN32676, frontbündig, für Geräte mit M24 Anschluss... -
Seite 86: Stichwortverzeichnis
Stichwortverzeichnis Ceraphant PTC31B, PTP31B, PTP33B IO-Link Stichwortverzeichnis Hysterese ....... . . 72 Actual Diagnostics (STA) . - Seite 87 Ceraphant PTC31B, PTP31B, PTP33B IO-Link Stichwortverzeichnis Switchback delay time, output 2 (dR2) ... . 79 Switchback point value / Lower value for pressure window, output 1 (RP1 / FL1) ....72 Switching delay time, output 1 (dS1) .
