M-LBAS-IA1.*E, F*-LBAS-IA1
Produktspezifikationen
M-LBAS-IA1.IE – indirekte Erdung

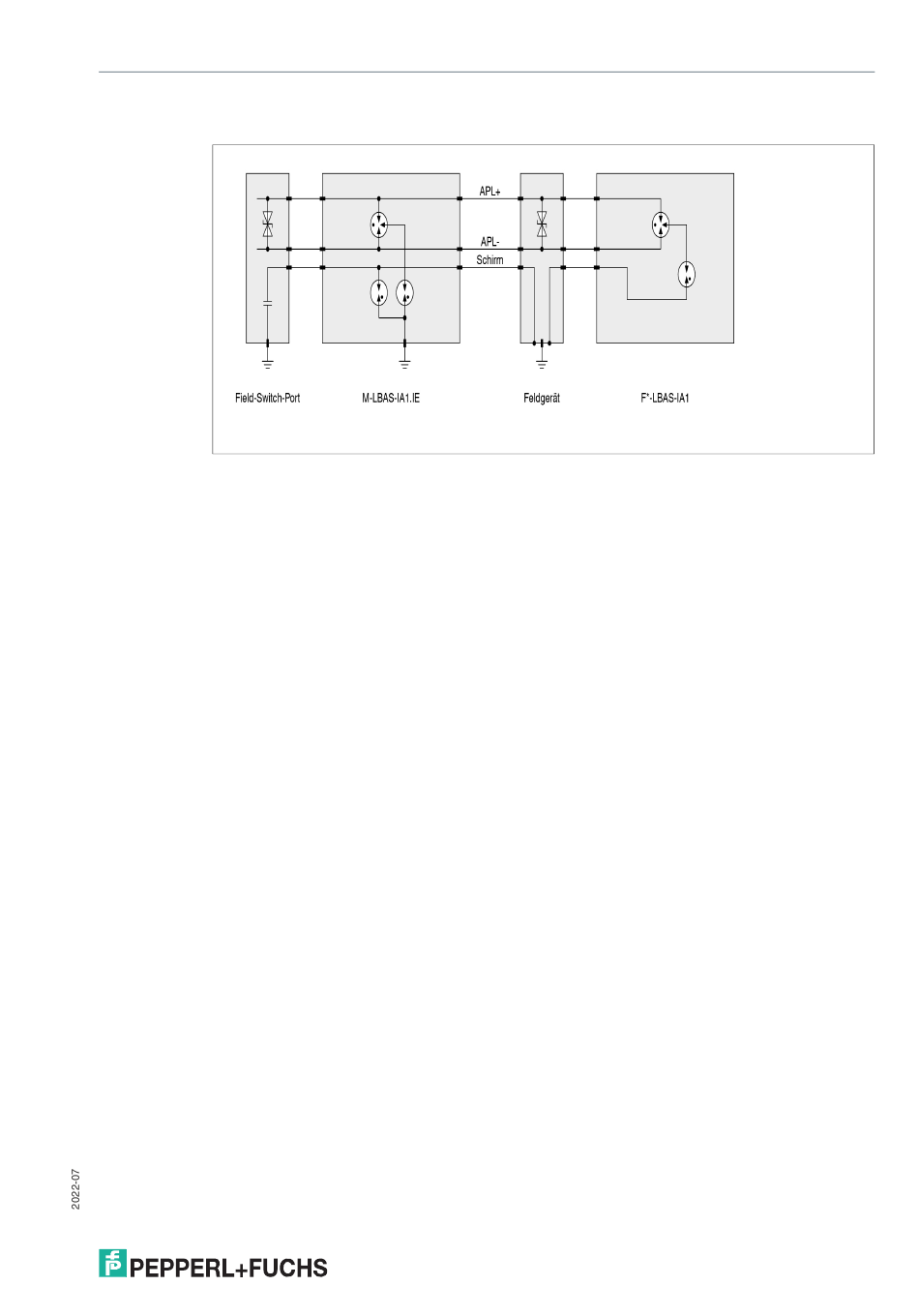

Abbildung 2.5
Die indirekte Erdung des Kabelschirms am Switch durch das Überspannungsschutz-Modul
und die direkte Erdung am Feldgerät werden eingesetzt, wenn die direkte Erdung beider
Enden des Kabelschirms nicht praktikabel ist oder zu Schirmerdschleifen oder zirkulierenden
elektrischen Strömen führen könnte. Das Überspannungsschutz-Modul der Variante M-LBAS-
IA1.IE isoliert im Normalbetrieb den Schirm von der Erde. Der Spur-Port der Rail Field Swit-
ches koppelt den Schirm kapazitiv mit Erde. Bei einer Überspannung oder einem Blitzschlag
entlädt der M-LBAS-IA1.IE beide Leitungen und den Kabelschirm zur Erde. Der Kabelschirm
des Feldgeräts muss direkt an Erde angeschlossen werden.
2.2
Verwendung in PROFIBUS PA-Anwendungen
Optional können PROFIBUS PA-Geräte anstelle von Ethernet-APL-Feldgeräten an die Spur-
Ports des Ethernet-APL Rail Field Switches von Pepperl+Fuchs angeschlossen werden. Die
Überspannungsschutz-Module für Ethernet-APL und PROFIBUS PA unterscheiden sich tech-
nisch voneinander. Nur ein Überspannungsschutz-Modul für Ethernet-APL kann einen Ether-
net-APL-Port angemessen schützen und unterstützt seine höhere Datenübertragungsrate. Ein
Überspannungsschutz-Modul für PROFIBUS PA unterstützt die höheren Datenübertragungs-
raten von Ethernet-APL nicht.
Die Kombination des Spannungsschutzes des Switch-Spur Ports mit dem Ethernet-APL-Über-
spannungsschutz-Modul bietet auch für den Einsatz mit PROFIBUS PA ausreichend Schutz.
Empfehlung: Um die Kosten und den Aufwand für die Migration eines PROFIBUS PA zu einem
Ethernet-APL-Feldgerät zu minimieren, verwenden Sie ein Ethernet-APL-Überspannungs-
schutz-Modul zum Schutz des Field-Switch-Ports und ein PROFIBUS PA-Überspannungs-
schutz-Modul zum Schutz des Feldgeräts. Für den Einsatz in PROFIBUS PA-Installationen
bietet Pepperl+Fuchs das Überspannungsschutz-Modul F*LBF-I1.32 an. Bei der Migration zu
einem Ethernet-APL-Feldgerät muss nur das Überspannungsschutz-Modul an den Feldgerä-
ten ausgetauscht werden.
Spur-Konfiguration mit indirekter Erdung des Kabelschirms am Switch-Port
9
