5. MONTAGE, INSTALLATION UND INBETRIEBNAHME
5.2.2.2 Schnittstelle Control - Pinbelegung
2196697739
Die Relaiskontakte sind bis maximal 2 A belastbar. Die maximale Schaltspannung
beträgt: 24 V DC / 50 V AC, die maximale Schaltleistung: 30 W / 50 VA.
Pin
1
24 V DC
4
GND
5
6
Relais 1
7
Relais 1
8
Relais 1
11 Relais 3
12 Relais 3
13 Relais 2
14 Relais 2
15 Relais 2
Akkuabschaltung
Die FCU wird nicht von eingebauten Akkus versorgt, wenn Pin 5 mit Pin 4 verbunden
ist. Dadurch ist es möglich, die FCU ferngesteuert über die externe Spannungsversor-
gung ein- und auszuschalten. Der Akku wird geladen, sobald ein Netzgerät angeschlos-
sen ist.
4714422 / 2023-05
Beschreibung
Betriebsspannung (im Akkubetrieb 12 V),
maximal mit 200 mA belastbar
Betriebserde
Akkuabschaltung
Öffner
Schließer
Fußkontakt
Öffner
Schließer
Öffner
Schließer
Fußkontakt
35 / 100
8
15
7
14
6
13
5
12
4
11
1
9

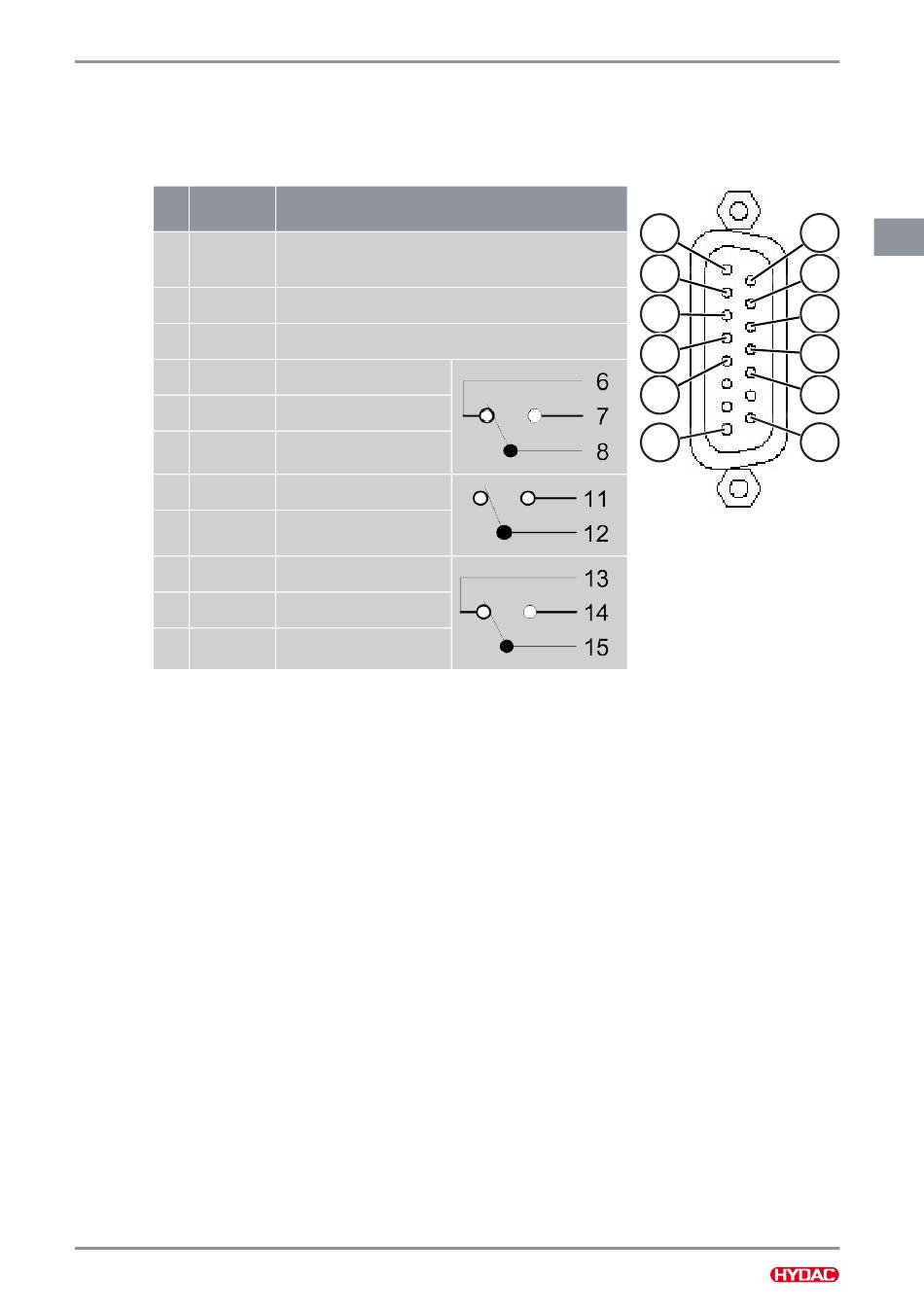

Abb. 17: Schnittstelle Control
