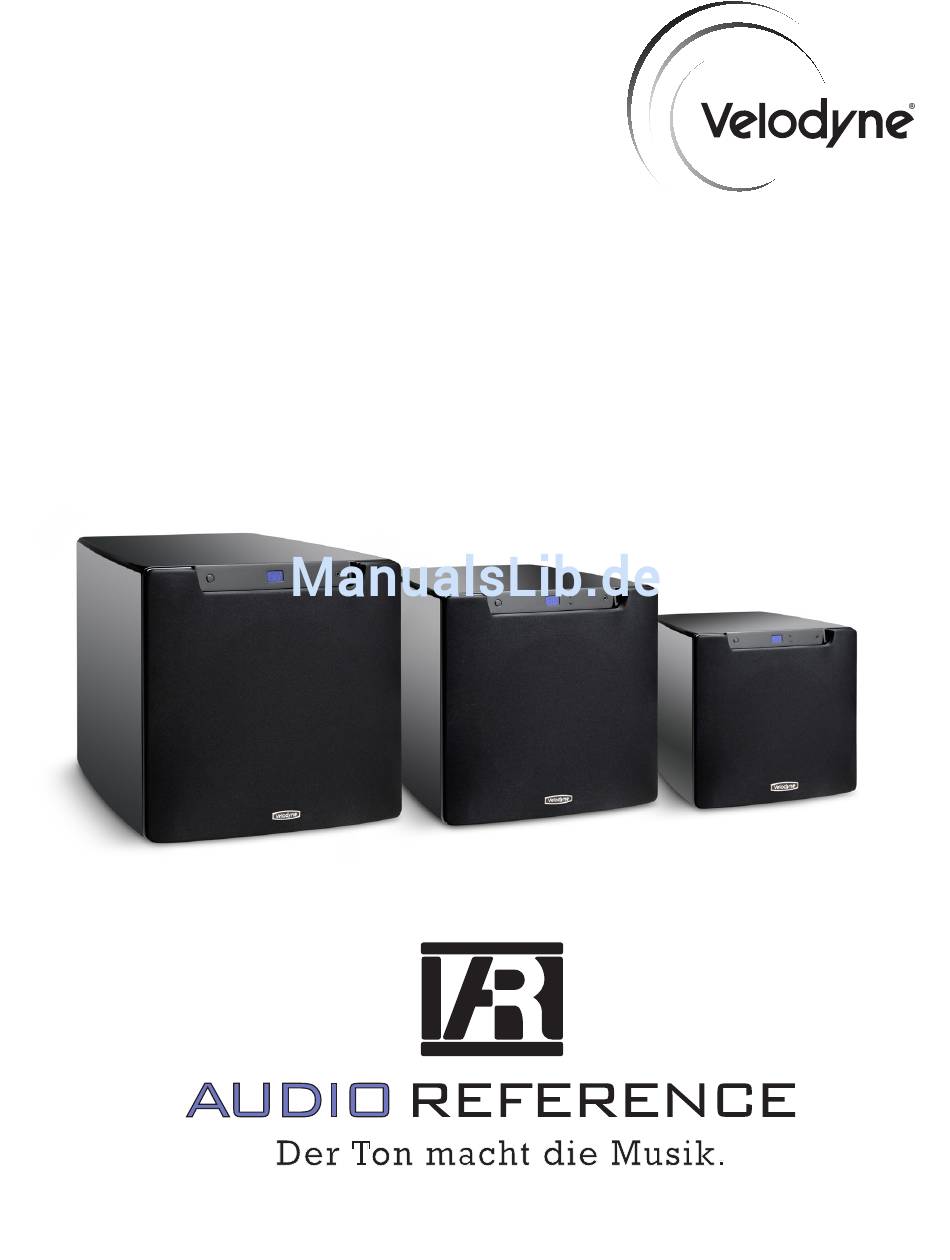

- Seite 1 SPL-Ultra Serie Bedienungsanleitung SP L -8 00 U l tra SP L- 10 0 0 U l tra SP L- 12 0 0 U l tra...
-
Seite 2: Wichtige Sicherheitshinweise
Die Verwendung von Ersatzteilen, die nicht zugelassen sind, kann Brände, elektrischen Schlag oder andere Gefahren verursachen. 20. Sicherheitsprüfung - Nach Beendigung von Wartungs- oder Reparaturmaßnahmen an diesem Produkt vom Servicetechniker Sicherheitsprüfungen zum Nachweis des ordnungsgemäßen Betriebszustandes vornehmen lassen. Alle anderweitigen Servicemaßnahmen von qualifiziertem Wartungspersonal durchführen lassen. Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... -
Seite 3: Inhaltsverzeichnis
Frequenzweichen ..........................13 Anschlusskabel..........................13 Benutzung ............................14 Übersicht Presets ..........................16 Auf Werkseinstellungen zurücksetzen ..................... 17 Pflege Ihres Subwoofers ......................... 18 Problembehebung ........................... 18 Spezifikationen ..........................19 Vertrieb und Service in Deutschland ....................20 Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... -
Seite 4: Herzlichen Glückwunsch
• Regelbare Lautstärke • Umschaltbare Phase (0, 90, 180 oder 270 Grad) • Frequenzgang von 16-240 Hz (SPL-800 Ultra), bzw. 13-240 Hz (SPL-1000 und 1200 Ultra) • Magnetisch geschirmt (SPL-1000 und 1200 Ultra) • Mehrfach gestaffelteTiefpass-Weiche mit 12 dB/Oktave (Standard), bis 24 dB/Oktave •... -
Seite 5: Vorbereitung Der Installation
Das Netzkabel darf weder gequetscht noch geknickt werden, um Beschädigungen der Isolation zu vermeiden. Das Modell SPL-800 Ultra ist im Gegensatz zu den größeren Modellen SPL-1000 und 1200 Ultra NICHT magnetisch abgeschirmt. Halten Sie den Subwoofer in einem Abstand von mindestens 60 cm zu magnetisch beeinflussbaren Geräten, wie Röhrenfernsehern. -
Seite 6: Installation
I n s ta l la t i on Eingänge (Inputs) Ihr neuer Velodyne Subwoofer ist mit Speaker-Level und mit Line-Level Eingängen ausgestat- tet. Nutzen Sie die Eingänge LINE LEVEL, wenn Sie den Subwoofer an einem Vorverstärker, Surroundprozessor oder Receiver mit speziellem Subwooferausgang (zum Beispiel LFE out) an- schließen wollen. - Seite 7 Automatische An- und Abschaltung (AUTO On/Off) Ihr neuer Velodyne Subwoofer kann sich selbstständig aus dem Standby anschalten, wenn die Elek- tronik ein Eingangssignal erkennt, und sich wieder in den Ruhezustand versetzen, wenn für etwa 8 Minuten kein Audiosignal mehr anliegt. Im Standby-Modus verbraucht der Subwoofer nur sehr wenig Energie.
-
Seite 8: Gerätefront
G er ät ef ron t Power- Pegel- Mikrofon- Taste Anzeige tasten Buchse Bild 1: SPL-Ultra Frontansicht Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... - Seite 9 Orientierung hilft. HINWEIS: Die Lautstärke ist auch über die mitgelieferte Fernbedienung regelbar. Die Standardeinstellung ist 30 in einem Regelbereich bis 80. Mikrofonbuchse Zum Anschluss des mitgelieferten Messmikrofones für die automatische Einmessung Auto-EQ. Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10...
-
Seite 10: Geräterückseite
G er ät er ü cks e i t e Bild 2: SPL-Ultra Rückansicht Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... - Seite 11 Wenn diese Buchse mit einem kompatiblen 12V Trigger Out verbunden wird, bleibt der Subwoofer so lange abgeschaltet, bis ein 12V-Signal an diesem Eingang anliegt. Die korrekte Schaltspannung ist +12V an der Spitze des Steckers (Masse an der Hülse). Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10...
-
Seite 12: Anschlüsse, Detaillierte Erläuterungen
Der Hauptschalter befindet sich in der linken Hälfte annähernd mittig auf der Rückseite. Mit diesen Schalter können sie den Subwoofer komplett ausschalten, etwa wenn Sie das Gerät wegen einer Reise für längere Zeit nicht nutzen. Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... -
Seite 13: Frequenzweichen
F r e qu e nz w e i ch e n Ihr Velodyne SPL-Ultra Subwoofer wurde mit einer internen Frequenzweiche für Vollbereichssignale ausgestattet. Viele Surroundreceiver und -Prozessoren (Dolby Digital®, DTS®, THX®) verfügen jedoch bereits über einen speziellen Subwoofer-Ausgang zum Anschluss an Aktivsubwoofer und besitzen eine interne Frequenzweiche. -
Seite 14: Benutzung
• Mute – Zum Stummschalten des Subwooferausgangs. Das LED-Display zeigt OO, wenn die Mute- Funktion aktiviert ist. Drücken Sie die Taste erneut, um die Ausgänge wieder freizuschalten. Das Display zeigt wieder die Lautstärke an. Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... - Seite 15 Hinweis: Der Pegel des Subwoofers kann auch über die Tasten an der Rückseite des Gerätes eingestellt werden. Diese Tasten haben die selbe Funktion, wie die Volume-Tasten auf der Fernbedienung. Die Lautstärke ist bei Werksauslieferung auf einen Wert von 30 (auf einer Skala bis 80) eingestellt. Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10...
-
Seite 16: Übersicht Presets
Jazz – Classical New Age Jazz – Classical Opera and Vocal Jazz – Classical R&B R&B – Rock Rap and Hip-Hop R&B – Rock Soundtracks R&B – Rock or Jazz – Classical Video Games Games Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... -
Seite 17: Auf Werkseinstellungen Zurücksetzen
R&B - Rock Preset 1: Movies Wenn Sie die Presets in exakt dieser Reihenfolge drücken, zeigt das Display anschließend „P3“ als Bestätigung, dass die Werkseinstellungen wieder hergestellt sind. Auch die Lautstärke ist wieder auf Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... -
Seite 18: Pflege Ihres Subwoofers
30 eingestellt. P f l e ge Ih r e s S u bwoo f ers Ihr Velodyne Subwoofer benötigt keine regelmäßige Wartung. Verwenden Sie keine scharfen Mittel zur Reinigung des Gehäuses. Scheuer- oder Spülmittel, sowie Reinigungslösungen könnten den Oberflächen schaden. Wir empfehlen zur Reinigung ein weiches, leicht feuchtes Tuch. -
Seite 19: Spezifikationen
3 Jahre auf Elektronik, 5 3 Jahre auf Elektronik, 3 Jahre auf Elektronik, Garantie Jahre auf Treiber 5 Jahre auf Treiber 5 Jahre auf Treiber Versandgewicht 15 Kg 20 Kg 22 Kg Änderungen und Irrtümer jederzeit vorbehalten. Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10... -
Seite 20: Vertrieb Und Service In Deutschland
Fax: +49 (0)40 / 53320-459 E-Mail: info@audio-reference.de Web: www.audio-reference.de Hersteller: Velodyne Acoustics, Inc. 345 Digital Drive Morgan Hill, CA 95037 408.465.2800 voice 408.779.9227 fax 408.779.9208 service fax www.velodyne.com Service E-mail: service@velodyne.com Product E-mail: help@velodyne.com Technical E-mail: techhelp@velodyne.com Velodyne SPL-Ultra Serie Bedienungsanleitung Rev C, JUN10...
